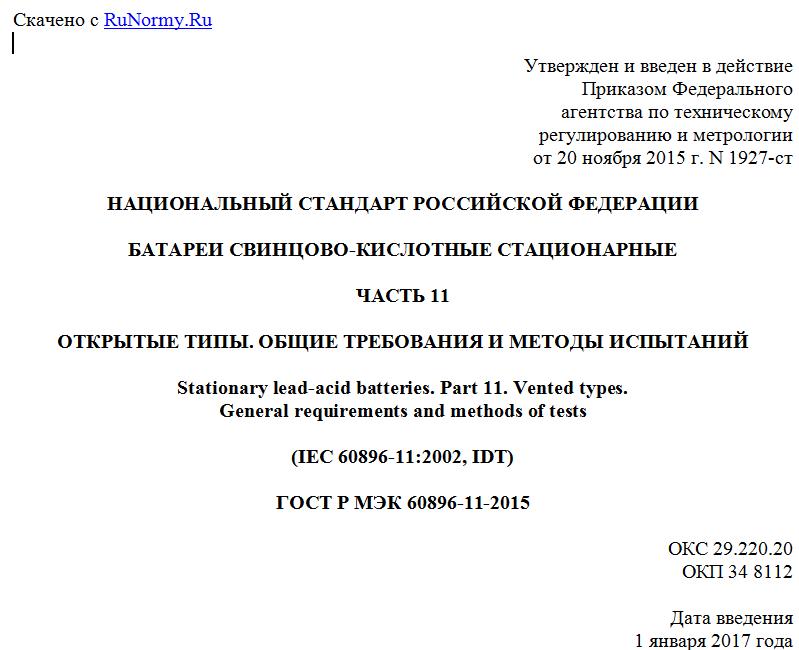

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 ноября 2015 г. N 1927-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БАТАРЕИ СВИНЦОВО-КИСЛОТНЫЕ СТАЦИОНАРНЫЕ
ЧАСТЬ 11
ОТКРЫТЫЕ ТИПЫ. ОБЩИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Stationary lead-acid batteries. Part 11. Vented types.
General requirements and methods of tests
(IEC 60896-11:2002, IDT)
ГОСТ Р МЭК 60896-11-2015
ОКС 29.220.20
ОКП 34 8112
Дата введения
1 января 2017 года
Предисловие
1 ПОДГОТОВЛЕН Некоммерческой организацией "Национальная ассоциация производителей источников тока "РУСБАТ" (Ассоциация "РУСБАТ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 044 "Аккумуляторы и батареи", подкомитетом 1 "Свинцово-кислотные аккумуляторы и батареи"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 ноября 2015 г. N 1927-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 60896-11(2002) "Батареи аккумуляторные свинцовые стационарные. Часть 11. Открытые типы. Общие требования и методы испытаний" (IEC 60896-11:2002 "Stationary lead-acid batteries - Part 11: Vented types - General requirements and methods of tests", IDT).
Международный стандарт МЭК 60896-11:2002 разработан техническим комитетом по стандартизации ТК 21 "Аккумуляторы и батареи" Международной электротехнической комиссии (МЭК).
МЭК 60896-11:2002 отменяет и заменяет МЭК 896-1:1987, включая изменения А1:1988 и А2:1990.
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВЗАМЕН ГОСТ Р МЭК 896-1-95
6 Некоторые положения международного стандарта, на основе которого подготовлен настоящий стандарт, могут являться объектом патентных прав. МЭК не несет ответственности за идентификацию подобных патентных прав
Правила применения настоящего стандарта установлены в ГОСТ 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на стационарные свинцово-кислотные аккумуляторы и батареи, предназначенные для эксплуатации в неподвижном состоянии (то есть, как правило, без перемещения с места на место) и постоянно подсоединенные к нагрузке и источнику питания постоянного тока. Батареи, работающие в таких условиях, называются стационарными.
Свинцово-кислотные аккумуляторы и батареи любых типов и конструкций могут быть применены в качестве стационарных. Настоящий стандарт распространяется только на свинцово-кислотные аккумуляторы и батареи открытых типов (далее - аккумуляторы и батареи).
Настоящий стандарт устанавливает общие требования и основные характеристики, а также соответствующие методы испытаний, относящиеся ко всем типам и конструктивным формам свинцово-кислотных стационарных батарей, кроме типов с регулирующим клапаном.
Рекомендации по использованию испытаний в зависимости от области применения стационарных батарей приведены в таблице А.1 (приложение А).
Рекомендации по использованию испытаний в зависимости от типа (конструкции) аккумуляторов или моноблоков приведены в таблице А.2 (приложение А).
Заявления и утверждения изготовителя относительно основных характеристик батарей должны соответствовать этим испытаниям.
Испытания могут быть использованы для оценки типа.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты. Для датированных ссылок следует использовать только указанное издание, для недатированных ссылок следует использовать последнее издание указанного документа, включая все поправки.
IEC 60050(151) International Electrotechnical Vocabulary (IEV) - Part 151: Electrical and magnetic devices (Международный электротехнический словарь. Часть 151. Электрические и магнитные устройства)
IEC 60051 (all parts) Direct acting indicating analogue electrical measuring instruments and their accessories [(все части) Приборы электроизмерительные аналоговые показывающие прямого действия и части к ним]
IEC 60359 Electrical and electronic measurement equipment - Expression of performance (Аппаратура измерительная электрическая и электронная. Выражение рабочих характеристик)
IEC 60417 (all parts) Graphical symbols for use on equipment [(все части) Обозначения графические для аппаратуры]
IEC 60485 <1> Digital electronic d.c. voltmeters and d.c. electronic analogue-to-digital converters (Электронные цифровые вольтметры постоянного тока и электронные аналогово-цифровые преобразователи постоянного тока)
--------------------------------
<1> Отменен без замены.
3. Термины, определения и обозначения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 запас электролита (electrolyte reserve): Объем электролита между отмеченными минимальным и максимальным уровнями.
3.2
назначенная емкость батареи Cn (rated capacity, Crt): Количество электричества, заявленное изготовителем, которое аккумулятор или батарея может отдать при определенных установленных условиях после полного заряда. Эта величина обычно выражается в ампер-часах. [МЭК 60050-486 <2>, статья 486-03-22]
--------------------------------
<2> Заменен на МЭК 60050-482(2004).
Для справки: на практике оценкой выносливости аккумулятора/батареи является их ресурс.
3.3
номинальная емкость Cн (nominal capacity, Cnom): Соответствующее приблизительное количество электричества, используемое для идентификации емкости аккумулятора или батареи. Эта величина обычно выражается в ампер-часах. [МЭК 60050-486 <3>, статья 486-03-21]
--------------------------------
<3> Заменен на МЭК 60050-482(2004).
3.4 выносливость <4> (endurance): Способность аккумулятора или батареи быть в работоспособном состоянии и выполнять необходимую работу в требуемых режимах в течение минимального периода времени или при их повторениях.
--------------------------------
<4> Для справки: на практике оценкой выносливости аккумулятора/батареи является их ресурс.
В настоящем стандарте применены следующие обозначения:
Cn (Crt) - назначенная емкость;
Cн (Cnom) - номинальная емкость;
Cс (CR) - сохранность заряда;
Cф (Ca) - фактическая емкость;
Iкз (Isc) - ток короткого замыкания;
In (Irt) - разрядный ток;
Rвн (Ri) - внутреннее сопротивление;
Uк (Uf) - конечное напряжение разряда;
Uпп (Uflo) - напряжение флотирующего режима (постоянного подзаряда).
4. Механическая прочность
Стационарные аккумуляторы или батареи должны выдерживать механические нагрузки, имеющие место при нормальной транспортировке и эксплуатации.
В случае необходимости требования к сейсмостойкости оговаривают специально.
5. Уровень электролита
5.1 Каждый аккумулятор должен быть оборудован устройством для определения минимального и максимального уровней электролита.
5.2 Для моноблоков из полупрозрачных материалов метки минимального и максимального уровня электролита должны быть нанесены на стенку моноблока.
5.3 Для моноблоков, изготовленных из непрозрачного материала, должен быть предусмотрен индикатор, показывающий положение уровня электролита по отношению к минимальному и максимальному уровням.
6. Запас электролита
6.1 Запас электролита (см. 3.1) наряду с конструкцией батареи и используемым способом заряда определяет частоту проверок для корректировки уровня электролита.
6.2 Для батарей, используемых для работы во флотирующем режиме <1> (см. 8.1), минимальный запас электролита определяют по перечислению d) 8.2.
--------------------------------
<1> Для справки: флотирующий режим - режим эксплуатации батареи в условиях постоянного подзаряда (ПП) при постоянном напряжении.
7. Емкость
