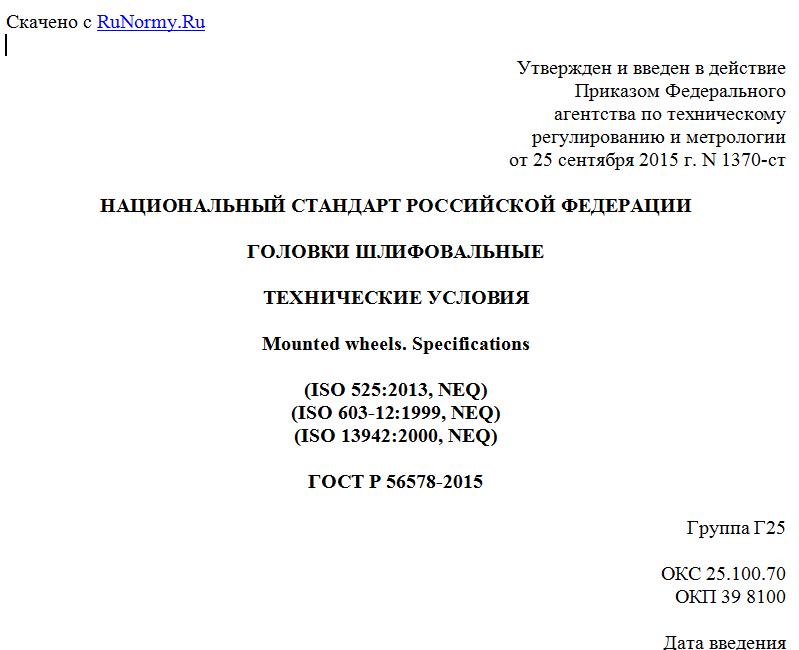

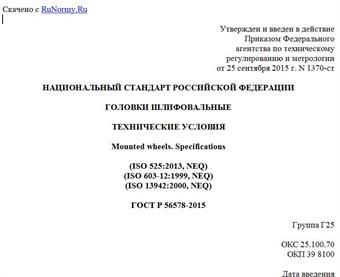

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 сентября 2015 г. N 1370-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОЛОВКИ ШЛИФОВАЛЬНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Mounted wheels. Specifications
(ISO 525:2013, NEQ)
(ISO 603-12:1999, NEQ)
(ISO 13942:2000, NEQ)
ГОСТ Р 56578-2015
Группа Г25
ОКС 25.100.70
ОКП 39 8100
Дата введения
1 июля 2016 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе собственного перевода на русский язык англоязычных версий стандартов, указанных в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 "Инструмент"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 сентября 2015 г. N 1370-ст
4 В настоящем стандарте учтены основные нормативные положения следующих международных стандартов:
ИСО 525:2013 "Абразивная продукция на связке. Общие требования" (ISO 525:2013 "Bonded abrasive products - General requirements", NEQ) в части обозначений шлифовальных головок;
ИСО 603-12:1999 "Абразивная продукция на связке. Размеры. Часть 12. Круги для снятия заусенцев и зачистки на прямых шлифовальных машинах" (ISO 603-12:1999 "Bonded abrasive products - Dimensions - Part 12: Grinding wheels for deburring and fetting on a straight grinder, NEQ) в части типов и размеров шлифовальных головок с резьбовым отверстием;
ИСО 13942:2000 "Абразивная продукция на связке. Предельные отклонения размеров и допуски биений" (ISO 13942:2000 Bonded abrasive products - Limit deviations and rum-out tolerances", NEQ) в части предельных отклонений размеров шлифовальных головок с резьбовым отверстием
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на шлифовальные головки (далее - головки) из электрокорундовых (A), карбидкремниевых (C) материалов на керамической связке (V).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 577-68 Индикаторы часового типа с ценой деления 0,01 мм. Технические условия
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 14192-96 Маркировка грузов
ГОСТ 24643-81 Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения
ГОСТ 27595-88 Материалы шлифовальные и инструменты абразивные. Упаковка, маркировка, транспортирование и хранение
ГОСТ Р 52381-2005 (ИСО 8486-1:1996, ИСО 6344-2:1998, ИСО 9138:1993, ИСО 9284:1992) Материалы абразивные. Зернистость и зерновой состав шлифовальных порошков. Контроль зернового состава
ГОСТ Р 52587-2006 Инструмент абразивный. Обозначения и методы измерения твердости
ГОСТ Р 52588-2011 Инструмент абразивный. Требования безопасности
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Классификация и размеры
3.1 Головки следует изготовлять с резьбовым отверстием и с оправкой.
3.2 Головки с резьбовым отверстием следует изготавливать следующих типов:
16 - сводчатые;
18 - цилиндрические;
18R - шаровые с цилиндрической боковой поверхностью;
19 - конические.
3.3 Головки с оправкой следует изготавливать следующих типов:
52(AW) - цилиндрические;
52(EW) - конические;
52(F-1W) - сводчатые;
52(KW) - конические с закругленной вершиной;
52(F-2W) - шаровые;
52(FW) - шаровые с цилиндрической боковой поверхностью;
52(DW) - угловые.
3.4 Размеры головок должны соответствовать указанным на рисунках 1 - 11 и в таблицах 1 - 10.
--------------------------------
<*> Размер для справок.
Рисунок 1 - Тип 16
Таблица 1
В миллиметрах
D T H 6Н H1 L R
40 63 М12 14 20 190
63 80 М16 18 25 165
80 150
Примечание - По заказу потребителя допускается изготавливать головки размерами, отличными от указанных в таблице.
--------------------------------
<*> Размер для справок.
Рисунок 2 - Тип 18
--------------------------------
<*> Размер для справок.
Рисунок 3 - Тип 18R
Таблица 2
В миллиметрах
D T H 6Н H1 L
32 40, 50 М10 12 16
40 40, 50, 63 М12 14 16, 20
50 50, 80 М12, М14 14, 16 20
63 63, 80 М16 18 25
80 80
Примечание - По заказу потребителя допускается изготавливать головки размерами, отличными от указанных в таблице.
