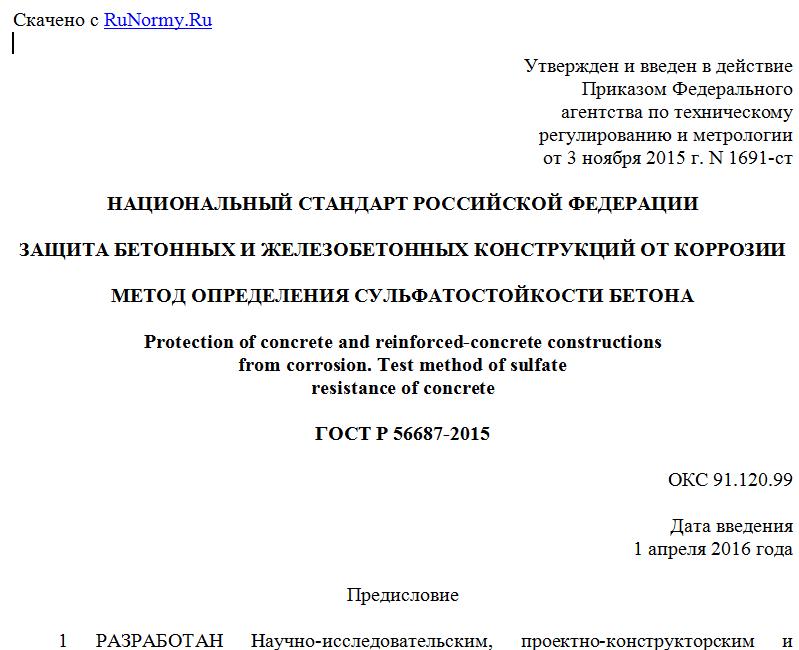

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 3 ноября 2015 г. N 1691-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЗАЩИТА БЕТОННЫХ И ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ ОТ КОРРОЗИИ
МЕТОД ОПРЕДЕЛЕНИЯ СУЛЬФАТОСТОЙКОСТИ БЕТОНА
Protection of concrete and reinforced-concrete constructions
from corrosion. Test method of sulfate
resistance of concrete
ГОСТ Р 56687-2015
ОКС 91.120.99
Дата введения
1 апреля 2016 года
Предисловие
1 РАЗРАБОТАН Научно-исследовательским, проектно-конструкторским и технологическим институтом бетона и железобетона им. А.А. Гвоздева АО "Научно-исследовательский центр "Строительство" (НИИЖБ им. А.А. Гвоздева АО "НИЦ "Строительство")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 3 ноября 2015 г. N 1691-ст
4 В настоящем стандарте учтены основные нормативные положения следующих национальных стандартов США:
- ASTM C 452-06 "Стандартная методика испытаний растворов на основе портландцемента на потенциальное расширение при воздействии сульфатов" (ASTM C 452-06 "Test Method for Potential Expansion of Portland-Cement Mortars Exposed to Sulfate", NEQ);
- ASTM C 1012-04 "Стандартная методика испытаний растворов на основе гидравлического цемента на изменение длины под воздействием растворов сульфатов" (ASTM C 1012-04 "Standard Test Method for Length Change of Hydraulic-Cement Mortars Exposed to a Sulfate Solution", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на бетоны, изготовленные на цементах на основе портландцементного клинкера, в том числе с минеральными и химическими добавками, эксплуатирующиеся при постоянном воздействии жидких сульфатных сред, и устанавливает метод определения и оценку сульфатостойкости бетона.
Метод определения сульфатостойкости, приведенный в настоящем стандарте, применяют в научно-исследовательских лабораториях и организациях при подборе состава сульфатостойкого бетона, использовании новых материалов для изготовления бетона.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 310.4-81 Цементы. Методы определения предела прочности при изгибе и сжатии
ГОСТ 577-68 Индикаторы часового типа с ценой деления 0,01 мм. Технические условия
ГОСТ 4166-76 Реактивы. Натрий сернокислый. Технические условия
ГОСТ 5632-72 Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки
ГОСТ 6139-2003 Песок для испытаний цемента. Технические условия
ГОСТ 6709-72 Вода дистиллированная. Технические условия
ГОСТ 8269.0-97 Щебень и гравий из плотных пород и отходов промышленного производства для строительных работ. Методы физико-механических испытаний
ГОСТ 10178-85 Портландцемент и шлакопортландцемент. Технические условия
ГОСТ 10197-70 Стойки и штативы для измерительных головок. Технические условия
ГОСТ 22266-2013 Цементы сульфатостойкие. Технические условия
ГОСТ 31108-2003 Цементы общестроительные. Технические условия
ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
СП 28.13330.2012 СНиП 2.03.11-85 Защита строительных конструкций от коррозии
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. При пользовании настоящим стандартом целесообразно проверить действие ссылочного свода правил в Федеральном информационном фонде технических регламентов и стандартов.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 сульфатная среда: Жидкая среда, содержащая сульфат-ионы.
3.2 сульфатостойкость цемента: Способность образцов из мелкозернистого бетона на заданном цементе при полном погружении в жидкую сульфатную среду выдерживать испытание без внешних признаков разрушения (трещин, сколов) и увеличения относительных деформаций выше критического значения.
3.3 группы сульфатостойкости цемента: Группы сульфатостойкости: группа I - несульфатостойкий, группа II - умеренно сульфатостойкий, группа III - сульфатостойкий.
3.4 период испытания: Определенный период выдерживания образцов в сульфатной среде, после которого измеряют относительные деформации образцов и сравнивают с критическим значением.
3.5 критическое значение деформаций: Установленное стандартом максимальное значение приращения относительных деформаций образцов в сульфатной среде по сравнению с образцами, выдержанными в дистиллированной воде, равное 0,1%, при котором прекращают испытание.
3.6 контрольные образцы: Образцы, предназначенные для испытания в дистиллированной воде.
3.7 основные образцы: Образцы, предназначенные для испытания в растворе сульфата натрия.
4. Общие положения
4.1 Настоящий стандарт устанавливает метод определения сульфатостойкости бетонов, изготовленных на цементах на основе портландцементного клинкера, в том числе с минеральными и химическими добавками.
4.2 Метод определения сульфатостойкости бетона заключается в испытании образцов мелкозернистого бетона на заданном цементе, в том числе с вводимыми дополнительно минеральными и химическими добавками, определении группы сульфатостойкости цемента и оценке сульфатостойкости бетона на исследованном цементе с учетом заданной водонепроницаемости бетона.
5. Средства испытаний, вспомогательные
устройства и материалы
Для испытаний применяют:
- емкости из стекла или полиэтилена (бутыли или канистры вместимостью 10 - 25 дм3) для приготовления и хранения дистиллированной воды и сульфатного раствора;
- ванны винипластовые или стеклянные емкости с крышками для выдерживания образцов в воде или растворе сульфата натрия;
- подкладки из коррозионно-стойкого материала треугольного или круглого сечения высотой не менее 20 мм;
- формы для изготовления образцов размерами 25 x 25 x 254 мм типа ФП по пункту 4.22.3.1 ГОСТ 8269.0;
- реперы (рисунок 13 ГОСТ 8269.0) из коррозионно-стойкой нержавеющей стали по ГОСТ 5632;
- штангенциркуль по ГОСТ 166 с диапазоном измерений не менее чем 0 - 300 мм;
- стержень контрольный для измерения деформаций длиной, равной длине образца с реперами, из коррозионно-стойкой нержавеющей стали по ГОСТ 5632;
- устройство для измерения деформаций образцов, состоящее из штатива по ГОСТ 10197 и индикатора по ГОСТ 577, обеспечивающего измерение линейных размеров с погрешностью не более 0,01 мм;
- весы лабораторные по ГОСТ Р 53228 не ниже класса точности II для взвешивания до 2 кг;
- оборудование для приготовления мелкозернистого бетона по ГОСТ 310.4;
- стержень стальной (штыковка) диаметром 16 мм для уплотнения бетонной смеси;
- сульфат натрия категории чистый для анализа (ч.д.а.) или химически чистый (х.ч.) по ГОСТ 4166;
- вода дистиллированная по ГОСТ 6709;
- песок стандартный монофракционный по ГОСТ 6139.
6. Изготовление образцов и подготовка к испытаниям
6.1 При изготовлении образцов используют мелкозернистый бетон следующего состава: вяжущее, в том числе с химическими и минеральными добавками, и монофракционный песок в соотношении 1:2,75 по массе. Приготовление и уплотнение бетона в форме выполняют по ГОСТ 310.4. Водоцементное отношение подбирают таким образом, чтобы расплыв конуса бетонной смеси при испытании на встряхивающем столике по ГОСТ 310.4 составлял 106 - 115 мм.
6.2 Из бетонной смеси формуют 15 образцов размерами 25 x 25 x 254 мм с реперами. Образцы в формах закрывают полиэтиленовой пленкой и помещают в среду с относительной влажностью не менее 90% при температуре (20 +/- 3) °C на период (24 +/- 0,5) ч.
6.3 Через (24 +/- 0,5) ч образцы извлекают из форм, тщательно очищают от загрязнения лунки реперов и помещают на 27 сут в ванны с дистиллированной водой при температуре (20 +/- 3) °C, в горизонтальном положении на подкладки, так чтобы образцы не соприкасались друг с другом. Вода должна окружать образцы со всех сторон слоем не менее чем 20 мм.
6.4 По истечении срока хранения образцы вынимают из воды и не позднее чем через 30 мин подвергают испытанию. Непосредственно перед испытанием образцы должны быть вытерты влажной тканью, взвешены с погрешностью не более 0,1%. Образцы, отличающиеся по массе на 5% от среднего значения, а также образцы, имеющие на поверхности раковины, трещины, сколы, отбраковывают. Отобранные образцы нумеруют. Испытывают 12 образцов - 6 образцов в растворе сульфата натрия (основные образцы) и 6 образцов в воде (контрольные образцы).
6.5 Для проведения испытания приготовляют 5%-ный раствор сульфата натрия из расчета 50 г безводной соли сульфата натрия на 950 мл дистиллированной воды.
6.6 Выполняют штангенциркулем измерение длины образцов без учета длины выступающей части реперов (начальная длина бетонных образцов). Измерение
