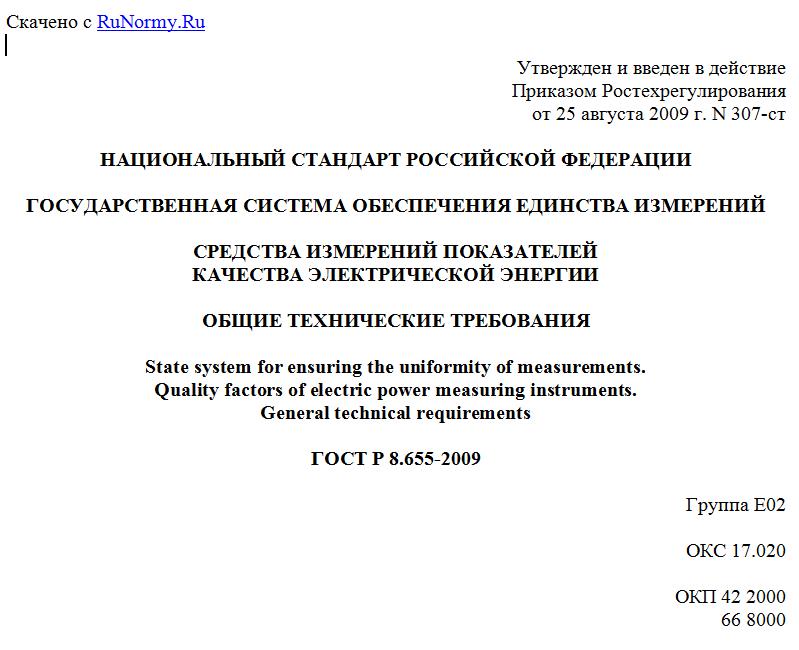

Утвержден и введен в действие
Приказом Ростехрегулирования
от 25 августа 2009 г. N 307-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
СРЕДСТВА ИЗМЕРЕНИЙ ПОКАЗАТЕЛЕЙ
КАЧЕСТВА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
State system for ensuring the uniformity of measurements.
Quality factors of electric power measuring instruments.
General technical requirements
ГОСТ Р 8.655-2009
Группа Е02
ОКС 17.020
ОКП 42 2000
66 8000
Дата введения
1 июля 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС"), Обществом с ограниченной ответственностью "Научно-производственное предприятие "Энерготехника" (ООО НПП "Энерготехника").
2. Внесен Управлением метрологии Федерального агентства по техническому регулированию и метрологии, Техническим комитетом по стандартизации ТК 445 "Метрология энергоэффективной экономики".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 25 августа 2009 г. N 307-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на средства измерений показателей качества электрической энергии (СИ ПКЭ), применяемые для установления соответствия значений показателей качества электрической энергии нормам качества в системах электроснабжения общего назначения.
Стандарт не распространяется на эталонные СИ ПКЭ.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
Ссылка исключена с 1 ноября 2016 года. - Изменение N 1, утв. Приказом Росстандарта от 24.11.2015 N 1952-ст.
Ссылка исключена с 1 ноября 2016 года. - Изменение N 1, утв. Приказом Росстандарта от 24.11.2015 N 1952-ст.
ГОСТ Р 51317.2.4-2000 (МЭК 61000-2-4-94). Совместимость технических средств электромагнитная. Электромагнитная обстановка. Уровни электромагнитной совместимости для низкочастотных кондуктивных помех в системах электроснабжения промышленных предприятий
ГОСТ Р 51317.4.15-2012 (МЭК 61000-4-15:2010) Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования
ГОСТ 30804.6.3-2013 (IEC 61000-6-3:2006) Совместимость технических средств электромагнитная. Электромагнитные помехи от технических средств, применяемых в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением. Нормы и методы испытаний
ГОСТ Р 51318.11-2006 (СИСПР 11:2004). Совместимость технических средств электромагнитная. Промышленные, научные, медицинские и бытовые (ПНМБ) высокочастотные устройства. Радиопомехи индустриальные. Нормы и методы измерений
ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005). Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний
ГОСТ Р 51522.2.1-2011 (МЭК 61326-2-1:2005). Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 2-1. Частные требования к чувствительному испытательному и измерительному оборудованию, незащищенному в отношении электромагнитной совместимости. Испытательные конфигурации, рабочие условия и критерии качества функционирования
ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005). Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 2-2. Частные требования к портативному оборудованию, применяемому для испытаний, измерений и мониторинга в низковольтных распределительных системах электроснабжения. Испытательные конфигурации, рабочие условия и критерии качества функционирования
ГОСТ 12.2.091-2012 (IEC 61010-1:2001). Безопасность электрического оборудования для измерения, управления и лабораторного оборудования. Часть 1. Общие требования
ГОСТ 2.601-2013. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ Р 8.654-2009. Государственная система обеспечения единства измерений. Требования к программному обеспечению средств измерений. Основные положения
ГОСТ Р 8.689-2009. Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Методы испытаний
ГОСТ 9.014-78. Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 12.1.004-91. Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.2.007.0-75. Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 26.020-80. Шрифты для средств измерений и автоматизации. Начертания и основные размеры
ГОСТ 27.003-90. Надежность в технике. Состав и общие правила задания требований по надежности
ГОСТ Р 27.403-2009 Надежность в технике. Планы испытаний для контроля вероятности безотказной работы
ГОСТ 2930-62. Приборы измерительные. Шрифты и знаки
ГОСТ 7746-2001. Трансформаторы тока. Общие технические условия
ГОСТ 32144-2013. Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 14254-96 (МЭК 529-89). Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 16504-81. Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 16962-71. Изделия электронной техники и электротехники. Механические и климатические воздействия. Требования и методы испытаний
ГОСТ 17516-72. Изделия электротехнические. Условия эксплуатации в части воздействия механических факторов внешней среды
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 54130-2010. Качество электрической энергии. Термины и определения
ГОСТ 26828-86. Изделия машиностроения и приборостроения. Маркировка
ГОСТ 27883-88. Средства измерения и управления технологическими процессами. Надежность. Общие требования и методы испытаний
ГОСТ Р 50397-2011 (МЭК 60050-161:1990). Совместимость технических средств электромагнитная. Термины и определения
ГОСТ 30804.4.7-2013 (IEC 61000-4-7:2009). Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств
ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008). Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ 31819.22-2012 (IEC 62053-22:2003). Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 (IEC 62053-23:2003). Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения, обозначения и сокращения
3.1. В настоящем стандарте применены термины и обозначения, установленные в ГОСТ Р 54130, ГОСТ 32144, ГОСТ 16504, ГОСТ Р 50397, ГОСТ 30804.4.7, ГОСТ 30804.4.30, [1].
3.2. В настоящем стандарте применены следующие сокращения:
СИ - средство измерений;
ПКЭ - показатели качества электрической энергии;
СИ ПКЭ - средство измерений показателей качества электрической энергии;
НД - нормативный документ.
4. Классификация средств измерений показателей
качества электрической энергии
4.1. По функциональному назначению СИ ПКЭ классифицируют следующим образом:
- СИ ПКЭ для целей контроля качества электрической энергии - приборы, выполняющие измерение значений ПКЭ и осуществляющие контроль соответствия полученных результатов измерений ПКЭ допускаемым значениям;
- СИ ПКЭ для целей анализа качества электрической энергии - приборы, выполняющие функции СИ ПКЭ, а также измерение значений параметров тока, мощности, углов фазовых сдвигов, напряжений, не являющихся ПКЭ, и других параметров в целях анализа качества электрической энергии;
- СИ ПКЭ для целей непрерывного контроля качества электрической энергии - приборы, выполняющие функции СИ ПКЭ и предназначенные для проведения длительных измерений, в том числе при диагностических и исследовательских работах.
4.2. По конструктивному исполнению СИ ПКЭ классифицируют следующим образом:
- СИ ПКЭ для мобильного применения - приборы, предназначенные для непродолжительных измерений;
