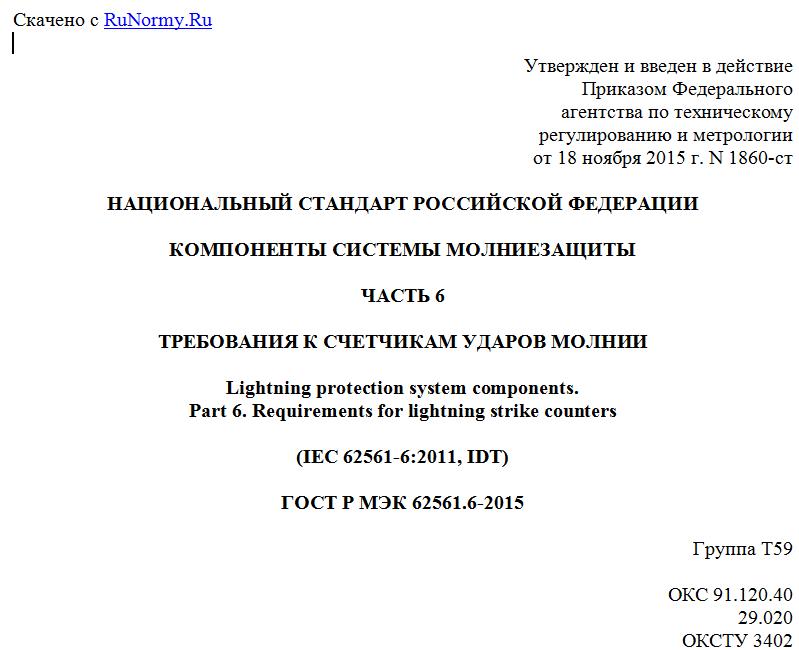

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 ноября 2015 г. N 1860-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОМПОНЕНТЫ СИСТЕМЫ МОЛНИЕЗАЩИТЫ
ЧАСТЬ 6
ТРЕБОВАНИЯ К СЧЕТЧИКАМ УДАРОВ МОЛНИИ
Lightning protection system components.
Part 6. Requirements for lightning strike counters
(IEC 62561-6:2011, IDT)
ГОСТ Р МЭК 62561.6-2015
Группа Т59
ОКС 91.120.40
29.020
ОКСТУ 3402
Дата введения
1 января 2017 года
Предисловие
1 ПОДГОТОВЛЕН Негосударственным образовательным учреждением высшего профессионального образования "Московский институт энергобезопасности и энергосбережения" (НОУ ВПО "МИЭЭ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 ноября 2015 г. N 1860-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 62561-6:2011 "Компоненты системы молниезащиты. Часть 6. Требования к счетчикам ударов молнии" (IEC 62561-6:2011 "Lightning protection system components (LPSC) - Part 6: Requirements for lightning strike counters (LSC)", IDT).
Международный стандарт разработан техническим комитетом по стандартизации ТС 81 "Молниезащита" Международной электротехнической комиссии (IEC).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает общие требования и методы испытаний счетчиков числа разрядов молнии, протекающих в проводнике. Этот проводник может быть частью системы молниезащиты (LPS) или быть связанным с установкой защиты от перенапряжений (SPD) (или это могут быть другие проводники, которые не предназначены для того, чтобы отводить основную часть тока разряда молнии).
Примечание - Счетчики числа разрядов молнии могут быть также использованы во взрывоопасных средах. В этом случае к компонентам, которые будут установлены в таких условиях, следует предъявлять дополнительные требования.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
МЭК 60060-1, High-voltage test techniques; Part 1: General definitions and test requirements (Высоковольтные испытательные методы - Часть 1: Общие определения и требования к испытаниям)
МЭК 60068-2-52:1996, Environmental testing - Part 2-52: Tests - Test Kb: Salt mist, cyclic (sodium chloride solution) [Испытание на воздействие окружающей среды - Часть 2-52: Испытания - Испытание Kb: Соляной туман, циклическое испытание (раствор хлористого натрия)]
МЭК 60068-2-75:1997 <1>, Environmental testing - Part 2-75: Tests - Test Eh: Hammer tests (Испытание на воздействие окружающей среды - Часть 2-75: Испытания - Испытание Eh: Ударное воздействие)
--------------------------------
<1> Заменен на МЭК 60068-2-75:2014. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
МЭК 60529, Degrees of protection enclosures (IP code) [Степень защиты оболочки (IP код)]
МЭК 61000-6-4, Электромагнитная совместимость. Часть 6-4. Общие стандарты. Стандарт на излучение для промышленных предприятий (IEC 6100-6-4, Electromagnetic compatibility (EMC) - Part 6-4: Generic standards - Emission standard for industrial environments)
МЭК 61180-1, High-voltage test techniques for low-voltage equipment; part 1: definitions, test and procedure requirements (Техника испытаний высоким напряжением низковольтного оборудования. Часть 1. Определения, требования к испытанию и процедуре)
МЭК 62305-1:2010, Protection against lightning. Part 1. General principles (Защита от молнии - Часть 1: Общие требования)
ИСО 4892-2:2006 <2>, Plastics. Methods of exposure to laboratory light sources. Part 2. Xenon-arc lamp (Пластмассы. Методы экспонирования под лабораторными источниками света. Часть 2. Источники с ксеноновой лампой)
--------------------------------
<2> Заменен на ИСО 4892-2:2013. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
ИСО 4892-3:2006 <1>, Plastics. Methods of exposure to laboratory light sources. Part 2. Flourescent UV lamp (Пластмассы. Методы экспонирования под лабораторными источниками света. Часть 3. Источники с флуоресцентной ультрафиолетовой лампой)
--------------------------------
<1> Заменен на ИСО 4892-3:2013. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
ИСО 4892-4, Plastics. Methods of exposure to laboratory light sources. Part 4. Open-flame carbon-arc lamp (Пластмассы. Методы экспонирования под лабораторными источниками света. Часть 4. Дуговые лампы)
ИСО 6957:1988, Copper alloys - Ammonia test for stress corrosion resistance (Медные сплавы. Испытания аммиаком на коррозионную стойкость при механических воздействиях)
ИСО 6988:1985, Metallic and other non-organic coatings - Sulphur dioxide test with general condensation of moisture (Металлические и другие неорганические покрытия - Испытание сернистым газом с общей конденсацией влаги)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 счетчик ударов молнии (ligtning strike counter): Устройство для учета ударов на основе фиксации тока, текущего в проводнике.
3.2 пороговый ток Itc (threshold current): Амплитудное значение тока разряда с формой волны 8/20, которую устройство учета ударов молнии учтет в 100% случаев.
3.3 максимальный учитываемый ток разряда Imcw, 8/20 (maximum counting discharge current): Амплитудное значение тока через проводник с формой волны 8/20 и величиной, подлежащей учету и выдерживаемой при испытании.
Примечание - Волну с формой 8/20 можно использовать только для счетчиков ударов молнии, связанных с устройством защиты от перенапряжений (УЗИП) типа 2.
3.4 максимальный выдерживаемый ток разряда Imcw, 10/350 (maximum counting withstand current): Амплитудное значение тока через проводник с формой волны 10/350 и величиной, подлежащей учету и выдерживаемой при испытании.
3.5 степень защиты оболочки IP (degree of protection of enclosure): Числовые обозначения после кода IP, которые в соответствии с МЭК 60529 характеризуют оболочку электрооборудования, обеспечивающую:
- защиту персонала от прикасания или доступа к находящимся под напряжением или движущимся частям (за исключением гладких вращающихся валов и т.п.), расположенным внутри оболочки;
- защиту электрооборудования от проникания в него твердых посторонних тел и,
- если указано в обозначении, защиту электрооборудования от вредного проникания воды.
[МЭК 60050:2008, 426-04-02]
4 Требования
4.1 Общие требования
Конструкция счетчика разрядов должна обеспечивать его надежное и безопасное для персонала и окружающего оборудования использование при условиях нормальной эксплуатации.
Выбор материала следует производить в зависимости от условий его конкретного применения.
4.2 Документация
Изготовитель или поставщик счетчика разрядов молнии должны обеспечить необходимую информацию в своей технической документации, чтобы гарантировать, что потребитель сможет выбрать и установить счетчик правильно и безопасно.
Соответствие проверяют путем осмотра.
4.3 Маркировка
В маркировке изделий, соответствующих данному стандарту, должно быть указано, по крайней мере, следующее:
a) изготовитель или его торговая марка;
b) тип или каталожный номер;
c) указания по сборке (если необходимо);
d) степень защиты (IP) (если требуется);
e) соответствие существующему стандарту (особенности в части Itc и Imcw, если требуется).
