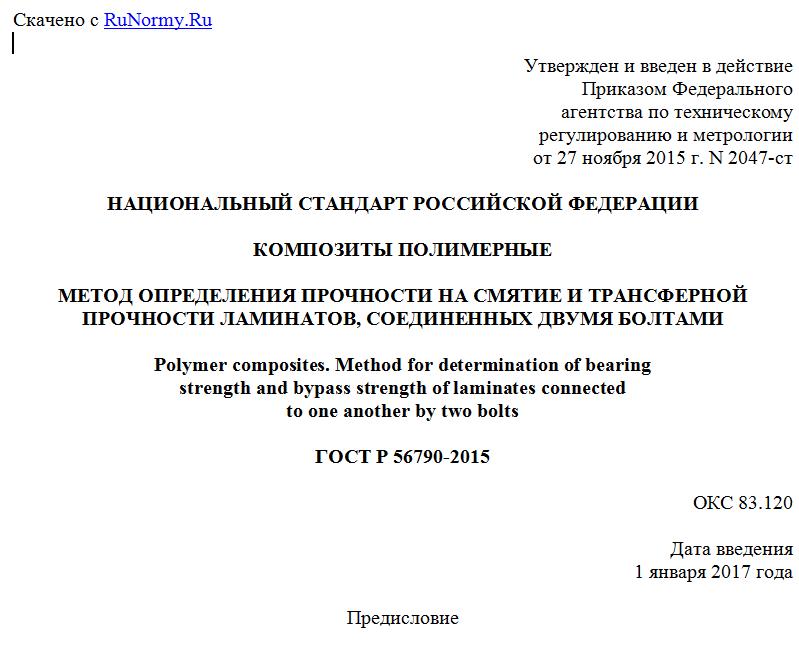

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 ноября 2015 г. N 2047-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОМПОЗИТЫ ПОЛИМЕРНЫЕ
МЕТОД ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ НА СМЯТИЕ И ТРАНСФЕРНОЙ
ПРОЧНОСТИ ЛАМИНАТОВ, СОЕДИНЕННЫХ ДВУМЯ БОЛТАМИ
Polymer composites. Method for determination of bearing
strength and bypass strength of laminates connected
to one another by two bolts
ГОСТ Р 56790-2015
ОКС 83.120
Дата введения
1 января 2017 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "НПО Стеклопластик" совместно с Объединением юридических лиц "Союз производителей композитов" на основе аутентичного перевода на русский язык указанного в пункте 4 стандарта, который выполнен ТК 497
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2015 г. N 2047-ст
4 Настоящий стандарт является модифицированным по отношению к стандарту АСТМ Д7248/Д7248М-12 "Метод испытаний на реакцию взаимодействия нагрузки/перепуска композитных материалов с полимерной матрицей при использовании образцов с двумя крепежными деталями" (ASTM D7248/D7248M-12 "Standard Test Method for Bearing/Bypass Interaction Response of Polymer Matrix Composite Laminates Using 2-Fastener Specimens") путем изменения его структуры для приведения в соответствие с правилами, установленными в ГОСТ 1.5 (подраздел 3.1), путем изменения содержания отдельных структурных элементов, которые выделены вертикальной линией, расположенной на полях напротив соответствующего текста, а также невключения отдельных структурных элементов.
Наименование настоящего стандарта изменено относительно наименования указанного стандарта АСТМ для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
Сравнение структуры настоящего стандарта со структурой указанного стандарта АСТМ приведено в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на полимерные композиты, армированные высокомодульными волокнами, и устанавливает методы определения прочности на смятие и трансферной прочности ламинатов, соединенных двумя болтами, при испытании на двойное смятие при растяжении или сжатии (методы А и В) или на одинарное смятие при растяжении или сжатии (метод Б).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 14359-69 Пластмассы. Методы механических испытаний. Общие требования
ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования
ГОСТ 33498-2015 Композиты полимерные. Метод испытания на смятие (ASTM D5961/D5961M-10 "Стандартная методика испытания на смятие композитных слоистых материалов с полимерной матрицей", NEQ)
ГОСТ Р 51254-2011 Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия
ГОСТ Р 56813-2015 Композиты полимерные. Руководство по изготовлению пластин для испытания и механической обработке (ASTM D5687/D5687M-95 (2007) "Руководство для приготовления плоских составных панелей с указаниями по обработке с целью приготовления образцов", MOD)
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями: 3.1 трансферное напряжение в полном поперечном сечении (gross bypass stress): Напряжение растяжения/сжатия, вызванное нагрузкой, действующей в сечении образца до и между отверстиями (см. рисунок 1).
1, 2 - отверстия; P1 - растягивающая/сжимающая нагрузка; P2 - растягивающая/сжимающая нагрузка между отверстиями; PB1 - несущая способность отверстия 1; PB2 - несущая способность отверстия 2 Рисунок 1 - Иллюстрация трансферного напряжения в полном поперечном сечении и трансферного напряжения в ослабленном поперечном сечении
3.2 трансферное напряжение в ослабленном поперечном сечении (net bypass stress): Напряжение растяжения/сжатия, вызванное нагрузкой, действующей в сечении образца, проходящее через диаметр отверстия (см. рисунок 1). 3.3 площадь смятия (bearing area): Площадь проекции крепежного элемента на плоскость, перпендикулярную направлению приложения силы, вычисляемая как произведение диаметра крепежного элемента на толщину образца. 3.4 жесткость сечения при смятии (bearing chord stiffness): Угол наклона линейного участка кривой "напряжение - деформация" между двумя точками напряжения смятия или деформации смятия. 3.5 несущая способность (bearing force): Сила, действующая через крепежный элемент на площадь смятия. 3.6 деформация смятия (bearing strain): Деформация отверстия в направлении воздействия нагрузки на несущую площадь. 3.7 предел прочности на смятие (bearing strength): Значение напряжения площади смятия при разрушении образца. 3.8 напряжение смятия (bearing stress): Нагрузка, отнесенная к площади смятия. 3.9 условный предел прочности на смятие (offset bearing strength): Точка пересечения кривой "напряжение смятия - деформация смятия" с прямой, проведенной параллельно прямолинейному участку кривой "напряжение смятия - деформация смятия" и отсекающей от оси абсцисс участок деформации смятия, отвечающий удлинению/сжатию, величина которого должна быть указана в нормативной или технической документации на изделие. 3.10 максимально допустимая прочность на смятие (ultimate bearing strength): Наибольшее значение напряжения смятия, предшествующее разрушению образца. 3.11 максимально допустимая трансферная прочность в полном поперечном сечении (ultimate gross bypass strength): Наибольшее значение трансферного напряжения в полном поперечном сечении, предшествующее разрушению образца (см. рисунок 1). 3.12 максимально допустимая трансферная прочность в ослабленном поперечном сечении (ultimate net bypass strength): Наибольшее значение трансферного напряжения в ослабленном поперечном сечении, предшествующее разрушению образца (см. рисунок 1). Примечания 1 Растягивающую/сжимающую нагрузку между отверстиями P2, Н, вычисляют по формуле
P2 = P1 - PB1. (1)
2 Для растягивающей нагрузки Трансферную прочность в полном поперечном сечении для отверстия 1 fgr_byp, МПа, вычисляют по формуле
(2)
где A - площадь поперечного сечения образца, мм2.
Трансферную прочность в ослабленном поперечном сечении для отверстия 1 fnet_byp, МПа, вычисляют по формуле
(3)
Трансферную прочность в полном поперечном сечении для отверстия 2 fgr_byp, МПа, вычисляют по формуле
(4)
Трансферную прочность в ослабленном поперечном сечении для отверстия 2 fnet_byp, МПа, вычисляют по формуле
fnet_byp = 0. (5)
3 Для сжимающей нагрузки Трансферную прочность в полном поперечном сечении для отверстия 1 fgr_byp, МПа, вычисляют по формуле
(6)
