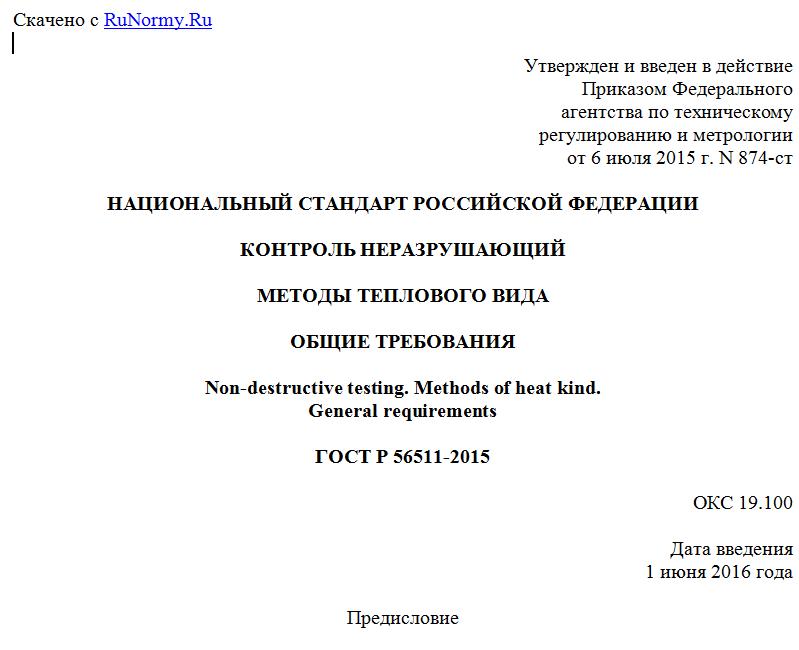

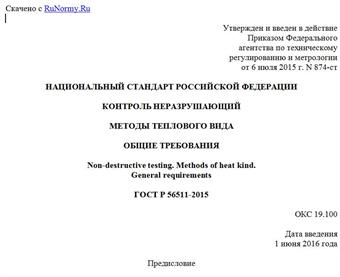

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 июля 2015 г. N 874-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ
МЕТОДЫ ТЕПЛОВОГО ВИДА
ОБЩИЕ ТРЕБОВАНИЯ
Non-destructive testing. Methods of heat kind.
General requirements
ГОСТ Р 56511-2015
ОКС 19.100
Дата введения
1 июня 2016 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 371 "Неразрушающий контроль"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 6 июля 2015 г. N 874-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на методы теплового вида неразрушающего контроля и устанавливает область применения, общие требования к аппаратуре и контрольным образцам, порядку подготовки и проведению контроля, оформлению результатов и требования безопасности.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.009-84 Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средств измерений
ГОСТ 15467-79 Управление качеством продукции. Основные понятия. Термины и определения
ГОСТ 26170-84 Контроль неразрушающий. Приборы радиоволновые. Общие технические требования
ГОСТ Р 53698-2009 Контроль неразрушающий. Методы тепловые. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
3.1 тепловой неразрушающий контроль: По ГОСТ Р 53698.
3.2 дефект: По ГОСТ 15467.
3.3 явный дефект: По ГОСТ 15467.
3.4 термический чувствительный элемент: Элемент, воспринимающий и преобразующий тепловую энергию в другой вид энергии для получения информации о температуре.
3.5 стационарный метод теплового вида неразрушающего контроля: Метод, при котором температура объекта поддерживается постоянной в процессе контроля.
3.6 нестационарный метод теплового вида неразрушающего контроля: Метод, при котором температура объекта изменяется в процессе контроля.
3.7 синхронный метод активного теплового контроля: Метод, при котором области нагрева объекта и измерения его температуры совпадают.
3.8 несинхронный метод активного теплового контроля: Метод, при котором области нагрева объекта и измерения его температуры не совпадают (во времени или пространстве).
3.9 односторонний метод активного теплового контроля: По ГОСТ Р 53698.
3.10 двусторонний метод активного теплового контроля: По ГОСТ Р 53698.
3.11 комбинированный метод активного теплового контроля: По ГОСТ Р 53698.
3.12 чувствительность: По ГОСТ Р 53698.
4. Основные положения
4.1 Методы теплового вида контроля основаны на взаимодействии теплового поля объекта с термометрическим чувствительным элементом (термопарой, болометром, термоиндикатором и т.д.), преобразовании параметров поля (интенсивности, температурного градиента, контраста лучистости и др.) в параметры электрического или другого сигнала и его передаче на регистрирующий прибор.
4.2 Для контроля применяют пассивный и активный методы.
4.3 При пассивном контроле объект не подвергают воздействию от внешнего источника энергии.
4.4 При активном контроле объект подвергают воздействию от внешнего источника энергии.
4.5 Пассивный контроль в общем случае предназначен:
- для контроля теплового режима объекта контроля;
- обнаружения отклонений от заданной формы и геометрических размеров объектов контроля.
4.6 Активный контроль в общем случае предназначен:
- для обнаружения дефектов типа нарушения сплошности в объектах контроля (трещин, пористости, расслоений, инородных включений);
- обнаружения изменений в структуре и физико-химических свойствах объектов контроля (неоднородность структуры, теплопроводность структуры, теплоемкость и коэффициент излучения).
4.7 Основные методы пассивного теплового контроля и области их применения приведены в таблице 1.
Таблица 1
Наименование метода Область применения Контролируемый параметр Фактор, ограничивающий область применения Предельная чувствительность Диапазон значений Быстродействие, с Погрешность, % Примечание
Контактные Контроль температуры твердых, жидких и газообразных сред, размеров тепловыделяющих элементов объектов, дефектов типа нарушения сплошности Температура Температура объекта, превышающая допустимую температуру нагрева датчика; сложная конфигурация изделия; плохой контакт датчика с объектом 0,001 °C От -270 °C до +1500 °C 0,1 - 1,0 0,1 Для термоэлектрических датчиков
0,02 °C От -40°C до +400 °C 0,1 - 1,0 1,0 - 5,0 Для термоиндикаторов
Геометрические размеры и форма объектов 0,01 мм 0,1 - 500,0 мм 0,1 - 1,0 0,1 - 1,0
Величина и форма дефектов 0,01 мм От 0,1 до 100 мм и более 0,1 - 1,0 -
Собственного излучения Контроль температуры, измерение излучательной способности, размерный контроль тепловыделяющих элементов, контроль дефектов типа нарушения сплошности Температура; градиенты температур; коэффициент излучения; лучистый поток Непрозрачность окружающей объект среды для теплового излучения; нестабильность коэффициента излучения во времени и пространстве; наличие подсветки объекта посторонними источниками 0,01 °C при +20 °C От -260 °C до +4000 °C 10-6 1,0 - 5,0 Для фотоэлектрических датчиков
10-2 Для тепловых датчиков
Геометрические размеры и форма объектов 0,01 мм От 0,01 мм 10-6 0,1 - 1,0 Для фотоэлектрических датчиков
10-2 Для тепловых датчиков
Величина и форма дефектов 0,01 мм От 0,1 мм до 100,0 мм и более 10-6 1,0 - 5,0 Для фотоэлектрических датчиков
10-2 Для тепловых датчиков
4.8 Основные методы активного теплового контроля и области их применения приведены в таблице 2.
Таблица 2
Наименование метода Область применения Контролируемый параметр Фактор, ограничивающий область применения Чувствительность Быстродействие, с Погрешность, % Примечание
Стационарный Контроль теплофизических свойств изделий с анизотропией теплопроводности; контроль пористости, излучательной способности объектов Теплопроводность; теплоемкость Допустимая температура нагрева объекта, временная и пространственная нестабильность излучения объекта (при контактных методах контроля) 0,1 - 1,0 5,0 - 10,0 Для контактных датчиков
10-4 - 10-6 Для неконтактных датчиков
Коэффициент излучения, индикатрисса излучательной способности 0,1 - 1,0 Для контактных датчиков
10-4 - 10-6 Для неконтактных датчиков
Нестационарный Контроль теплофизических свойств материалов с большой теплопроводностью, динамики нагрева (охлаждения) объектов; контроль дефектов типа нарушения сплошности в сотовых и композитных материалах, полимерах; контроль тепловых деформаций Теплопроводность 0,1 - 1,0 5,0 - 10,0 Для контактных датчиков
10-4 - 10-6 Для неконтактных датчиков
Тепловая постоянная времени 0,1 - 1,0 Для контактных датчиков
10-4 - 10-6 Для неконтактных датчиков
Размер дефектов Порядка h/l = 1 - 3 Время задержки 0,1 - 1,0 для металлов и 10 - 100 для неметаллов 5,0 - 10,0 При несинхронном контроле
Температурная деформация Порядка При интерференционном голографическом методе регистрации
4.9 Схемы основных методов теплового вида приведены в таблице 3.
Таблица 3
Метод контроля Схема контроля
активного пассивного
Односторонний
Двусторонний
Комбинированный -
Синхронный -
Несинхронный -
5. Аппаратура и контрольные образцы
5.1 Аппаратуру следует разрабатывать и изготавливать в соответствии с требованиями ГОСТ 26170.
5.2 Основными характеристиками аппаратуры теплового вида контроля должны быть:
а) диапазон регистрируемых температур;
б) чувствительность при заданной температуре;
в) поле зрения;
г) скорость контроля;
д) основная и дополнительная погрешности;
е) рабочий диапазон длин волн излучения (для неконтактных средств контроля).
5.3 Величины погрешности аппаратуры должны определять по стандартам и ТУ на конкретные типы аппаратуры, а виды нормируемых характеристик средств измерений должны соответствовать ГОСТ 8.009.
5.4 Для настройки и периодической проверки работоспособности аппаратуры следует использовать контрольные образцы, изготавливаемые по технической документации разработчика аппаратуры.
5.5 Для проверки аппаратуры непосредственно перед проведением контроля объектов, а также для контроля методом сравнения с объектом могут быть использованы образцы, представляющие собой дефектные объекты, изготовленные потребителем аппаратуры.
