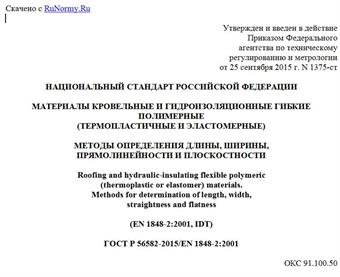

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 сентября 2015 г. N 1375-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ КРОВЕЛЬНЫЕ И ГИДРОИЗОЛЯЦИОННЫЕ ГИБКИЕ ПОЛИМЕРНЫЕ
(ТЕРМОПЛАСТИЧНЫЕ И ЭЛАСТОМЕРНЫЕ)
МЕТОДЫ ОПРЕДЕЛЕНИЯ ДЛИНЫ, ШИРИНЫ,
ПРЯМОЛИНЕЙНОСТИ И ПЛОСКОСТНОСТИ
Roofing and hydraulic-insulating flexible polymeric
(thermoplastic or elastomer) materials.
Methods for determination of length, width,
straightness and flatness
(EN 1848-2:2001, IDT)
ГОСТ Р 56582-2015/EN 1848-2:2001
ОКС 91.100.50
Дата введения
1 апреля 2016 года
Предисловие
1 ПОДГОТОВЛЕН Национальным Кровельным Союзом на основе собственного перевода на русский язык англоязычной версии европейского регионального стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 сентября 2015 г. N 1375-ст
4 Настоящий стандарт идентичен европейскому стандарту EN 1848-2:2001 "Материалы гибкие гидроизоляционные. Определение длины, ширины, прямолинейности и плоскостности. Часть 2. Материалы кровельные и гидроизоляционные полимерные (термопластичные и эластомерные)" ("Flexible sheets for waterproofing - Determination of length, width, straightness and flatness - Part 2: Plastic and rubber sheets for roof waterproofing", IDT).
Наименование настоящего стандарта изменено по отношению к наименованию европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется вместо ссылочного европейского стандарта использовать соответствующий ему межгосударственный стандарт, действующий в качестве национального стандарта Российской Федерации, сведения о котором приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии по стандартизации в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на кровельные и гидроизоляционные гибкие полимерные (термопластичные и эластомерные) материалы (далее - материалы) и устанавливает методы определения длины, ширины, прямолинейности и плоскостности полотна материала в рулоне.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
EN 13416:2001 Flexible sheets for waterproofing - Bitumen, plastic and rubber sheets for roof waterproofing - Rules for sampling [Материалы гибкие гидроизоляционные. Материалы кровельные и гидроизоляционные битумосодержащие и полимерные (термопластичные или эластомерные). Правила отбора образцов]
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 длина (length): Размер полотна материала, измеренный в направлении изготовления.
3.2 ширина (width): Размер полотна материала, измеренный в направлении, перпендикулярном направлению изготовления.
3.3 прямолинейность (straightness): Отсутствие отклонения продольной кромки полотна материала от прямой линии.
3.4 плоскостность (flatness): Отклонение верхней стороны полотна материала от плоскости, когда он раскатан и уложен на плоской поверхности.
4. Отбор образцов
Отбор образцов материала проводят в соответствии с требованиями EN 13416.
5. Определение длины
5.1. Контрольный метод
5.1.1 Средства измерений
Плоская поверхность, например стол или пол, длиной не менее 10 м и шириной не менее чем ширина рулона. Обе продольные кромки поверхности делят на участки длиной по 1 м. На концах каждого участка наносят маркировку, при этом один из этих участков, предпочтительно с одного края поверхности, разделяют на деления по 1 мм, обеспечивая точность измерения рулонного материала +/- 5 мм при заданной температуре.
5.1.2 Процедура
В случае необходимости на обрезном крае полотна рулона с минимальным отступом от этого края наносят линию так, чтобы она проходила под прямым углом к продольной кромке материала. Край рулона с нанесенной линией выравнивают с нулевой отметкой на подготовленной по 5.1.1 поверхности, раскатывают полотно на поверхности без натяжения при температуре (23 +/- 5) °C. При достижении конца участка размеченной поверхности ставят отметки на обратной стороне обеих продольных кромок полотна любым подходящим способом в соответствии с маркировкой длины на поверхности. Скручивают в рулон измеренную часть полотна. Раскатывают без натяжения следующую неизмеренную часть рулона и измеряют ее от маркированного конца, как описано выше. Процесс повторяют, пока не достигнут конца рулона, делая, если необходимо, отметки, как указано выше. Измеряют последний участок рулона с точностью до 5 мм.
5.2. Альтернативный метод
В качестве альтернативы ручному способу, описанному в 5.1, допускается использовать любые подходящие механические, электромеханические или фотоэлектрические средства измерений длины, которые дают результаты, эквивалентные результатам, получаемым описанным в 5.1 способом. В случае возникновения разногласий применяют контрольный метод измерений согласно 5.1.
5.3. Представление результатов
В отчете указывают длину полотна материала в рулоне в метрах как сумму всех измерений, округлив до 10 мм.
6. Определение ширины
6.1. Средства измерений
6.1.1 Плоская поверхность, например стол или пол, длиной не менее 10 м и шириной не менее чем ширина рулона.
6.1.2 Мерная лента или линейка длиной более чем ширина измеряемого рулона, обеспечивающие измерение с точностью до 1 мм при заданной температуре.
6.2. Процедура
Раскатывают рулон на поверхности (см. 6.1.1) без натяжения, используя средство измерения по 6.1.2, измеряют и указывают ширину рулона с точностью до 1 мм через каждые 10 м длины при температуре (23 +/- 5) °C. Все измерения ширины выполняют под прямым углом к продольной кромке полотна материала.
Для рулонов длиной менее 20 м ширину измеряют в трех местах, например ближе к концам рулона и в середине рулона.
6.3. Представление результатов
Рассчитывают среднее арифметическое значение ширины и указывают полученное значение с точностью до 1 мм. Указывают также минимальную ширину.
7. Определение прямолинейности и плоскостности
7.1. Средства измерений
7.1.1 Плоская поверхность, например стол или пол, длиной не менее 10 м и шириной не менее чем ширина рулона.
7.1.2 Измерительное устройство, позволяющее измерить отклонение от прямолинейности g и отклонение от плоскостности p при заданной температуре.
7.2. Процедура
Раскатывают рулон на поверхности без натяжения при температуре (23 +/- 5) °C на длину не менее 10 м. Через (30 +/- 5) мин измеряют отклонение от прямолинейности g как максимальное расстояние в миллиметрах между кромкой полотна и прямой линией AB (см. рисунок 1).
Размеры в миллиметрах
Рисунок 1 - Схема определения прямолинейности
Измеряют отклонение от плоскостности p как максимальное расстояние в миллиметрах между верхней точкой неровности и плоской поверхностью.
7.3. Представление результатов
Указывают отклонения от прямолинейности и плоскостности материала в рулоне как расстояния (g - 100) и p в миллиметрах, измеренные по 7.2, округлив их с точностью до 10 мм.
8. Точность методов
В настоящее время информация отсутствует.
9. Отчет об испытаниях
Отчет об испытаниях должен содержать следующие данные:
a) ссылка на настоящий стандарт и отклонения от его требований;
b) данные, необходимые для идентификации испытуемого материала;
c) длина рулона в метрах;
d) отдельные значения измерения ширины в метрах;
e) среднее значение ширины в метрах;
f) отклонение от прямолинейности g в миллиметрах;
g) отклонение от плоскостности p в миллиметрах;
