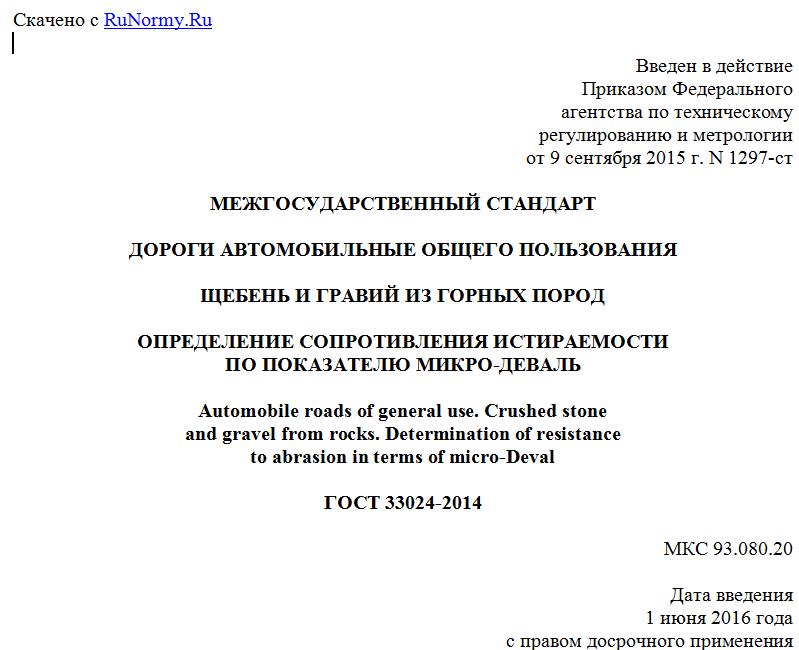

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 сентября 2015 г. N 1297-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
ЩЕБЕНЬ И ГРАВИЙ ИЗ ГОРНЫХ ПОРОД
ОПРЕДЕЛЕНИЕ СОПРОТИВЛЕНИЯ ИСТИРАЕМОСТИ
ПО ПОКАЗАТЕЛЮ МИКРО-ДЕВАЛЬ
Automobile roads of general use. Crushed stone
and gravel from rocks. Determination of resistance
to abrasion in terms of micro-Deval
ГОСТ 33024-2014
МКС 93.080.20
Дата введения
1 июня 2016 года
с правом досрочного применения
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Российский дорожный научно-исследовательский институт" совместно с автономной некоммерческой организацией "Научно-исследовательский институт транспортно-строительного комплекса"
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 418 "Дорожное хозяйство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 сентября 2015 г. N 1297-ст межгосударственный стандарт ГОСТ 33024-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2016 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт входит в группу межгосударственных стандартов, устанавливающих требования и методы испытаний для щебня и гравия из горных пород.
1. Область применения
Настоящий стандарт распространяется на щебень и гравий (далее - щебень (гравий)) из горных пород со средней плотностью зерен от 2,0 до 3,5 г/см3, применяемые при строительстве, ремонте, капитальном ремонте, реконструкции и содержании автомобильных дорог общего пользования.
Настоящий стандарт устанавливает метод определения сопротивления истиранию зерен щебня (гравия) по показателю микро-Деваль.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007-88 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.1.019-79 <*> Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
--------------------------------
<*> Утратил силу в Российской Федерации, заменен на ГОСТ Р 12.1.019-2009.
ГОСТ 12.4.021-75 Система стандартов безопасности труда. Системы вентиляционные. Общие требования
ГОСТ 12.4.131-83 Халаты женские. Технические условия
ГОСТ 12.4.132-83 Халаты мужские. Технические условия
ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 1770-74 (ИСО 1042-83, ИСО 4788-80) Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия
ГОСТ 27574-87 Костюмы женские для защиты от общих производственных загрязнений и механических воздействий. Технические условия
ГОСТ 27575-87 Костюмы мужские для защиты от общих производственных загрязнений и механических воздействий. Технические условия
ГОСТ 28846-90 Перчатки и рукавицы. Общие технические условия
ГОСТ 32703-2014 Дороги автомобильные общего пользования. Щебень и гравий из горных пород. Технические требования
ГОСТ 33029-2014 Дороги автомобильные общего пользования. Щебень и гравий из горных пород. Определение гранулометрического состава
ГОСТ 33048-2014 Дороги автомобильные общего пользования. Щебень и гравий из горных пород. Отбор проб
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 32703, а также следующие термины с соответствующими определениями:
3.1 истираемость: Способность материала изменяться в объеме с потерей части массы под действием истирающих усилий.
3.2 единичная проба: Проба щебня (гравия), полученная методом сужения из лабораторной пробы и предназначенная для сокращения до требуемого количества мерных проб для проведения испытания.
3.3 мерная проба: Количество щебня (гравия), используемое для получения одного результата в одном испытании.
3.4 постоянная масса: Масса пробы, высушиваемой в сушильном шкафу при температуре (110 +/- 5) °C, различающаяся не более чем на 0,1% по результатам двух последних последовательно проводимых взвешиваний через промежутки времени, составляющие не менее 1 ч.
4. Требования к средствам измерений
и вспомогательным устройствам
При проведении испытания применяют следующие средства измерений и вспомогательные устройства:
- сита с размером ячеек 1,6; 8; 10; 11,2 (или 12,5) и 14 мм в соответствии с ISO 3310-1 [1] и ISO 3310-2 [2].
Примечание - Для испытаний альтернативных узких фракций щебня (гравия) используют сита с размером ячеек 4; 5; 6,3; 16 мм согласно приложению А;
- противни металлические;
- сушильный шкаф, обеспечивающий циркуляцию воздуха и поддержание температуры в интервале (110 +/- 5) °C;
- цилиндр мерный вместимостью 1000 мл по ГОСТ 1770;
- весы по ГОСТ OIML R 76-1;
- емкость объемом не менее 6 л;
- испытательная установка микро-Деваль оснащенная полыми испытательными барабанами (от одного до четырех), изготовленными из нержавеющей стали, обеспечивающая скорость их вращения вокруг горизонтальных осей (100 +/- 5) мин-1. Толщина стенки барабанов должна быть не менее 3 мм, внутренний диаметр - (200 +/- 1) мм, длина - (154 +/- 1) мм. Барабаны должны быть оснащены плоскими крышками толщиной не менее 8 мм с уплотнителями, обеспечивающими водонепроницаемость и пыленепроницаемость;
- комплект стальных шаров диаметром (10,0 +/- 0,5) мм.
5. Метод испытания
Сущность метода заключается в определении потери массы пробы щебня (гравия), возникающей в процессе трения зерен материала, стальных шаров и воды. Остаток пробы материала после просеивания через сито с размером ячеек 1,6 мм используют для расчета показателя микро-Деваль.
6. Требования безопасности, охраны окружающей среды
6.1 Содержание вредных веществ в воздухе лаборатории, образующихся при проведении испытаний, не должно превышать предельно допустимых концентраций по ГОСТ 12.1.005.
6.2 Помещение, в котором проводятся испытания щебня (гравия), должно быть оборудовано местной приточно-вытяжной и общеобменной вентиляцией по ГОСТ 12.4.021.
