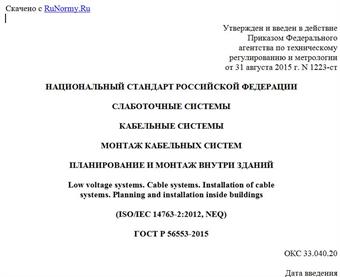

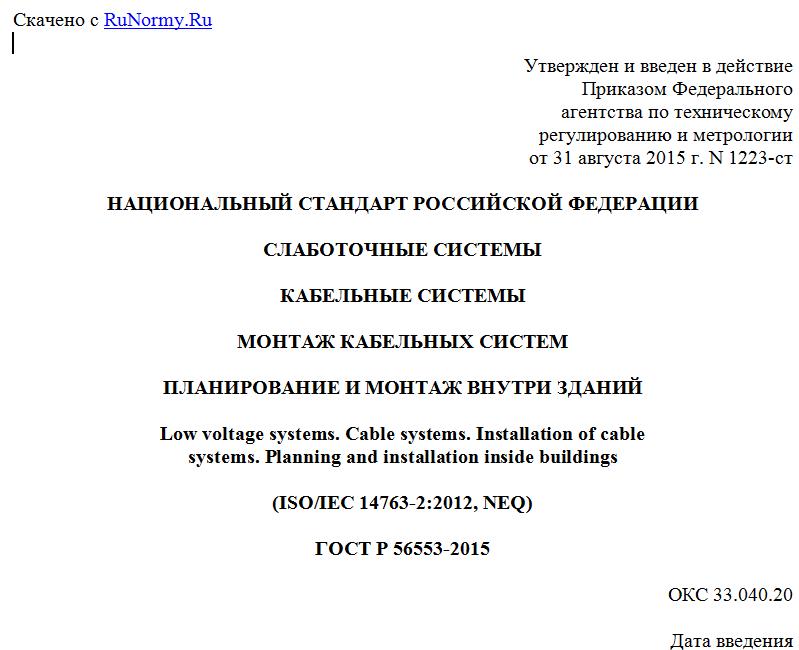

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СЛАБОТОЧНЫЕ СИСТЕМЫ
КАБЕЛЬНЫЕ СИСТЕМЫ
МОНТАЖ КАБЕЛЬНЫХ СИСТЕМ
ПЛАНИРОВАНИЕ И МОНТАЖ ВНУТРИ ЗДАНИЙ
Low voltage systems. Cable systems. Installation of cable
systems. Planning and installation inside buildings
(ISO/IEC 14763-2:2012, NEQ)
ГОСТ Р 56553-2015
ОКС 33.040.20
Дата введения
1 сентября 2016 года
Предисловие
1 РАЗРАБОТАН Некоммерческим партнерством содействия деятельности в сфере монтажа слаботочных систем "ДелоТелеКом" (СРО НП "ДелоТелеКом")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 096 "Слаботочные системы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2015 г. N 1223-ст
4 Настоящий стандарт соответствует международному стандарту ИСО/МЭК 14763-2:2012 "Информационная технология. Ввод и функционирование кабельной системы в помещении пользователя. Часть 2. Планирование и установка" (ISO/IEC 14763-2:2012 "Information technology - Implementation and operation of customer premises cabling - Part 2: Planning and installation", NEQ) в части требований к планированию и монтажу кабелепроводов и кабелепроводных систем внутри зданий
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
В настоящее время можно отметить очевидную тенденцию к объединению слаботочных систем, как следствие активного развития цифровых технологий и увеличивающегося удельного веса собственно компьютерного компонента в сетях, а также общих тенденций унификации.
Предполагаемый рост и интеграция сетей "Интернета вещей", возможности практического использования всех свойств слаботочных систем обусловливают целесообразность разработки системы стандартов на национальном уровне.
Слаботочные системы представляют собой совокупность взаимосвязанных областей, в каждой из которых необходимо четкое следование требованиям и ограничениям с целью обеспечения максимальной эффективности и продуктивности сети. Монтаж кабельных систем предполагает учет правил электробезопасности, условий хранения, характеристик зданий и помещений, принципов построения и взаимодействия систем.
Экономическая эффективность создания системы стандартов в данной области определяется существующими и перспективными масштабами производства и использования компонентов слаботочных систем. Очевидно, что при введении системы стандартов можно снизить расходы предприятий-производителей при создании технической составляющей слаботочных систем.
1. Область применения
Настоящий стандарт распространяется на слаботочные системы, предназначенные для сбора, передачи и обработки информации и устанавливает требования к планированию и монтажу слаботочных систем в помещениях.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ Р 12.1.019-2009 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 12.1.045-84 Система стандартов безопасности труда. Электростатические поля. Допустимые уровни на рабочих местах и требования к проведению контроля
ГОСТ 12.3.002-75 Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности
ГОСТ 12.4.059-89 Система стандартов безопасности труда. Строительство. Ограждения предохранительные инвентарные. Общие технические условия
ГОСТ 32419-2013 Классификация опасности химической продукции. Общие требования
ГОСТ IEC 60825-2-2013 Безопасность лазерной аппаратуры. Часть 2. Безопасность волоконно-оптических систем связи
ГОСТ Р 56602-2015 Слаботочные системы. Кабельные системы. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 56602, а также следующие термины с соответствующими определениями:
3.1 защитная сеть: Совокупность соединенных между собою проводящих структур, которая предоставляет электромагнитную защиту электронного оборудования и персонала на частотах от постоянного тока до низких радиочастот [1].
3.2 информационный кабель: Кабель, предназначенный для передачи информации, сигналов и команд управления.
3.3 кабелепровод: Определенный путь для кабелей между двумя оконечными точками [1].
3.4 кабелепроводная система: Система организации кабелей, используемая с целью защиты либо поддержания кабеля в порядке с целью сохранения его эксплуатационных свойств [1].
3.5 кондуит: Трубка либо система трубок, как жесткая, так и гибкая, как правило, круглого сечения, осуществляющая защиту и обеспечивающая требуемое направление прокладки кабелей или изолированных проводников [1].
Примечание - Следует отличать кондуит от кабель-канала, имеющего, как правило, прямоугольное сечение и съемную крышку.
3.6 маркировка: Средство однозначного и ясного обозначения специфического компонента инфраструктуры с помощью его идентификатора и (опционально) дополнительной информации [1].
3.7 монтаж: Процесс установки компонентов слаботочных кабельных систем по месту эксплуатации.
3.8 монтажный колодец: Камера либо помещение, обслуживаемое персоналом и расположенное в грунте, являющееся частью подземной системы кондуитов и используемое для облегчения процессов размещения, соединения и эксплуатации кабелей, а также для размещения дополнительного оборудования.
3.9 (кабельная) связка: Несколько кабелей, поддерживаемых в непосредственной близости, как правило, с помощью стяжек или хомутиков [1].
3.10 (кабельная) сервисная петля: Намеренно устраиваемая избыточная длина кабеля или кабельного элемента [1].
3.11 система менеджмента кабелей: Система, используемая для того, чтобы служить опорой и/или вместилищем, а также защищать кабели всех типов, провода передачи информации, линии связи, электропроводку и связанные с ними приспособления [1].
3.12 соединительная муфта: Приспособление или зажим открытой либо закрытой конструкции, предназначенный для размещения соединений [1].
4. Общие требования к монтажу
Все места монтажа должны быть выбраны таким образом, чтобы допускать любой ожидаемый дополнительный монтаж и размещение любого ожидаемого дополнительного оборудования на всем запланированном протяжении процесса монтажа.
5. Требования к безопасности
При монтаже кабелепроводов и кабелепроводных систем слаботочных систем должны быть выполнены требования:
- по организации производственных процессов - по ГОСТ 12.3.002;
- по пожарной безопасности - по ГОСТ 12.1.004;
- по электробезопасности - по ГОСТ Р 12.1.019;
- по электростатическим полям - по ГОСТ 12.1.045;
- к ограждениям монтажных колодцев и кабельных коллекторов - по ГОСТ 12.4.059;
- к молниезащите и заземлению - по ВСН 60-89 [2].
Трубы, монтажные колодцы, кабельные коллекторы и другие замкнутые пространства перед работами в них должны быть проветрены, а воздух в них проверен на наличие потенциально опасных (взрывоопасных, удушающих или токсичных) газов в соответствии с ГОСТ 32419.
Монтаж оптоволоконных кабелей проводят в соответствии с ГОСТ IEC 60825-2.
6. Монтаж кабелепроводов
Перед началом работ по монтажу кабелепроводов необходимо убедиться, что:
- имеется место для обустройства сервисных кабельных петель;
- выбранная кабелепроводная система способна выдержать вес монтируемых кабелей;
- крепеж и оснастка кабелепроводной системы способны выдержать общий вес кабелепроводной системы и монтируемых кабелей;
- доступна вся требуемая для монтажа оснастка;
- имеются все необходимые приспособления для монтажа и, где это требуется, для закрепления кабелей с допустимым минимальным радиусом сгибания.
Всюду, где для доступа к кабелепроводам требуется удаление строительных материалов - например, черепицы или напольного покрытия - допускается удаление только их необходимого минимума с последующим скорейшим и насколько возможно полным восстановлением в соответствии с действующими нормативными актами.
На тех участках монтажа, где возможно ударное воздействие на кабель, а также для кабелей, находящихся на высоте до 50 мм над поверхностью пола, допускается защита одним из следующих способов:
