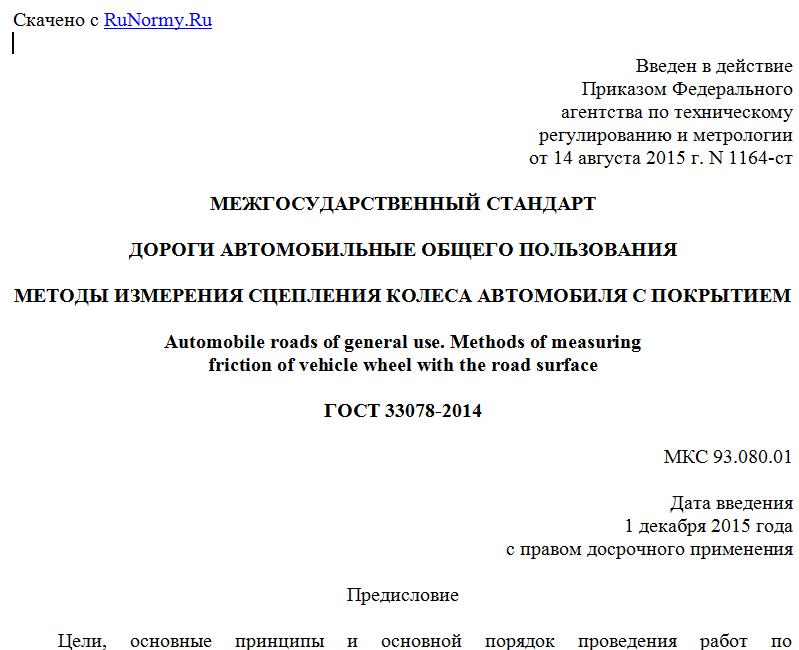

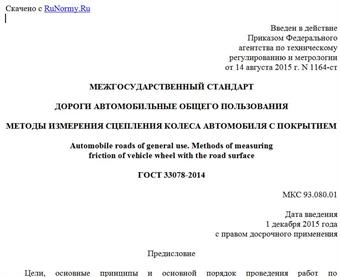

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 августа 2015 г. N 1164-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
МЕТОДЫ ИЗМЕРЕНИЯ СЦЕПЛЕНИЯ КОЛЕСА АВТОМОБИЛЯ С ПОКРЫТИЕМ
Automobile roads of general use. Methods of measuring
friction of vehicle wheel with the road surface
ГОСТ 33078-2014
МКС 93.080.01
Дата введения
1 декабря 2015 года
с правом досрочного применения
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Автономной Некоммерческой Организацией "Научно-исследовательский институт транспортно-строительного комплекса" (АНО "НИИ ТСК")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 14 августа 2015 г. N 1164-ст межгосударственный стандарт ГОСТ 33078-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 декабря 2015 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на методы измерения сцепления колеса автомобиля с дорожным покрытием при строительстве новых, реконструкции, капитальном ремонте, ремонте и эксплуатации автомобильных дорог общего пользования.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 3647-80 Материалы шлифовальные. Классификация. Зернистость и зерновой состав. Методы контроля
ГОСТ 4754-97 Шины пневматические для легковых автомобилей, прицепов к ним, легких грузовых автомобилей и автобусов особо малой вместимости. Технические условия
ГОСТ 9378-93 Образцы шероховатости поверхности (сравнения). Общие технические условия
ГОСТ 25142-82 Шероховатость поверхности. Термины и определения
ГОСТ 26366-84 Проволока стальная латунированная для бортовых колец шин. Технические условия
ГОСТ 32945-2014 Дороги автомобильные общего пользования. Дорожные знаки. Технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 4754 и ГОСТ 25142, а также следующие термины с соответствующими определениями:
3.1 коэффициент сцепления колеса автомобиля с дорожным покрытием (далее - коэффициент сцепления): Показатель, характеризующий сцепные свойства дорожного покрытия, определяющийся как отношение максимального касательного усилия, действующего вдоль дорожного покрытия на площади контакта испытательной установки с дорожным покрытием к нормальной реакции в площади контакта испытательной установки с дорожным покрытием.
3.2 полоса наката: Продольная полоса на поверхности проезжей части автомобильной дороги, соответствующая траектории движения колес большей части транспортных средств, движущихся по полосе движения.
3.3 измерительный участок: Участок автомобильной дороги, на котором производится измерение сцепных свойств дорожного покрытия в режиме скольжения заблокированного колеса, отсчитываемый от начала скольжения блокированного колеса до момента его разблокирования.
4. Требования к средствам измерений,
вспомогательным устройствам и материалам
4.1 При выполнении измерений применяют следующие средства измерений, вспомогательные устройства:
- испытательная автомобильная установка, включающая:
а) прибор контроля коэффициента сцепления дорожных покрытий типа ПКРС, обеспечивающий нормальную вертикальную нагрузку измерительного колеса на дорожное покрытие равную (3,00 +/- 0,10) кН, включающий:
1) устройство измерения температуры воздуха с погрешностью измерения не более 1 °C в диапазоне от 0 °C до 45 °C;
2) измерительное колесо стандартное (далее - ИКС). ИКС должно удовлетворять требованиям приложения А настоящего стандарта;
3) автоматическую систему торможения, обеспечивающую полную блокировку ИКС через интервал от 0,5 до 1,0 с после подачи воды на дорожное покрытие, и обеспечивающую продолжительность блокировки ИКС от 1,0 до 4,0 с;
4) динамометр для измерения силы сцепления на границе "шина - дорожное покрытие" с погрешностью не более 1% от измеряемого значения, обеспечивающий измерение силы сцепления с момента блокировки ИКС с шагом не более 0,2 с в интервале времени не менее чем 3,0 с;
5) автоматическую систему увлажнения поверхности дорожного покрытия. Расход воды, равномерно подаваемой на покрытие должен быть равен (2,75 +/- 0,1) л/с. Ширина смачиваемой поверхности дорожного покрытия должна быть как минимум на 50 мм шире, чем ширина протектора ИКС. Требования к системе увлажнения приведены в приложении Б.
Примечание - Расход, равный 2,75 л/с, соответствует норме увлажнения (16 +/- 1) мл/с на 1 погонный мм увлажняемой поверхности для насадки, представленной в приложении Б. При применении насадок с другими геометрическими размерами, расход должен быть пропорционально увеличен для обеспечения необходимой нормы увлажнения;
6) систему управления и регистрации;
б) транспортное средство, способное развивать и поддерживать скорость, равную (60 +/- 2) км/ч;
- вода, подаваемая с использованием централизованной или нецентрализованной системы водоснабжения, с отсутствием сплошной пленки нефтепродуктов, жиров, масел на поверхности.
4.2 Допускается применять другие средства измерений, метрологические характеристики которых позволяют определять контролируемые показатели с заданной погрешностью, показания которых приводятся к значениям прибора ПКРС, и имеющие устойчивую корреляционную зависимость с прибором ПКРС.
5. Метод измерений
Сцепление колеса автомобиля с покрытием характеризуется значением показателя коэффициента сцепления, определяемого при полной блокировке ИКС на предварительно смоченной поверхности покрытия автомобильной дороги при стандартных условиях, с последующим вычислением отношения полученного значения касательного усилия к значению нормальной реакции дорожного покрытия.
На участках автомобильных дорог, где невозможно обеспечить скорость движения испытательной установки равную (60 +/- 2) км/ч допускается проведение измерений портативными приборами. Требования к портативным приборам и методике измерений приведены в приложении В.
6. Требования безопасности
6.1 При проведении измерений испытательная установка должна быть обозначена дорожными знаками в соответствии с ГОСТ 32945, а также в соответствии с национальными Правилами дорожного движения и требованиями к дорожным знакам и правилам их применения на национальном уровне.
6.2 При проведении измерений испытательная установка должна быть оборудована сигнальными устройствами (проблесковый маячок и т.п.).
6.3 На участке автомобильной дороги при проведении измерений должно быть обеспечено безопасное передвижение транспортных средств и пешеходов.
6.4 Специалисты, проводящие измерения, должны знать устройство измерительной установки, описанной в разделе 4, правила обращения, управления, ухода и эксплуатации.
7. Требования к условиям измерений
7.1 Измерения проводят при температуре окружающего воздуха в диапазоне от 5 °C до 40 °C.
