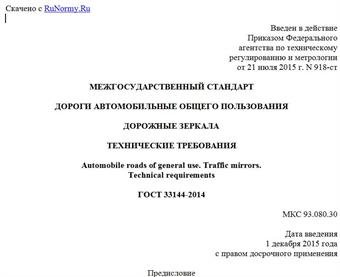

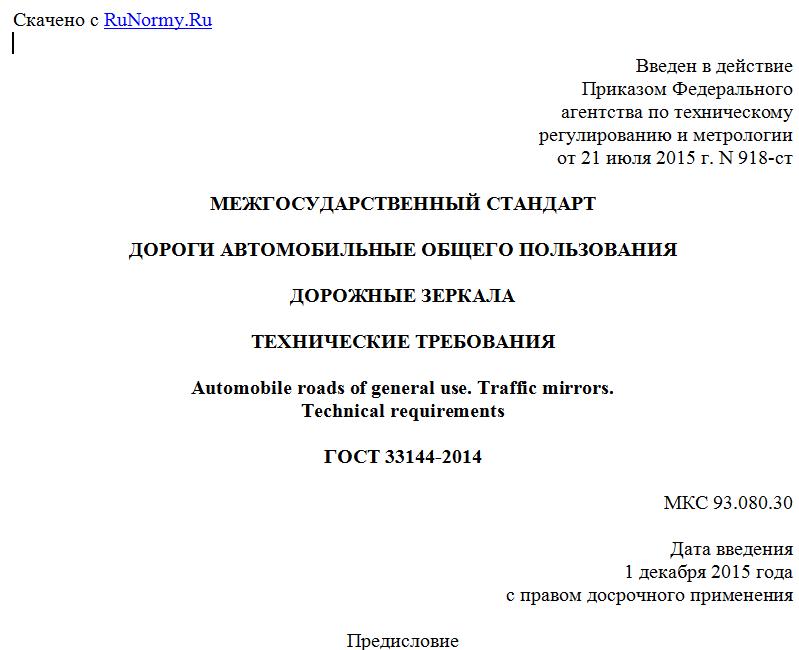

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 июля 2015 г. N 918-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
ДОРОЖНЫЕ ЗЕРКАЛА
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Automobile roads of general use. Traffic mirrors.
Technical requirements
ГОСТ 33144-2014
МКС 93.080.30
Дата введения
1 декабря 2015 года
с правом досрочного применения
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Российский дорожный научно-технический институт" (ФГУП "РОСДОРНИИ") Министерства транспорта Российской Федерации, Межгосударственным техническим комитетом по стандартизации МТК 418 "Дорожное хозяйство"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Азербайджан AZ Азстандарт
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 21 июля 2015 г. N 918-ст межгосударственный стандарт ГОСТ 33144-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 декабря 2015 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на дорожные зеркала (далее - зеркала), применяемые самостоятельно и в сочетании с другими элементами обустройства автомобильных дорог (далее - дорог) общего пользования с целью обеспечения обзорности участка дороги с ограниченной видимостью водителей транспортных средств и пешеходов и устанавливает общие технические требования к ним.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.601-95 Эксплуатационные документы
ГОСТ 9.307-89 Единая система защиты от коррозии и старения. Покрытия цинковые горячие. Общие требования и методы контроля
ГОСТ 9.401-91 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов
ГОСТ 12.1.044-89 (ИСО 4589-84) Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их контроля
ГОСТ 515-77 Бумага упаковочная битумированная и дегтевая. Технические условия
ГОСТ 3134-78 Уайт-спирит. Технические условия
ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения. Технические условия
ГОСТ 5959-80 Ящики из листовых древесных материалов неразборные для грузов массой до 200 кг. Общие технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15151-69 Машины, приборы и другие технические изделия для районов с тропическим климатом. Общие технические условия
ГОСТ 16337-77 Полиэтилен высокого давления. Технические условия
ГОСТ 32945-2014 Дороги автомобильные общего пользования. Знаки дорожные. Технические требования
ГОСТ 32948-2014 Дороги автомобильные общего пользования. Опоры дорожных знаков. Технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения, обозначения и сокращения
3.1 В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 дорожное зеркало: Устройство, предназначенное для обеспечения в пределах угла обзора транспортного средства минимального расстояния видимости на участках дороги, на которых видимость ограничена расположенными на дороге сооружениями или особенностями рельефа местности.
3.1.2 круглое дорожное зеркало: Выпуклое дорожное зеркало круглой формы (рисунок 1, а)).
3.1.3 прямоугольное дорожное зеркало: Выпуклое дорожное зеркало прямоугольной формы (рисунок 1, б)).
Рисунок 1 - Дорожные зеркала
3.1.4 окантовка зеркала: Цветографическое изображение, выполненное в виде полосы сигнального и контрастного цветов и предназначенное для информирования участников дорожного движения о месте расположения дорожного зеркала.
3.1.5 световозвращающий элемент: Полосы красного цвета из светоотражающих элементов, равномерно нанесенные по периметру внешней кромки корпуса зеркала по ГОСТ 32945.
3.1.6 фиксирующий элемент дорожного зеркала: Элемент, которым крепят зеркала к опоре.
3.1.7 кронштейн дорожного зеркала: Конструкция, служащая для крепления дорожного зеркала к опоре и обеспечивающая поворот и фиксацию зеркала под определенными углами в вертикальной и горизонтальной плоскостях при установке.
3.1.8 опора дорожного зеркала: Элемент, на который устанавливаются зеркала (бесконсольные стойки, опоры светильников наружного освещения, опоры пролетных строений искусственных сооружений, специальные опоры с консолями, опоры светильников наружного освещения с консолями, стены зданий с прикрепленными к ним консолями, рамные, состоящие из стоек и соединяющего их ригеля).
3.1.9 защитный козырек дорожного зеркала: Элемент зеркала, предназначенный для снижения паразитной солнечной засветки.
3.1.10 радиус кривизны отражателя: Радиус кривизны, измеренный по отражающей поверхности.
3.1.11 угол обзора (обзорность) дорожного зеркала: Конструктивное свойство зеркала, характеризующее объективную возможность и условия восприятия водителем или пешеходом визуальной информации, необходимой для обеспечения безопасности движения.
3.1.12 центр зеркала: Центр тяжести видимой зоны отражающей поверхности.
3.1.13 фокус отражателя: Расстояние от ее главного фокуса до ближайшей к нему главной точки.
3.1.14 коэффициент направленного отражения света: Отношение значения светового потока, отраженного от образца в заданном направлении, к значению светового потока, падающего на образец в заданном направлении, причем угол направления падающего потока равен углу направления отраженного потока.
3.2 В настоящем стандарте применены следующие сокращения и обозначения:
ДЗК - дорожное зеркало круглое.
ДЗП - дорожное зеркало прямоугольное.
D - диаметр зеркала, мм.
R - радиус кривизны отражателя, мм.
H - высота прямоугольного дорожного зеркала, мм.
B - ширина прямоугольного зеркала, мм.
О - окантовка.
К - козырек.
Э - электрообогрев.
t - толщина отражателя, мм.
b - внешняя ширина корпуса, мм.
- угол обзора дорожного зеркала, град.
l - длина световозвращающего элемента, мм.
f - ширина световозвращающего элемента, мм.
r - радиус закругления внутренней стороны светоотражающего элемента, мм.
s - расстояние между световозвращающими элементами, мм.
4. Общие положения
