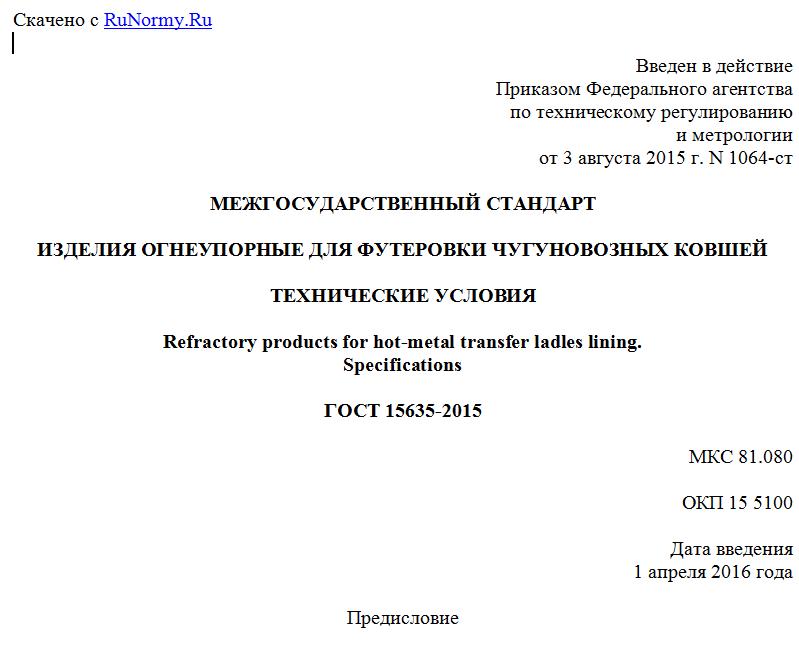

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 3 августа 2015 г. N 1064-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ ОГНЕУПОРНЫЕ ДЛЯ ФУТЕРОВКИ ЧУГУНОВОЗНЫХ КОВШЕЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Refractory products for hot-metal transfer ladles lining.
Specifications
ГОСТ 15635-2015
МКС 81.080
ОКП 15 5100
Дата введения
1 апреля 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-технический центр "Огнеупоры" (ООО "НТЦ "Огнеупоры")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 009 "Огнеупоры"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 18 июня 2015 г. N 47)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономразвития Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 августа 2015 г. N 1064-ст межгосударственный стандарт ГОСТ 15635-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2016 г.
5 ВЗАМЕН ГОСТ 15635-70
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на огнеупорные изделия, предназначенные для футеровки чугуновозных ковшей со сферическим днищем и чугуновозных ковшей миксерного типа.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.3.009-76 Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности
ГОСТ 12.4.010-75 Система стандартов безопасности труда. Средства индивидуальной защиты. Рукавицы специальные. Технические условия
ГОСТ 12.4.253-2013 (EN 166:2002) Система стандартов безопасности труда. Средства индивидуальной защиты глаз. Общие технические требования
ГОСТ 17.0.0.01-76 Система стандартов в области охраны природы и улучшения использования природных ресурсов. Основные положения
ГОСТ 17.2.3.02-2014 Правила установления допустимых выбросов загрязняющих веществ промышленными предприятиями
ГОСТ 390-96 Изделия огнеупорные шамотные и полукислые общего назначения и массового производства. Технические условия
ГОСТ 2409-2014 Огнеупоры. Метод определения кажущейся плотности, открытой и общей пористости, водопоглощения
ГОСТ 2642.0-2014 Огнеупоры и огнеупорное сырье. Общие требования к методам анализа
ГОСТ 2642.4-97 Огнеупоры и огнеупорное сырье. Методы определения оксида алюминия
ГОСТ 2642.5-97 Огнеупоры и огнеупорное сырье. Методы определения оксида железа (III)
ГОСТ 4069-69 Огнеупоры и огнеупорное сырье. Методы определения огнеупорности
ГОСТ 4070-2014 Изделия огнеупорные. Метод определения температуры деформации под нагрузкой
ГОСТ 4071.1-94 (ИСО 10059-1-92) Изделия огнеупорные с общей пористостью менее 45%. Метод определения предела прочности при сжатии при комнатной температуре
ГОСТ 5341-98 Изделия огнеупорные алюмосиликатные для футеровки сталеразливочных ковшей. Технические условия
ГОСТ 5402.1-2000 (ИСО 2478-87) Изделия огнеупорные с общей пористостью менее 45%. Метод определения остаточных размеров при нагреве
ГОСТ 7875.0-94 Изделия огнеупорные. Общие требования к методам определения термической стойкости
ГОСТ 7875.1-94 Изделия огнеупорные. Метод определения термической стойкости на кирпичах
ГОСТ 7933-89 Картон для потребительской тары. Общие технические условия
ГОСТ 8179-98 (ИСО 5022-79) Изделия огнеупорные. Отбор образцов и приемочные испытания
ГОСТ 8691-73 (ИСО 5019-1-84, ИСО 5019-2-84, ИСО 5019-5-84) Изделия огнеупорные общего назначения. Форма и размеры
ГОСТ 9078-84 Поддоны плоские. Общие технические условия
ГОСТ 24704-2015 Изделия огнеупорные корундовые и высокоглиноземистые. Технические условия
ГОСТ 24717-2004 Огнеупоры и огнеупорное сырье. Маркировка, упаковка, транспортирование и хранение
ГОСТ 26381-84 Поддоны плоские одноразового использования. Общие технические условия
ГОСТ 28833-90 Дефекты огнеупорных изделий. Термины и определения
ГОСТ 28874-2004 Огнеупоры. Классификация
ГОСТ 30762-2001 Изделия огнеупорные. Методы измерений геометрических размеров, дефектов формы и поверхностей
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 28833, ГОСТ 28874, а также следующие термины с соответствующими определениями:
3.1 рабочая поверхность изделия: Поверхность изделия, находящаяся в контакте с расплавом металла или шлака.
3.2 шовная поверхность изделия: Поверхность изделия, по которой огнеупорные изделия соединяются между собой.
3.3 поверхность изделия, обращенная к кожуху: Поверхность изделия, противоположная рабочей поверхности.
4. Марки
4.1 Изделия подразделяют на марки, указанные в таблице 1.
Таблица 1
Марка изделия Характеристика
ШЧС-30 Шамотные среднеплотные изделия с массовой долей Al2O3 не менее 30%
ШЧУ-30 Шамотные уплотненные изделия с массовой долей Al2O3 не менее 30%
ШЧС-37 Шамотные среднеплотные изделия с массовой долей Al2O3 не менее 37%
ШЧУ-37 Шамотные уплотненные изделия с массовой долей Al2O3 не менее 37%
ШЧУ-37У Шамотные уплотненные изделия с массовой долей Al2O3 не менее 37% упрочненные
ШЧУ-41 Шамотные уплотненные изделия с массовой долей Al2O3 не менее 41%
МКРЧУ-45 Муллитокремнеземистые уплотненные изделия с массовой долей Al2O3 не менее 45%
МКРЧУ-55 Муллитокремнеземистые уплотненные изделия с массовой долей Al2O3 не менее 55%
МКЧС-72 Муллитокорундовые среднеплотные изделия с массовой долей Al2O3 свыше 72%
5. Форма и размеры
5.1 Форма и размеры изделий должны соответствовать требованиям, указанным на рисунках 1 - 7 и в таблицах 2 - 8.
5.1.1 Допускается изготовлять изделия по ГОСТ 5341, ГОСТ 8691, а также других форм и размеров по чертежам заказчика с указанием пределов допускаемых отклонений размеров и рабочей поверхности изделий.
5.1.2 Рабочей поверхностью изделий является:
- поверхность, ограниченная размерами H и S1 (рисунки 1, 5);
- поверхность, ограниченная размерами H1 и S1 (рисунок 2);
- поверхность, ограниченная размерами H1, S1 и S3 (рисунок 3);
- поверхность сектора, ограниченная радиусом r (рисунок 4);
- поверхность, ограниченная размерами L и S1 (рисунок 6);
- поверхность, ограниченная размерами L и S (рисунок 7), если нет других указаний.
Рисунок 1 - Трапецеидальный двусторонний клин
