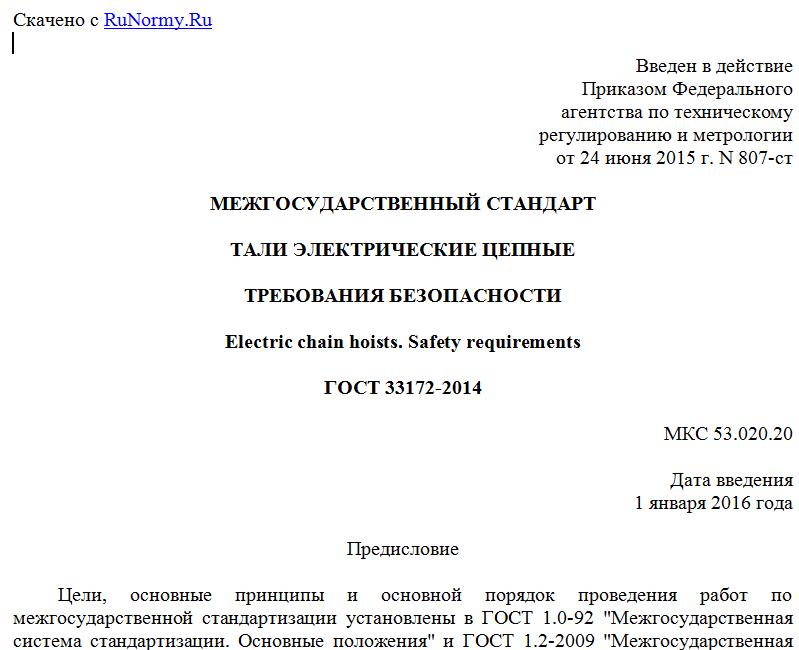

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 июня 2015 г. N 807-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТАЛИ ЭЛЕКТРИЧЕСКИЕ ЦЕПНЫЕ
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Electric chain hoists. Safety requirements
ГОСТ 33172-2014
МКС 53.020.20
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "НПО "ВНИИПТМАШ" (ОАО "НПО ВНИИПТМАШ") и Закрытым акционерным обществом "РАТТЕ" (ЗАО "РАТТЕ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 24 июня 2015 г. N 807-ст межгосударственный стандарт ГОСТ 33172-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт устанавливает общие требования к цепным талям по классификации ISO 4306-1:2007 Cranes - Vocabulary - Part 1: General (Краны. Словарь. Часть 1. Общие термины). Данная продукция находит самое широкое распространение во всех технически развитых странах. Цепные электрические тали являются самой массовой грузоподъемной техникой в мире.
Применение положений данного стандарта на добровольной основе может быть использовано при подтверждении и оценке соответствия грузоподъемных кранов требованиям Технического регламента Таможенного союза "О безопасности машин и оборудования" (ТР ТС 010/2011).
1. Область применения
Настоящий стандарт устанавливает требования безопасности к конструкции и изготовлению талей электрических цепных (далее - тали) с целью обеспечения заданных показателей производительности, надежности и безопасности во время их последующей эксплуатации.
Невыполнение требований настоящего стандарта может привести к увеличению риска использования талей или к сокращению срока их службы.
Настоящий стандарт применим ко всем новым талям, изготовленным после истечения одного года после его утверждения. Стандарт не устанавливает требования замены или модернизации существующего оборудования.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.104-79 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.2.058-81 Система стандартов безопасности труда. Краны грузоподъемные. Требования к цветовому обозначению частей крана, опасных при эксплуатации
ГОСТ 3242-79 Соединения сварные. Методы контроля качества
ГОСТ 6996-66 Сварные соединения. Методы определения механических свойств
ГОСТ 7512-82 Контроль неразрушающий. Соединения сварные. Радиографический метод
ГОСТ 12971-67 Таблички прямоугольные для машин и приборов. Размеры
ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 27555-87 (ИСО 4306-1-85) Краны грузоподъемные. Термины и определения
ГОСТ 30011.5.1-2012 Аппаратура распределения и управления низковольтная. Часть 5. Аппараты и коммутационные элементы цепей управления. Глава 1. Электромеханические аппараты для цепей управления
ГОСТ 33166.1-2014 Краны грузоподъемные. Требования к механизмам. Часть 1. Общие положения
ГОСТ 33166.4-2014 Краны грузоподъемные. Требования к механизмам. Часть 4. Краны стреловые
ГОСТ 33166.5-2014 Краны грузоподъемные. Требования к механизмам. Часть 5. Краны мостовые и козловые
ГОСТ IEC 60034-5-2011 Машины электрические вращающиеся. Часть 5. Классификация степеней защиты, обеспечиваемых оболочками вращающихся электрических машин (Код IP)
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 27555, [1] и [2], а также следующие термины с соответствующими определениями:
3.1 таль цепная: Таль, в которой в качестве подъемного средства используется цепь.
3.2 таль стационарная: Таль, неподвижно закрепленная на несущей конструкции непосредственно или при помощи промежуточного элемента (например, крюка).
3.3 таль передвижная: Таль, имеющая возможность перемещения относительно несущей конструкции по рельсовому пути (например, двутавру).
3.4 таль передвижная с приводным механизмом передвижения (таль приводная): Передвижная таль, механизм передвижения которой снабжен ручным или иным приводом.
4. Общие положения
4.1 Тали могут иметь следующие исполнения: стационарное или передвижное с ручным перемещением, передвижное с ручным приводом механизма передвижения, передвижное с электрическим (или пневматическим) приводом механизма передвижения.
4.2 Критерии проектирования талей и выбора комплектующих изделий установлены ГОСТ 33166.1.
4.3 Общие требования к механизмам талей установлены ГОСТ 33166.1.
4.4 Прочность, устойчивость и возможные деформации конструкций, на которые устанавливается таль, должны быть подтверждены расчетом.
4.5 Требования данного стандарта могут использоваться при проектировании талей с ручным приводом механизма подъема, при этом усилие, требующееся для подъема или опускания груза, не должно превышать 250 Н.
Примечание - В случае использовании тали в качестве механизма подъема грузоподъемного крана на нее распространяются требования, предъявляемые к механизмам подъема крана соответствующего типа, установленные ГОСТ 33166.4 или ГОСТ 33166.5.
5. Требования к цепным механизмам
5.1 Общие требования к цепным механизмам установлены ГОСТ 33166.1.
5.2 В качестве грузовых цепей должны использоваться высокопрочные калиброванные круглозвенные сварные цепи или пластинчатые цепи.
5.3 Тали должны быть снабжены цепесборником с объемом, достаточным для размещения свободного отрезка грузовой цепи. Цепесборник должен выдерживать нагрузку от веса находящейся в нем цепи с учетом динамических нагрузок, возникающих при перемещении тали.
5.4 Тали должны иметь в кинематической цепи механизма подъема муфту предельного момента фрикционного типа со стабильным коэффициентом трения во всем диапазоне рабочих температур и влажности среды эксплуатации. Крутящий момент, передаваемый муфтой, должен на 40 ... 60% превышать статический момент, создаваемый номинальным грузом в месте установки муфты.
6. Требования к грузозахватным органам
6.1 Общие требования к грузозахватным органам установлены ГОСТ 33166.1.
6.2 Допускается стопорение гайки крюка талей посредством штифта при условии предохранения их от самопроизвольного выпадения. Применение шплинтов и стопорных болтов не допускается.
Примечание - Крюки талей, предназначенных для транспортировки расплавленного металла в ковшах, а также крюки талей, предназначенных для использования на кранах специального назначения, предназначенных только для перемещения определенного груза, замками могут не снабжаться.
7. Зубчатые передачи
