Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 ноября 2015 г. N 1898-ст

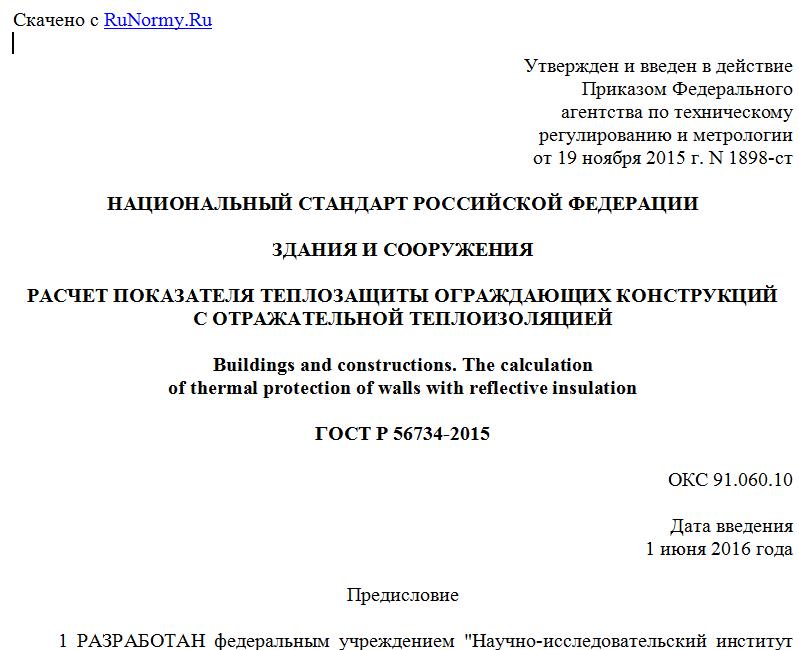

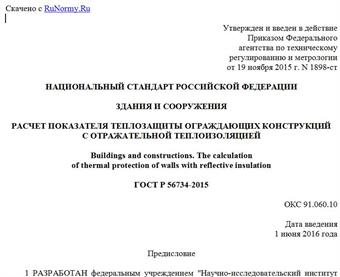

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЗДАНИЯ И СООРУЖЕНИЯ
РАСЧЕТ ПОКАЗАТЕЛЯ ТЕПЛОЗАЩИТЫ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ
С ОТРАЖАТЕЛЬНОЙ ТЕПЛОИЗОЛЯЦИЕЙ
Buildings and constructions. The calculation
of thermal protection of walls with reflective insulation
ГОСТ Р 56734-2015
ОКС 91.060.10
Дата введения
1 июня 2016 года
Предисловие
1 РАЗРАБОТАН федеральным учреждением "Научно-исследовательский институт строительной физики" Российской академии архитектуры и строительных наук
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 ноября 2015 г. N 1898-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт устанавливает методы расчета сопротивления теплопередаче наружных ограждающих конструкций помещений жилых, общественных, административных, бытовых, сельскохозяйственных, производственных зданий и сооружений при наличии на поверхности ограждений отражательной теплоизоляции, применение которой позволяет повысить их тепловую защиту. Стандарт разработан в соответствии с требованиями Федерального закона от 30 декабря 2009 г. N 384-ФЗ "Технический регламент о безопасности зданий и сооружений", согласно которому здания и сооружения, с одной стороны должны исключать в процессе эксплуатации нерациональный расход энергетических ресурсов, а с другой - не создавать условий для недопустимого ухудшения параметров среды обитания людей и осуществления различных технологических процессов.
Настоящий стандарт разработан в целях подтверждения соответствия теплотехнических характеристик наружных ограждений зданий и сооружений при наличии отражательной изоляции с низким значением коэффициента излучения на поверхности воздушной прослойки, расположенной в толще ограждения, нормативным значениям согласно СП 50.13330.2012 "СНиП 23-02-2003 "Тепловая защита зданий" с учетом требований ГОСТ Р 51380 и ГОСТ 31607.
Стандарт позволяет оценить уровень теплозащиты ограждающих конструкций с отражательной изоляцией на поверхности воздушной прослойки, расположенной в ограждении, при приемке зданий и последующей эксплуатации, а также наметить мероприятия по повышению уровня теплозащиты зданий в случае отклонения энергопотребления от действующих нормативных требований.
В рамках реализации Федерального закона от 23 ноября 2009 г. N 261-ФЗ "Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" стандарт является одним из базовых стандартов, обеспечивающих энергетический паспорт и энергоаудит эксплуатируемых зданий теплотехническими параметрами с учетом требований действующих нормативных документов и технической документации.
1. Область применения
1.1 Настоящий стандарт устанавливает методы расчета температуры внутренней поверхности и сопротивления теплопередаче многослойных наружных ограждающих конструкций с замкнутыми воздушными прослойками, поверхность которых имеет отражающее покрытие с низким коэффициентом излучения поверхности.
1.2 Стандарт распространяется на ограждающие конструкции зданий.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 745-2014 Фольга алюминиевая для упаковки. Технические условия
ГОСТ 618-73 Фольга алюминиевая для технических целей. Технические условия
ГОСТ 25380-2014 Здания и сооружения. Метод измерения плотности тепловых потоков, проходящих через ограждающие конструкции
ГОСТ 31607-2012 Энергосбережение. Нормативно-методическое обеспечение. Основные положения
ГОСТ Р 51380-99 Энергосбережение. Методы подтверждения соответствия показателей энергетической эффективности энергопотребляющей продукции их нормативным значениям. Общие требования
СП 50.13330.2012 СНиП 23-02-2003 Тепловая защита зданий
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 абсолютно черное тело: Тело, которое полностью поглощает все падающее на него электромагнитное излучение.
3.2 абсолютно белое тело: Тело, которое полностью отражает все падающее на него электромагнитное излучение.
3.3 серое тело: Тело, которое обладает меньшей способностью излучать теплоту по сравнению с абсолютно черным телом.
3.4 коэффициент излучения: Отношение мощностей собственного теплового излучения единицы поверхности реального тела и абсолютно черного тела при одинаковых температурах.
3.5 теплопроводность: Теплофизическая характеристика материала, отражающая его свойство передавать теплоту за счет непосредственного соприкосновения между частицами материала и численно равная плотности теплового потока через поверхность, перпендикулярную тепловому потоку в материале при градиенте температуры 1 Вт/°C.
Примечание - Является коэффициентом пропорциональности в дифференциальном уравнении закона Фурье.
3.6 конвекция: Перенос теплоты движущимися частицами жидкости или газа, обусловленный разностью температур и разной плотностью среды.
3.7 тепловое излучение или излучение: Перенос энергии в виде электромагнитных волн между двумя взаимно излучающими поверхностями, обусловленный температурой и оптическими свойствами поверхностей излучающих тел.
3.8 коэффициент теплоотдачи: Плотность теплового потока на поверхности твердого тела или жидкости в стационарных условиях, отнесенная к разности температур этой поверхности и среды.
3.9 коэффициент конвективной теплоотдачи: Физическая величина, численно равная плотности теплового потока, передаваемого от воздуха к поверхности твердого тела путем конвективного теплообмена при разности между температурой воздуха и температурой поверхности тела, граничащей с воздухом, равной 1 °C (К).
3.10 коэффициент лучистой теплоотдачи: Физическая величина, численно равная плотности теплового потока, передаваемого от поверхности твердого тела к окружающим ее поверхностям путем лучистого теплообмена при разности между температурой рассматриваемой поверхности и средней температурой окружающих поверхностей, равной 1 °C (К).
3.11 отражательная теплоизоляция: Материал, как правило листовой, рулонный, обеспечивающий уменьшение (снижение) теплопотерь через наружное ограждение за счет отражения лучистой составляющей теплового потока.
4. Методы расчета приведенного сопротивления теплопередаче
наружных ограждающих конструкций при наличии
отражательной теплоизоляции
4.1 Метод расчета приведенного сопротивления теплопередаче наружной ограждающей конструкции с замкнутыми воздушными прослойками, одна из поверхностей которых имеет теплоотражающее покрытие
4.1.1 Вертикальные ограждающие конструкции с замкнутыми воздушными прослойками без отражающих покрытий на их поверхностях
4.1.1.1 Сопротивление теплопередаче вертикального наружного ограждения (наружной стены) R0, м2·°C/Вт, следует определять по формуле
(1)
где - коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, Вт/(м2·°C),
для наружных стен (СП 50.13330.2012, таблица 4);
Rк - термическое сопротивление ограждающей конструкции, м2·°C/Вт;
- коэффициент теплоотдачи наружной поверхности ограждающей конструкции, Вт/(м2·°C),
для наружных стен (СП 50.13330.2012, таблица 6).
4.1.1.2 Термическое сопротивление многослойной ограждающей конструкции Rк, м2·°C/Вт, включающей в себя последовательно расположенные конструкционные, теплоизоляционные, облицовочные слои, воздушные прослойки, определяют по формуле
(2)
где - толщина i-го слоя конструкции, м;
- расчетный коэффициент теплопроводности материала i-го слоя конструкции, Вт/(м·°C), принимают по СП 50.13330.2012, приложение Т;
Rв.п - термическое сопротивление замкнутой воздушной прослойки, расположенной параллельно слоям многослойной конструкции, м2·°C/Вт. При наличии в конструкции замкнутых воздушных прослоек Rв.п следует принимать по таблице 1.
Таблица 1
Термическое сопротивление замкнутых воздушных прослоек
без отражательной теплоизоляции
