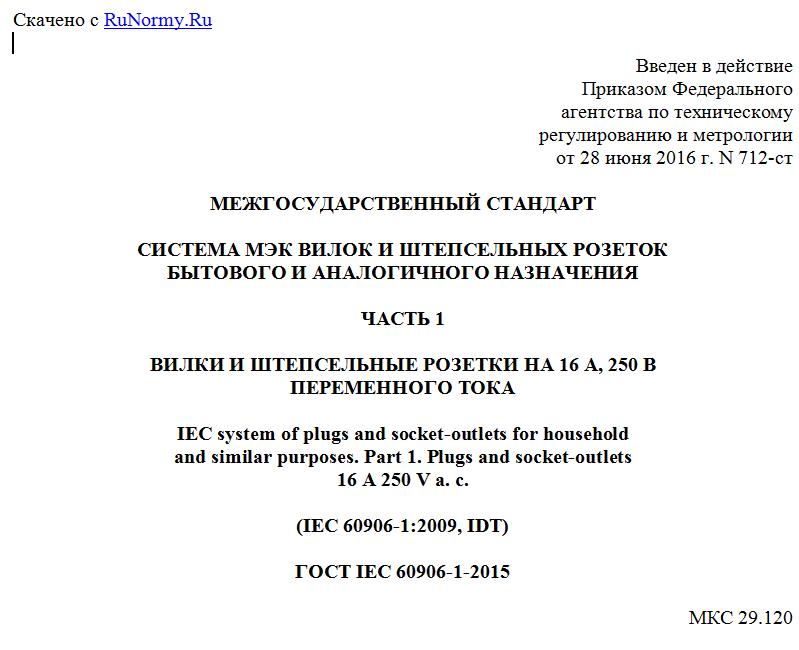

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 июня 2016 г. N 712-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА МЭК ВИЛОК И ШТЕПСЕЛЬНЫХ РОЗЕТОК
БЫТОВОГО И АНАЛОГИЧНОГО НАЗНАЧЕНИЯ
ЧАСТЬ 1
ВИЛКИ И ШТЕПСЕЛЬНЫЕ РОЗЕТКИ НА 16 А, 250 В
ПЕРЕМЕННОГО ТОКА
IEC system of plugs and socket-outlets for household
and similar purposes. Part 1. Plugs and socket-outlets
16 A 250 V a. c.
(IEC 60906-1:2009, IDT)
ГОСТ IEC 60906-1-2015
МКС 29.120
Дата введения
1 марта 2017 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-технический центр "Энергия" (АНО "НТЦ "Энергия") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 г. N 80-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 28 июня 2016 г. N 712-ст межгосударственный стандарт ГОСТ IEC 60906-1-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60906-1:2009 IEC system of plugs and socket-outlets for household and similar purposes - Part 1: Plugs and socket-outlets 16 A 250 V a. c. (Вилки и штепсельные розетки по системе МЭК бытового и аналогичного назначения. Часть 1. Вилки и штепсельные розетки на 16 А, 250 В переменного тока).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в национальных органах по стандартизации.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Целью настоящего стандарта является формулирование требований к безопасности, габаритным размерам и практическому применению вилок и штепсельных розеток на 16 А, 250 В переменного тока и создание системы стандартов на вилки и штепсельные розетки, которые могли бы быть приняты в ближайшем будущем многими странами в качестве национальных стандартов. Стандарт рекомендуется для применения в качестве нового или заменяющего национальный стандарт в странах, заинтересованных в этом.
Многоместная штепсельная розетка должна иметь такую конструкцию, чтобы вставленные вилки, согласно стандартным листам настоящего стандарта, не препятствовали правильному вводу и извлечению соседних вилок.
1 Область применения
Настоящий стандарт распространяется на вилки и штепсельные розетки по системе МЭК бытового и аналогичного назначения, рассчитанные на 16 А, 250 В переменного тока для подключения к распределительным системам с номинальными напряжениями от 200 до 250 В переменного тока при соблюдении требований к габаритным размерам.
Настоящий стандарт не распространяется на вилки и штепсельные розетки на 15 А, 125 В переменного тока бытового и аналогичного назначения для подключения к распределительным системам с номинальными напряжениями от 100 до 125 В переменного тока.
Примечание - В Испании и Великобритании запрещено применение в быту вилок и штепсельных розеток согласно настоящему стандарту.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
IEC 60417 Graphical symbols for use on equipment (Графические символы, применяемые на оборудовании)
IEC 60884-1:2002 Plugs and socket-outlets for household and similar purposes - Part 1: General requirements. Amendment 1 (2006) [Вилки и штепсельные розетки бытового и аналогичного назначения. Часть 1. Общие требования. Изменение 1 (2006)]
ISO 1101 Geometrical Product Specification (GPS) - Geometrical tolerancing - Tolerances of form, orientation, location and run-out [Геометрические характеристики изделий (GPS). Установление геометрических допусков. Допуски на форму, ориентацию, расположение и биение]
3 Требования и испытания
Вилки и штепсельные розетки по системе МЭК, рассчитанные на 250 В, должны соответствовать стандартным листам настоящего стандарта.
Кроме того, вилки и штепсельные розетки должны отвечать соответствующим требованиям IEC 60884-1 и при необходимости - соответствующим частям IEC 60884-2. Калибры для проверки соответствия требованиям IEC 60884-1 приведены на рисунках 1, 5A, 5B и 6 настоящего стандарта.
Примечание 1 - Системой МЭК на 250 В не предусмотрено применение иных вилок и штепсельных розеток, кроме указанных в стандартных листах.
Примечание 2 - Применения в какой-либо стране конструкции вилок (штепсельных розеток), альтернативной системе МЭК на 250 В, если такая альтернатива допускается, следует избегать, т.к. это может создать угрозу безопасности.
4 Стандартные листы
Стандартный лист 1-1
Двухполюсная штепсельная розетка с контактом заземления
на 16 А, 250 В переменного тока
В соответствии с IEC 60884-1
На рисунках приведены различные варианты установки штепсельных розеток: утопленного, полуутопленного и наружного исполнения.
При необходимости применения поляризованной системы нейтральный вывод маркируют знаком "N" на нижнем выводе, а контакт заземления размещают слева.
Приведенные рисунки не отражают конструкцию, за исключением размеров.
Они могут быть использованы для различных исполнений, например многоместных штепсельных розеток.
Символы, указывающие допуск на форму или положение, - по ISO 1101.
Обозначения на стандартном листе 1-1:
1 - наличие выемки или буртика или сочетание того и другого;
2 - данный размер предусмотрен для закрывающей пластины, направляющей штырей и механизма шторок.
Наличие шторок обязательно;
3 - при данной толщине направляющая для штырей должна быть не менее 1,5 мм на указанный диаметр;
4 - фаска или скругление;
5 - точность расстояния между поверхностью зацепления и точкой первого соприкосновения с токопроводящими контактами розетки проверяют с помощью калибров по рисунку 2;
6 - калибры, приведенные на рисунке 3, предназначены для проверки того, что:
- при вводе вилки соединение заземляющего штыря с гнездовым контактом заземления устанавливается до того, как токоведущие штыри вилки окажутся под напряжением;
- при извлечении вилки токоведущие штыри разъединятся с гнездовыми контактами до разрыва соединения с заземлением;
7 - гнездовые контакты должны обладать достаточной гибкостью.
Гибкость и контактное давление гнездового контакта проверяют калибрами по рисунку 4.
Примечание - Чтобы исключить повреждение гнездовых контактов при введении вилки под самым неблагоприятным углом, необходимо предусмотреть
