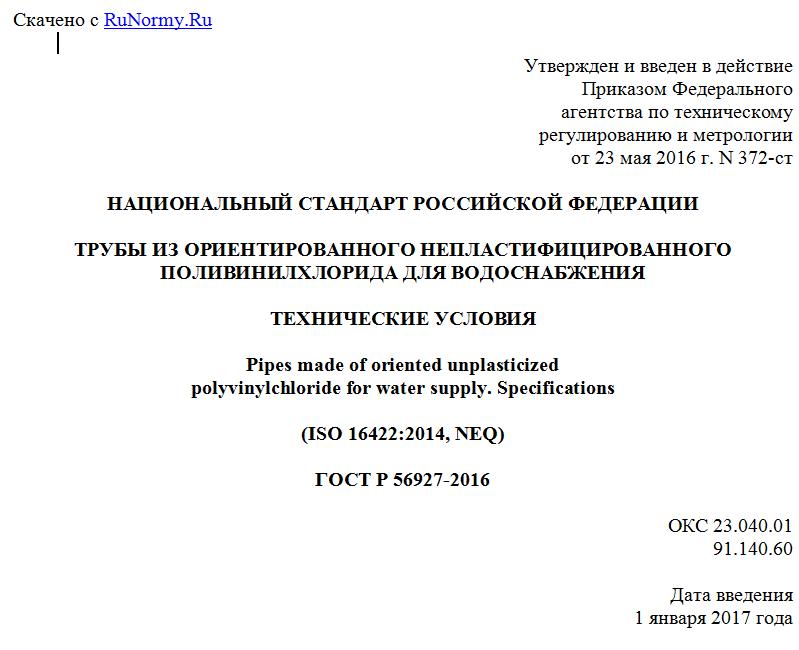

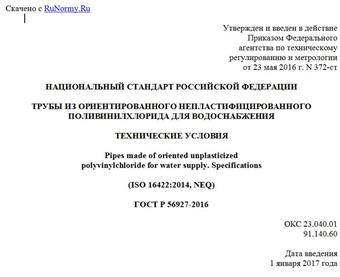

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 мая 2016 г. N 372-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБЫ ИЗ ОРИЕНТИРОВАННОГО НЕПЛАСТИФИЦИРОВАННОГО
ПОЛИВИНИЛХЛОРИДА ДЛЯ ВОДОСНАБЖЕНИЯ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Pipes made of oriented unplasticized
polyvinylchloride for water supply. Specifications
(ISO 16422:2014, NEQ)
ГОСТ Р 56927-2016
ОКС 23.040.01
91.140.60
Дата введения
1 января 2017 года
Предисловие
1 РАЗРАБОТАН ООО "НТЦ Системы трубопроводов из полимерных материалов" при участии ООО "Эксперт Инжиниринг"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 23 мая 2016 г. N 372-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ISO 16422:2014 "Трубы и соединения из ориентированного непластифицированного поливинилхлорида (ПВХ-О) для транспортирования воды под давлением. Технические условия" ("Pipes and joints made of oriented unplasticized polyvinyl chloride) (PVC-O) for the conveyance of water under pressure - Specifications", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
Введение
Ориентация молекул улучшает физико-механические характеристики термопластов. Ориентация осуществляется при температурах, превышающих температуру стеклования. Ориентация непластифицированного поливинилхлорида может быть вызвана различными процессами. Общим является следующий производственный процесс. Трубу экструдируют и затем выдерживают при заданной температуре. Процесс ориентации активируется в окружном и осевом направлениях в контролируемых условиях. После процесса ориентации трубу быстро охлаждают до окружающей температуры.
Ориентация молекул создает ламинарную структуру в материале стенки трубы. Эта структура дает возможность выдерживать хрупкое разрушение, происходящее от микротрещин в матрице материала или от царапин на поверхности стенки трубы. Поэтому ориентированный непластифицированный поливинилхлорид ПВХ-О можно рассматривать как материал с высокой стойкостью к надрезу, не требующий дополнительной проверки по этому показателю. Из-за морфологии ориентированного материала трубы отсутствует риск быстрого распространения трещин.
Повышенная кольцевая прочность ориентированного материала позволяет уменьшить толщину стенки трубы для экономии материала и энергосбережения. Для ориентированного материала также характерны повышенная устойчивость к ударным нагрузкам и усталостная прочность.
Трубы из ориентированного непластифицированного поливинилхлорида применяют для подземных или надземных (не подвергающихся прямому солнечному излучению) напорных трубопроводов водоснабжения, напорной канализации, орошения, особенно в случаях, когда требуются специальные эксплуатационные характеристики, такие как стойкость к ударным нагрузкам и скачкам внутреннего давления.
1. Область применения
Настоящий стандарт распространяется на трубы из ориентированного непластифицированного поливинилхлорида (ПВХ-О), которые предназначены для подземных или надземных, не подвергающихся действию солнечного излучения, напорных трубопроводов водоснабжения, в том числе для транспортирования питьевой воды, а также для систем напорной канализации и оросительных систем, при температуре транспортируемой воды до 45 °C и давлении до 2,5 МПа.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.004 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования
ГОСТ 12.3.002 Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности
ГОСТ 12.3.030 Система стандартов безопасности труда. Переработка пластических масс. Требования безопасности
ГОСТ 17.2.3.02 Правила установления допустимых выбросов загрязняющих веществ промышленными предприятиями
ГОСТ 8032 Предпочтительные числа и ряды предпочтительных чисел
ГОСТ 9968 Метилен хлористый технический. Технические условия
ГОСТ 14040 Поливинилхлорид и сополимеры винилхлорида. Метод определения числа вязкости разбавленных растворов и значения К
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 27078 (ISO 2505:2005) Трубы из термопластов. Изменение длины. Метод определения и параметры
ГОСТ ИСО 161-1 Трубы из термопластов для транспортирования жидких и газообразных сред. Номинальные наружные диаметры и номинальные давления. Метрическая серия
ГОСТ ISO 1167-1 Трубы, соединительные детали и узлы соединений из термопластов для транспортирования жидких и газообразных сред. Определение стойкости к внутреннему давлению. Часть 1. Общий метод
ГОСТ ISO 1167-2 Трубы, соединительные детали и узлы соединений из термопластов для транспортирования жидких и газообразных сред. Определение стойкости к внутреннему давлению. Часть 2. Подготовка образцов труб
ГОСТ ISO 1167-4 Трубы, соединительные детали и узлы соединений из термопластов для транспортирования жидких и газообразных сред. Определение стойкости к внутреннему давлению. Часть 4. Подготовка узлов соединений
ГОСТ ИСО 4065 Трубы из термопластов. Таблица универсальных толщин стенок
ГОСТ ИСО 11922-1 Трубы из термопластов для транспортирования жидких и газообразных сред. Размеры и допуски. Часть 1. Метрическая серия
ГОСТ ИСО 12162 Материалы термопластичные для напорных труб и соединительных деталей. Классификация и обозначение. Коэффициент запаса прочности
ГОСТ Р 8.829 Государственная система обеспечения единства измерений. Методика измерений оптической плотности (коэффициента пропускания) и мутности пластин и пленок из полимерных материалов
ГОСТ Р 53652.1 (ИСО 6259-1:1997) Трубы из термопластов. Метод определения свойств при растяжении. Часть 1. Общие требования
ГОСТ Р 53652.2 (ИСО 6259-2:1997) Трубы из термопластов. Метод определения свойств при растяжении. Часть 2. Трубы из непластифицированного поливинилхлорида, хлорированного поливинилхлорида и ударопрочного поливинилхлорида
ГОСТ Р 54866 (ИСО 9080:2003) Трубы из термопластичных материалов. Определение длительной гидростатической прочности на образцах труб методом экстраполяции
ГОСТ Р 55134 (ИСО 11357-1:2009) Пластмассы. Дифференциальная сканирующая калориметрия (ДСК). Часть 1. Общие принципы
ГОСТ Р ИСО 2507-1 Трубы и соединительные детали из термопластов. Температура размягчения по Вика. Часть 1. Общий метод испытания
ГОСТ Р ИСО 2507-2 Трубы и соединительные детали из термопластов. Температура размягчения по Вика. Часть 2. Условия испытания труб и соединительных деталей из непластифицированного поливинилхлорида, хлорированного поливинилхлорида и труб из ударопрочного поливинилхлорида
ГОСТ Р ИСО 3126 Трубопроводы из пластмасс. Пластмассовые элементы трубопровода. Определение размеров
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 номинальный наружный диаметр dn: Общее обозначение размера для всех элементов трубопровода из термопластов, кроме фланцевых и резьбовых соединений.
Примечание - Номинальный наружный диаметр dn по ГОСТ ИСО 161-1, выраженный в миллиметрах, соответствует минимальному среднему наружному диаметру трубы.
3.2 номинальная толщина стенки en: Числовое обозначение толщины стенки трубы, которое соответствует минимальной толщине стенки трубы в любой точке ее поперечного сечения, выраженной в миллиметрах.
3.3 номинальное давление PN: Числовое обозначение, применяемое для классификации трубопроводов относительно механических характеристик.
3.4 рабочее давление, бар: Максимальное давление воды в трубопроводе при заданных условиях эксплуатации.
Примечание - Для трубопроводов из термопластов значение номинального давления соответствует рабочему давлению при температуре 20 °C, выраженному в бар (1 бар = 0,1 МПа).
3.5 гидростатическое напряжение , МПа: Напряжение в стенке трубы, вызванное действием внутреннего давления воды.
Примечание - Гидростатическое напряжение рассчитывают по следующему приближенному уравнению:
,
где p - приложенное внутреннее давление, МПа;
dn - номинальный наружный диаметр, мм;
en - номинальная толщина стенки, мм.
3.6 нижний доверительный предел прогнозируемой гидростатической прочности , МПа: Величина, представляющая собой 97,5%-ный нижний доверительный предел прогнозируемой гидростатической прочности при температуре T и времени t.
3.7 минимальная длительная прочность MRS, МПа: Значение нижнего доверительного предела прогнозируемой гидростатической прочности при
