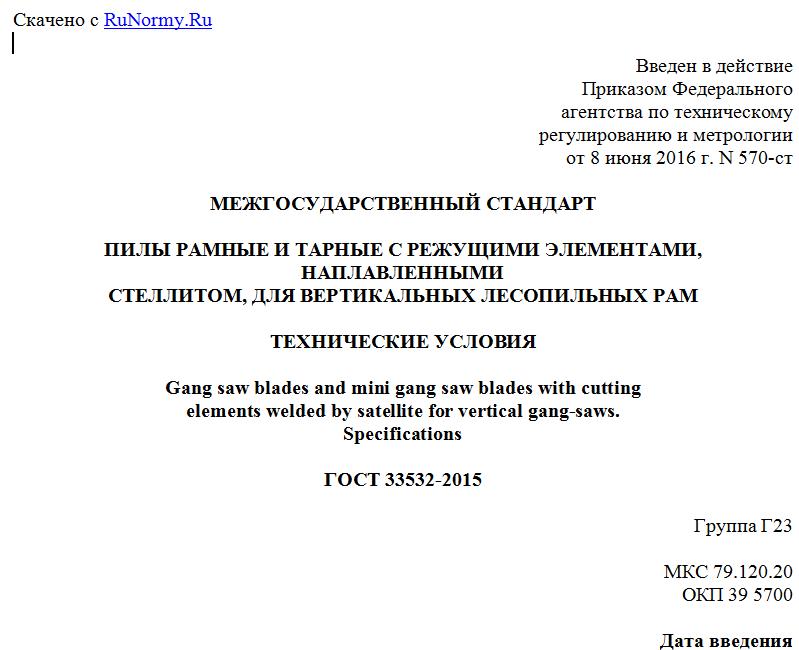

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 июня 2016 г. N 570-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПИЛЫ РАМНЫЕ И ТАРНЫЕ С РЕЖУЩИМИ ЭЛЕМЕНТАМИ, НАПЛАВЛЕННЫМИ
СТЕЛЛИТОМ, ДЛЯ ВЕРТИКАЛЬНЫХ ЛЕСОПИЛЬНЫХ РАМ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Gang saw blades and mini gang saw blades with cutting
elements welded by satellite for vertical gang-saws.
Specifications
ГОСТ 33532-2015
Группа Г23
МКС 79.120.20
ОКП 39 5700
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 95 "Инструмент"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 г. N 80-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 8 июня 2016 г. N 570-ст межгосударственный стандарт ГОСТ 33532-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на рамные и тарные пилы, наплавленные износостойким литым сплавом (стеллитом), предназначенные для первичной продольной распиловки лесоматериалов хвойных и лиственных пород на вертикальных и тарных лесопильных рамах.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 8.051-81 Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм
ГОСТ 1050-2013 Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия
ГОСТ 1435-99 Прутки, полосы и мотки из инструментальной нелегированной стали. Общие технические условия
ГОСТ 2283-79 Лента холоднокатаная из инструментальной и пружинной стали. Технические условия
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 5524-75 Пилы для вертикальных лесопильных рам. Технические условия
ГОСТ 5950-2000 Прутки, полосы и мотки из инструментальной легированной стали. Общие технические условия
ГОСТ 7016-2013 Изделия из древесины и древесных материалов. Параметры шероховатости поверхности
ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81) Металлы. Метод измерения твердости по Бринеллю
ГОСТ 9013-59 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу
ГОСТ 9378-93 (ИСО 2632-1-85, ИСО 2632-2-8) Образцы шероховатости поверхности (сравнения). Общие технические условия
ГОСТ 18088-83 Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение
ГОСТ 19851-74 Лента резаная из холоднокатаного проката. Технические условия
ГОСТ 21449-75 Прутки для наплавки. Технические условия
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования
ГОСТ 23726-79 Инструмент металлорежущий и дереворежущий. Приемка
ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Технические требования
3.1 Основные размеры
3.1.1 Пилы следует изготовлять двух типов:
1 - для вертикальных лесопильных рам;
2 - для тарных лесопильных рам.
Пилы типа 1 следует изготовлять двух исполнений:
1 - с планками;
2 - без планок.
3.1.2 Основные размеры и профиль зубьев пил типа 1, исполнений 1 и 2 должны соответствовать указанным на рисунке 1 и в таблице 1.
Тип 1
1 - пила; 2 - планка; 3 - заклепка
Рисунок 1
Таблица 1
В миллиметрах
L Исполнение 1 Исполнение 2 St S S1 t h l r
L1 B B
1100 1040 180 160 3,2 1,6 0,8 18 12,5 8,0 3,5
3,6 1,8 0,9
3,2 1,6 0,8 22 15,0 10,0 4,0
3,6 1,8 0,9
3,2 1,6 0,8 26 18,0 11,5 5,0
3,6 1,8 0,9
1250 1190 4,0 2,0 1,0 22 15,0 10,0 4,0
4,4 2,2 1,1
4,0 2,0 1,0 26 18,0 11,5 5,0
4,4 2,2 1,1
4,7 2,5 1,1
1400 1340 4,0 2,0 1,0 22 15,0 10,0 4,0
4,4 2,2 1,1
4,0 2,0 1,0 26 18,0 11,5 5,0
4,4 2,2 1,1
32 22,0 14,0 6,0
1500 1440 26 18,0 11,5 5,0
4,9 2,5 1,2
4,4 2,2 1,1 32 22,0 14,0 6,0
4,9 2,5 1,2
4,4 2,2 1,1 26 18,0 11,5 5,0
4,9 2,5 1,2
4,4 2,2 1,1 32 22,0 14,0 6,0
4,9 2,5 1,2
4,4 2,2 1,1 40 27,5 17,5 7,5
4,9 2,5 1,2
1750 1690 26 18,0 11,5 5,0
32 22,0 14,0 6,0
40 27,5 17,5 7,5
3.1.3 Основные размеры и профиль зубьев пил типа 2 должны соответствовать указанным на рисунке 2 и в таблице 2.
Тип 2
Рисунок 2
Таблица 2
В миллиметрах
L St S S1 t h l r
600 2,0 1,0 0,50 16 11 7 3
2,4 1,2 0,60
2,7 1,4 0,65
2,4 1,2 0,60 22 15 10 4
2,7 1,4 0,65
