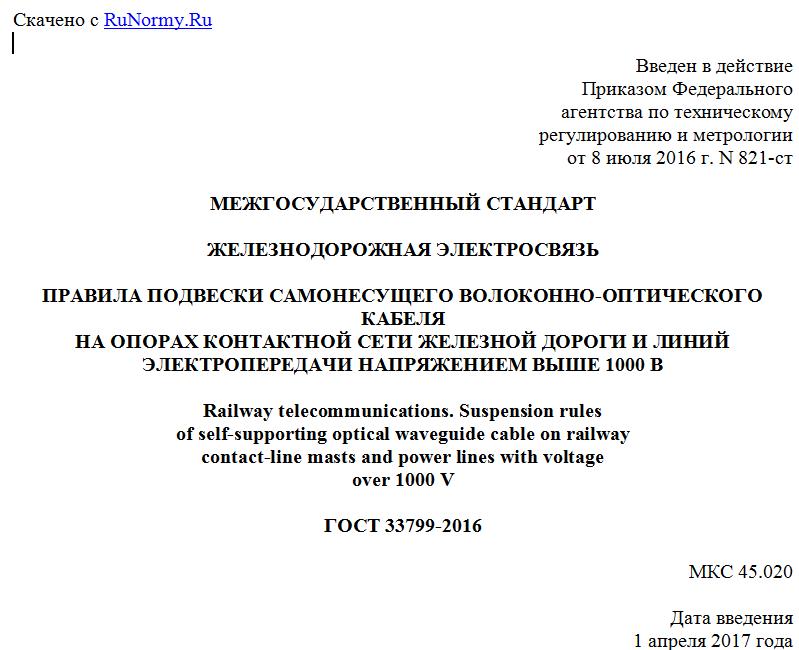

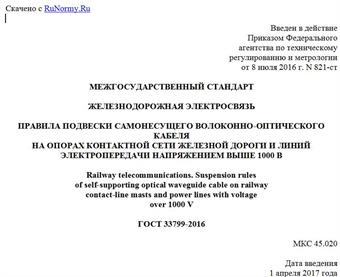

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 июля 2016 г. N 821-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЖЕЛЕЗНОДОРОЖНАЯ ЭЛЕКТРОСВЯЗЬ
ПРАВИЛА ПОДВЕСКИ САМОНЕСУЩЕГО ВОЛОКОННО-ОПТИЧЕСКОГО КАБЕЛЯ
НА ОПОРАХ КОНТАКТНОЙ СЕТИ ЖЕЛЕЗНОЙ ДОРОГИ И ЛИНИЙ
ЭЛЕКТРОПЕРЕДАЧИ НАПРЯЖЕНИЕМ ВЫШЕ 1000 В
Railway telecommunications. Suspension rules
of self-supporting optical waveguide cable on railway
contact-line masts and power lines with voltage
over 1000 V
ГОСТ 33799-2016
МКС 45.020
Дата введения
1 апреля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Обществом с ограниченной ответственностью "ТрансТелеКом-Бизнес" (ООО "ТрансТелеКом-Бизнес")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 524 "Железнодорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 мая 2016 г. N 88-П)
За принятие проголосовали:
Краткое наименование страны по МК (ISO 3166) 004-97 Код страны по МК (ISO 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 8 июля 2016 г. N 821-ст межгосударственный стандарт ГОСТ 33799-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 Настоящий стандарт подготовлен на основе применения ГОСТ Р 54720-2011
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает общие требования к порядку подвески самонесущего волоконно-оптического кабеля (далее - ВОК) на опорах контактной сети и линий электропередачи напряжением выше 1000 В и определяет основные положения технологии безопасного выполнения монтажных работ по подвеске ВОК. Стандарт также устанавливает требования к подвеске ВОК на мостах и в тоннелях.
Настоящий стандарт распространяется на ВОК, подвешиваемые на опорах контактной сети, линий электропередачи автоблокировки, линий электропередачи продольного электроснабжения и отдельно стоящих опорах, и предназначен для работников, связанных с проектированием, строительством, монтажом, техническим обслуживанием и ремонтом волоконно-оптических линий связи (далее - ВОЛС) на железнодорожном транспорте.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 9238-2013 Габариты железнодорожного подвижного состава и приближения строений
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 26599-85 Системы передачи волоконно-оптические. Термины и определения
ГОСТ 32895-2014 Электрификация и электроснабжение железных дорог. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 26599, ГОСТ 32895, а также следующие термины с соответствующими определениями:
3.1 анкеровка ВОК: Закрепление ВОК анкерами, рассчитанными на восприятие нагрузки и передачу ее опорному устройству.
3.2 волоконно-оптический кабель; ВОК: Кабельное изделие, содержащее оптические волокна, предназначенные для передачи информации с помощью световых сигналов.
3.3 заказчик: Организация (юридическое лицо, фирма), которая обратилась к другой организации с заявкой (заказом) на выполнение каких-либо работ, услуг и заключила договор на выполнение работ.
3.4 линия электропередачи напряжением выше 1000 В: Линия электропередачи автоблокировки или линия электропередачи продольного электроснабжения напряжением выше 1000 В, подвешенная на опорах контактной сети железной дороги или на самостоятельных опорах вдоль железной дороги.
3.5 оптическая кабельная муфта: Устройство для соединения двух и более оптических кабелей.
3.6 подрядчик: Специализированная организация, выполняющая работы на основании договоров подряда.
3.7 самонесущий волоконно-оптический кабель: Волоконно-оптический кабель с армирующими элементами, выполненными из стеклопластиковых прутков или синтетических нитей, предназначенный для подвески на опорах линий связи, контактной сети железных дорог, линий электропередачи.
3.8 стрела провеса провода (кабеля): Вертикальное расстояние между низшей точкой провода (кабеля) в пролете и прямой, соединяющей точки его крепления на опорах.
3.9 строительная длина ВОК: Нормированная длина кабельного изделия в одном отрезке, установленная стандартом или техническими условиями.
3.10 технологическая карта на подвеску ВОК: Форма технологической документации, в которой записан весь процесс подвески ВОК, указаны операции и их составные части, материалы, производственное оборудование и технологические режимы, необходимые для выполнения подвески время, квалификация работников.
3.11 трасса линии электропередачи напряжением выше 1000 В: Положение проекции оси воздушной линии электропередачи на поверхности земли.
4. Общие требования к подвеске самонесущего
волоконно-оптического кабеля
4.1. Требования к подвеске самонесущего волоконно-оптического кабеля на опорах контактной сети
4.1.1 Подвеску ВОК на опорах контактной сети следует осуществлять в соответствии с требованиями к устройству и технической эксплуатации контактной сети электрифицированных железных дорог, действующих на территории государства, принявшего стандарт <1>.
--------------------------------
<1> В Российской Федерации действуют ЦЭ-868 "Правила устройства и технической эксплуатации контактной сети электрифицированных железных дорог". Утверждены МПС РФ 11 декабря 2001 г.
Не допускаются схемы подвески ВОК, при которых для его обслуживания требуется снятие напряжения с проводов контактной сети.
4.1.2 Подвеску ВОК следует осуществлять на эксплуатируемых металлических или железобетонных опорах контактной сети при условии, что несущая способность этих опор достаточна для восприятия всех действующих и дополнительных нагрузок от подвешиваемого ВОК, а расположение ВОК на опорах обеспечивает возможность производства работ на нем при наличии напряжения в контактной сети.
При невозможности выполнения указанных требований подвеску ВОК следует осуществлять на опорах линий электропередачи автоблокировки или линий электропередачи продольного электроснабжения.
Допускается подвеска кабеля на опорах линий электропередачи автоблокировки или линий электропередачи продольного электроснабжения (при условии наличия таковых) также для неэлектрифицированных участков железных дорог.
На электрифицированных участках железных дорог с тягой переменного тока следует применять ВОК с противотрекинговой оболочкой.
4.1.3 Подвеску ВОК на опорах контактной сети следует осуществлять с полевой стороны.
Расстояния от нижней точки ВОК при максимальной стреле провеса до поверхности земли или других сооружений, до других проводов при их взаимном пересечении или сближении, а также до частей контактной сети, находящихся под напряжением, должны быть не менее установленных в таблице 1.
Таблица 1
Наименование объекта пересечения или сближения Наименьшее допустимое расстояние от ВОК до объекта пересечения или сближения, м
Поверхность земли:
- в населенной местности 6,0
- в ненаселенной местности и до головки рельса в пределах искусственных сооружений 5,0
- в труднодоступных местах 4,0
- на склонах гор, скал, утесов 1,0
- на пересечениях с железнодорожными путями 7,5
Головки рельсов неэлектрифицированных и электрифицированных участков пути 7,5
Несущий трос и контактный провод 2,0
Конструкции, находящиеся под напряжением от 3 до 25 кВ:
