Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 мая 2016 г. N 403-ст

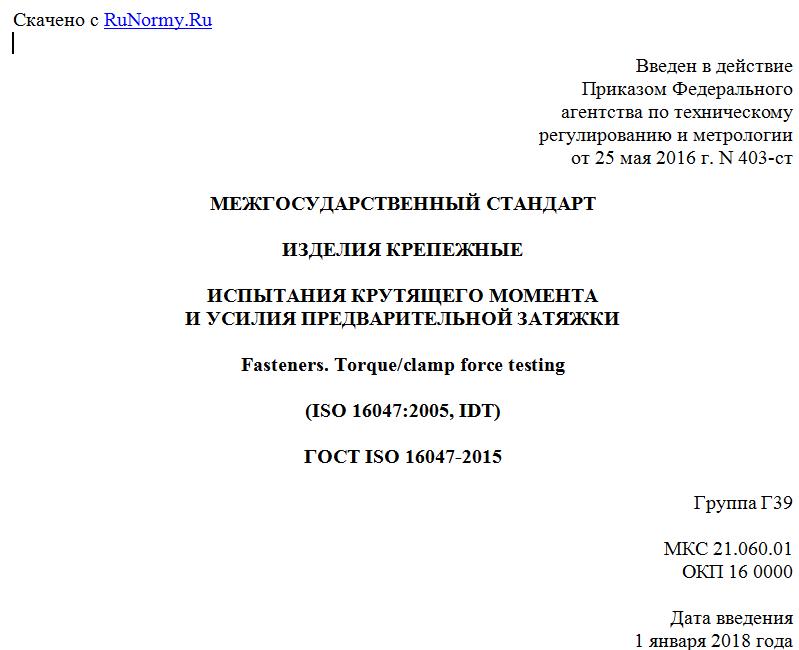

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ КРЕПЕЖНЫЕ
ИСПЫТАНИЯ КРУТЯЩЕГО МОМЕНТА
И УСИЛИЯ ПРЕДВАРИТЕЛЬНОЙ ЗАТЯЖКИ
Fasteners. Torque/clamp force testing
(ISO 16047:2005, IDT)
ГОСТ ISO 16047-2015
Группа Г39
МКС 21.060.01
ОКП 16 0000
Дата введения
1 января 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени Научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 г. N 80-П)
За принятие стандарта голосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 мая 2016 г. N 403-ст межгосударственный стандарт ГОСТ ISO 16047-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2018 г.
5 Настоящий стандарт идентичен международному стандарту ISO 16047:2005 "Изделия крепежные. Испытания крутящего момента/усилия предварительной затяжки" ("Fasteners - Torque/clamp force testing", IDT), включая изменение к нему ISO 16047:2005/Amd 1:2012.
Международный стандарт разработан техническим комитетом ISO/TC 2 "Изделия крепежные" совместно с CEN/TC 185 "Изделия крепежные механические".
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт определяет условия для проведения испытаний крутящего момента и усилия предварительной затяжки для крепежных изделий с резьбой или аналогичных деталей.
Настоящий стандарт применяется в основном для болтов, винтов и гаек с метрической резьбой размерами от М3 до М39 из углеродистой и легированной стали, механические свойства которых установлены в ISO 898-1, ISO 898-2. Они применимы к комбинации других крепежных изделий с наружной и внутренней резьбами по ISO 68-1.
Настоящий стандарт не применяется для резьбовых штифтов и аналогичных деталей, не подвергаемых растягивающим напряжениям, для болтов с прессованной резьбой и для самостопорящихся крепежных изделий.
Если не согласовано иное, то испытания проводят при комнатной температуре. Испытания при установленных условиях проводят при температуре от 10 °C до 35 °C.
Этот способ позволяет определять свойства затяжки крепежных изделий с резьбой и аналогичных деталей.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все изменения).
ISO 68-1 ISO General purpose metric screw thread - Basic profil - Part 1: Metric screw thread (Резьбы ИСО общего назначения - Основной профиль - Часть 1: Резьбы метрические)
ISO 273:1979 Fasteners - Clearance holes for bolts and screws (Изделия крепежные - Отверстия с зазором для болтов и винтов)
ISO 898-1 Mechanical properties of fasteners made of carbon steel and alloy steel - Part 1: Bolts, screws and studs with specified property classes - Coarse thread and fine pitch thread (Механические свойства крепежных изделий из углеродистых и легированных сталей - Часть 1: Болты, винты и шпильки установленных классов прочности - Крупный и мелкий шаг резьбы)
ISO 898-2 Mechanical properties of fasteners made of carbon steel and alloy steel - Part 2: Nuts with specified property classes - Coarse thread and fine pitch thread (Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 2. Гайки установленных классов прочности - Крупный и мелкий шаг резьбы)
ISO 4014 Hexagon head bolts - Product grades A and B (Болты с шестигранной головкой - Классы точности A и B)
ISO 4017 Hexagon head screws - Product grades A and B (Винты с шестигранной головкой. Классы точности A и B)
ISO 4032 Hexagon regular nuts (style 1) - Product grades A and B (Гайки шестигранные нормальные (тип 1) - Классы точности A и B
ISO 4033 Hexagon high nuts (style 2) - Product grades A and B (Гайки шестигранные высокие (тип 2) - Классы точности A и B)
ISO 4042:1999 Fasteners - Electroplated coatings (Изделия крепежные - Электролитические покрытия)
ISO 4759-3:2000 Tolerances for fasteners - Part 3: Plain washers for bolts, screws and nuts - Product grades A and C (Изделия крепежные. Допуски - Часть 3: Плоские шайбы для болтов, винтов и гаек. Классы точности A и C)
ISO 4762 Hexagon socket head cap screws (Винты с цилиндрической головкой и шестигранным углублением под ключ)
IS0 6892 <1> Metallic materials - Tensile testing at ambient temperature
--------------------------------
<1> Стандарт заменен на ISO 6892-1:2009. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
ISO 7093-1 Plain washers - Large series - Part 1: Product grade A (Шайбы плоские - Крупная серия - Часть 1: Класс точности A)
ISO 8673 Hexagon regular nuts (style 1) with metric fine pitch thread - Product grades A and B (Гайки шестигранные нормальные (тип 1) с метрической резьбой с мелким шагом - Классы точности A и B)
ISO 8674 Hexagon high nuts (style 2) with metric fine pitch thread - Product grades A and B (Гайки шестигранные высокие (тип 2) с метрической резьбой с мелким шагом - Классы точности A и B)
ISO 8765 Hexagon head bolts with metric fine pitch thread - Product grades A and B (Болты с шестигранной головкой с мелким шагом резьбы. Классы точности A и B)
ISO 15071 Hexagon bolts with flange - Small series - Product grade A (Болты шестигранные с фланцем - Легкая серия - Класс точности A)
ISO 15072 Hexagon bolts with flange with metric fine pitch thread - Small series - Product grade A (Болты с шестигранной головкой с мелким шагом резьбы - Легкая серия - Класс точности A)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 усилие предварительной затяжки F (clamp force F): Осевая растягивающая сила, воздействующая на цилиндрический стержень болта, винта, или сжимающая сила, воздействующая на стягиваемые детали во время затягивания.
3.2 усилие предварительной затяжки на пределе текучести Fy (yield clamp force Fy): Усилие предварительной затяжки, при котором под действием объемного напряженного состояния, возникающего при затягивании, удлинение цилиндрического стержня болта, винта превышает упругое.
3.3 усилие разрыва Fu (ultimate clamp force Fu): Максимальное усилие предварительной затяжки, при котором под действием объемного напряженного состояния при затягивании возникает разрыв цилиндрического стержня болта, винта.
3.4 крутящий момент затяжки T (tightening torque wrenching torque applied torque T): Крутящий момент, воздействующий на гайку или болт/винт во время затягивания.
3.5 крутящий момент на пределе текучести Ty (yield tightening torque Ty): Крутящий момент, при котором достигается усилие предварительной затяжки на пределе текучести.
3.6 крутящий момент в резьбе Tth (thread torque Tth): Крутящий момент, который воздействует через сопряженную резьбу на цилиндрический стержень болта, винта.
3.7 крутящий момент трения на опорной поверхности Tb (bearing surface friction torque Tb): Крутящий момент, который воздействует при затягивании через
