Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 2 июня 2016 г. N 503-ст

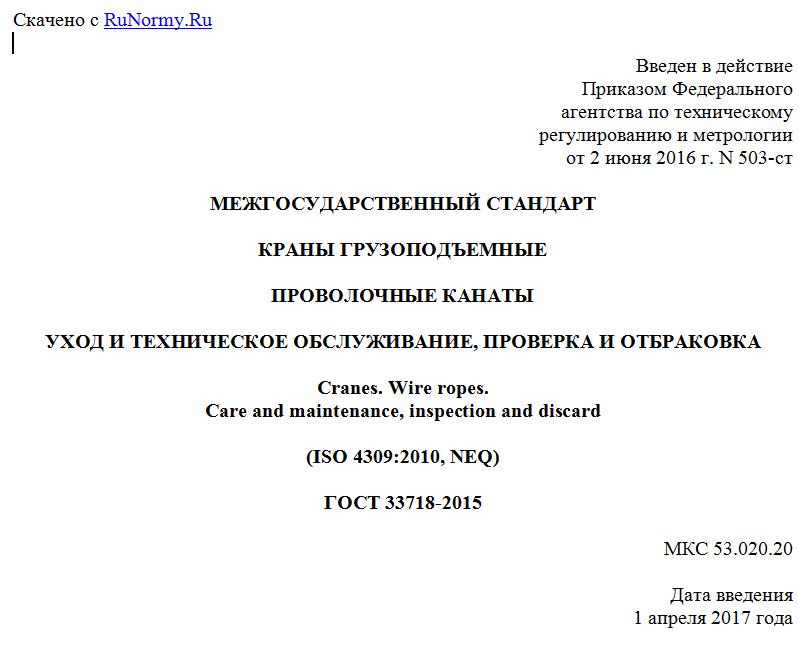

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КРАНЫ ГРУЗОПОДЪЕМНЫЕ
ПРОВОЛОЧНЫЕ КАНАТЫ
УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ПРОВЕРКА И ОТБРАКОВКА
Cranes. Wire ropes.
Care and maintenance, inspection and discard
(ISO 4309:2010, NEQ)
ГОСТ 33718-2015
МКС 53.020.20
Дата введения
1 апреля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Акционерным обществом "РАТТЕ" (АО "РАТТЕ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 декабря 2015 г. N 83-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 2 июня 2016 г. N 503-ст межгосударственный стандарт ГОСТ 33718-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ISO 4309:2010 "Краны грузоподъемные. Проволочные канаты. Уход и техническое обслуживание, инспекция и браковка" ("Cranes - Wire ropes - Care and maintenance, inspection and discard", NEQ)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт устанавливает требования к уходу и техническому обслуживанию, проверкам и отбраковке стальных канатов кранов по классификации международного стандарта ISO 4306-1:2007 Cranes - Vocabulary - Part 1: General (Краны - Словарь. Часть 1. Общие термины) и с учетом нормативных положений, содержащихся в международном стандарте ISO 4309:2010 Cranes - Wire ropes - Care and maintenance, inspection and discard (Краны грузоподъемные. Проволочные канаты. Уход и техническое обслуживание, инспекция и браковка). Применение положений данного стандарта на добровольной основе может быть использовано при подтверждении и оценке соответствия грузоподъемных кранов требованиям Технического регламента Таможенного союза "О безопасности машин и оборудования" (ТР ТС 010/2011).
1. Область применения
Настоящий стандарт устанавливает общие принципы для ухода, технического обслуживания, контроля и отбраковки стальных проволочных канатов (далее - канаты).
Настоящий стандарт распространяется на все виды грузоподъемных кранов в соответствии с [1], а также на плавучие и оффшорные краны.
Невыполнение требований настоящего стандарта может привести к увеличению риска использования кранов.
В настоящем стандарте принимается во внимание тот факт, что использование только блоков, изготовленных из полимерных материалов или с полимерным покрытием ручья, в механизмах с однослойной навивкой каната на барабан не рекомендуется. Это связано с тем обстоятельством, что в этом случае внутренние повреждения каната (обрывы внутренних проволочек) появляются раньше, чем появляется видимый износ или обрывы наружных проволочек. Контроль таких канатов должен проводиться с применением приборов неразрушающего контроля. В связи с этим данный стандарт не содержит рекомендаций по отбраковке канатов, используемых в таких механизмах.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2688-80 Канат двойной свивки типа ЛК-Р конструкции 6 x 19(1 + 6 + 6/6) + 1 о. с. Сортамент
ГОСТ 3066-80 Канат двойной свивки типа ЛК-О конструкции 6 x 7(1 + 6) + 1 x 7(1 + 6). Сортамент
ГОСТ 3069-80 Канат двойной свивки типа ЛК-О конструкции 6 x 7(1 + 6) + 1 о. с. Сортамент
ГОСТ 3071-88 Канат стальной двойной свивки типа ТК конструкции 6 x 37(1 + 6 + 12 + 18) + 1 о. с. Сортамент
ГОСТ 3077-80 Канат двойной свивки типа ЛК-О конструкции 6 x 19(1 + 9 + 9) + 1 о. с. Сортамент
ГОСТ 3079-80 Канат двойной свивки типа ТЛК-0 конструкции 6 x 37(1 + 6 + 15 + 15) + 1 о. с. Сортамент
ГОСТ 3081-80 Канат двойной свивки типа ЛК-О конструкции 6 x 19(1 + 9 + 9) + 7 x 7(1 + 6). Сортамент
ГОСТ 3083-80 Канат двойной свивки типа ЛК-О конструкции 6 x 30(0 + 15 + 15) + 7 о. с. Сортамент
ГОСТ 3088-80 Канат двойной свивки многопрядный типа ЛК-Р конструкции 18 x 19(1 + 6 + 6/6) + 1 о. с. Сортамент
ГОСТ 3097-80 Канаты двойной свивки типа ТК конструкции 8 x 16(0 + 5 + 11) + 9 о. с., типа ЛК-О конструкции 8 x 6(0 + 6) + 9 о. с. Сортамент
ГОСТ 3241-91 Канаты стальные. Технические условия
ГОСТ 7665-80 Канат двойной свивки типа ЛК-3 конструкции 6 x 25(1 + 6; 6 + 12) + 1 о. с. Сортамент
ГОСТ 7667-80 Канат двойной свивки типа ЛК-3 конструкции 6 x 25(1 + 6; 6 + 12) + 7 x 7(1 + 6). Сортамент
ГОСТ 7668-80 Канат двойной свивки типа ЛК-РО конструкции 6 x 36(1 + 7 + 7/7 + 14) + 1 о. с. Сортамент
ГОСТ 7669-80 Канат двойной свивки типа ЛК-РО конструкции 6 x 36(1 + 7 + 7/7 + 14) + 7 x 7(1 + 6). Сортамент
ГОСТ 7681-80 Канат двойной свивки многопрядный типа ЛК-О конструкции 18 x 7(1 + 6) + 1 о. с. Сортамент
ГОСТ 14954-80 Канат двойной свивки типа ЛК-Р конструкции 6 x 19(1 + 6 + 6/6) + 7 x 7(1 + 6). Сортамент
ГОСТ 25835-83 Краны грузоподъемные. Классификация механизмов по режимам работы
ГОСТ 33166.1-2014 Краны грузоподъемные. Требования к механизмам. Часть 1. Общие положения
ГОСТ 33709.1-2015 Краны грузоподъемные. Словарь. Часть 1. Общие положения
ГОСТ 33710-2015 Краны грузоподъемные. Выбор канатов, барабанов и блоков
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 3241, ГОСТ 25835, ГОСТ 33709.1, ГОСТ 33710, [1], [2], а также следующие термины с соответствующими определениями:
3.1 номинальный диаметр каната d: Диаметр каната, указываемый в обозначении каната.
3.2 фактический диаметр каната dm: Средняя величина, полученная от двух измерений диаметра каната, выполненных под углом 90° относительно друг друга по крайним наружным точкам каната.
3.3 базовый диаметр каната dref: Фактический диаметр каната, измеренный на участке каната, не подвергающемся изгибу (на блоках или барабане) сразу после первоначальной обкатки каната.
Примечание - Данный диаметр используется в качестве базового при последующих проверках состояния каната.
3.4 зона перехлеста: Часть каната (зона на канате), переходящая с одного слоя каната на другой при многослойной навивке каната на барабан.
3.5 оборот: Один оборот каната вокруг барабана.
3.6 бобина: Катушка с фланцами, предназначенная для перевозки и хранения проволочного каната.
3.7 периодическая проверка каната: Визуальный осмотр каната по всей его длине, совмещенный с измерительным контролем и, при необходимости, оценкой его внутреннего состояния.
3.8 компетентный специалист: Специалист, обладающий знаниями и опытом, достаточными для оценки состояния каната и принятия решения о возможности дальнейшей эксплуатации каната, а также назначения минимального интервала между проверками каната.
3.9 степень повреждения: Количественная оценка повреждения каната, выраженная в процентах от максимального допустимого значения повреждения.
Примечание - Данный показатель может относиться как к отдельному дефекту (например, оборванные наружные проволочки), так и к нескольким дефектам (например, оборванные проволочки и уменьшение фактического диаметра каната).
3.10 свободный конец каната: Конец каната, не закрепленный на барабане.
4. Уход и техническое обслуживание
4.1. Общие положения
Техническое обслуживание канатов должно осуществляться в соответствии с инструкцией по эксплуатации крана.
В случае отсутствия в технической документации указаний по уходу и техническому обслуживанию канатов, установленных на кране, следует руководствоваться положениями настоящего стандарта.
