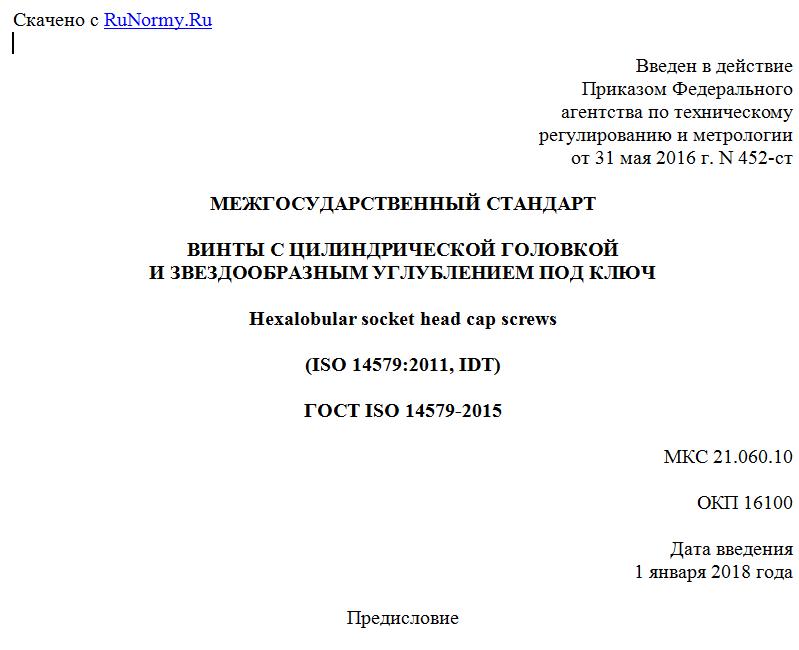

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ
И ЗВЕЗДООБРАЗНЫМ УГЛУБЛЕНИЕМ ПОД КЛЮЧ
Hexalobular socket head cap screws
(ISO 14579:2011, IDT)
ГОСТ ISO 14579-2015
МКС 21.060.10
ОКП 16100
Дата введения
1 января 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие стандарта голосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 31 мая 2016 г. N 452-ст межгосударственный стандарт ГОСТ ISO 14579-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2018 г.
5 Настоящий стандарт идентичен международному стандарту ISO 14579:2011 "Винты с цилиндрической головкой и звездообразным углублением под ключ" ("Hexalobular socket head cap screws", IDT).
Международный стандарт разработан техническим комитетом ISO/TC 2 "Крепежные изделия" Международной организации по стандартизации (ISO).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает характеристики винтов с цилиндрической головкой и звездообразным углублением под ключ с резьбой от М2 до М20 для изделий класса точности A.
В случаях, когда необходимы характеристики, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из действующих международных стандартов, например ISO 261, ISO 888, ISO 898-1, ISO 965-2, ISO 965-3, ISO 3506-1 и ISO 4759-1.
2. Нормативные ссылки
Следующие нормативные документы обязательны при применении настоящего стандарта. Для датированных ссылок применять только указанные ниже стандарты. Для недатированных ссылок применять последнее издание ссылочных документов (включая все изменения).
ISO 225 Fasteners - Bolts, screws, studs and nuts - Symbols and descriptions of dimensions (Изделия крепежные - Болты, винты, шпильки и гайки - Символы и обозначения размеров)
ISO 261 ISO general purpose metric screw threads - General plan (Резьбы метрические ISO общего назначения - Общий вид)
ISO 898-1 Mechanical properties of fasteners made of carbon steel and alloy steel - Part 1: Bolts, screws and studs with specified property classes - Coarse thread and fine pitch thread (Механические свойства крепежных изделий из углеродистых и легированных сталей - Часть 1: Болты, винты и шпильки установленных классов прочности - Крупная и мелкая резьба)
ISO 965-2 ISO general purpose metric screw threads - Tolerances - Part 2: Limits of sizes for general purpose external and internal screw threads - Medium quality (Резьбы метрические ISO общего назначения - Допуски - Часть 2: Предельные размеры для наружной и внутренней резьб общего назначения - Средний класс точности)
ISO 965-3 ISO general purpose metric screw threads - Tolerances - Part 3: Deviations for constructional threads (Резьбы метрические ISO общего назначения - Допуски - Часть 3: Отклонения для конструкционных резьб)
ISO 3269 Fasteners - Acceptance inspection (Изделия крепежные - Приемочный контроль)
ISO 3506-1 Mechanical properties of corrosion-resistant stainless steel fasteners - Part 1: Bolts, screws and studs (Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали - Часть 1: Болты, винты и шпильки)
ISO 4042 Fasteners - Electroplated coatings (Изделия крепежные - Электролитические покрытия)
ISO 4753 Fasteners - Ends of parts with external ISO metric thread (Изделия крепежные - Концы деталей с наружной метрической резьбой)
ISO 4759-1 Tolerances for fasteners - Part 1: Bolts, screws, studs and nuts - Product grades A, B and C (Изделия крепежные. Допуски - Часть 1: Болты, винты, шпильки и гайки. Классы точности A, B и C)
ISO 6157-1 Fasteners - Surface discontinuities - Part 1: Bolts, screws and studs for general requirements (Изделия крепежные - Дефекты поверхности - Часть 1: Болты, винты и шпильки общего назначения)
ISO 6157-3 Fasteners - Surface discontinuities - Part 3: Bolts, screws and studs for special requirements (Изделия крепежные - Дефекты поверхности - Часть 3: Болты, винты и шпильки специального назначения)
ISO 8839 Mechanical properties of fasteners - Bolts, screws, studs and nuts made of non ferrous metals (Механические свойства крепежных изделий - Болты, винты, шпильки и гайки из цветных металлов)
ISO 8992 Fasteners - General requirements for bolts, screws, studs and nuts (Изделия крепежные - Общие требования для болтов, винтов, шпилек и гаек)
ISO 10664 Hexalobular internal driving feature for bolts and screws (Углубление звездообразное под ключ для болтов и винтов)
ISO 10683 Fasteners - Nonelectrolytically applied zinc flake coatings (Изделия крепежные - Неэлектролитические цинк-ламельные покрытия)
3. Размеры
Размеры винтов указаны на рисунке 1 и в таблице 1.
Максимальные размеры зоны перехода от стержня к головке:
lf, max = 1,7 rmax
rmax = (da, max - ds, max)/2
rmin, см. таблицу 1
--------------------------------
<a> Размер ds является действительным, если установлен размер ls.
<b> Для типоразмеров <= М4 допускается выполнять конец без фаски по ISO 4753.
<c> Участок неполной резьбы u <= 2P.
<d> Верхняя кромка головки скруглена или с фаской по выбору изготовителя.
<e> Нижняя кромка головки может быть скруглена или с фаской до размера dw и должна быть без заусенцев.
<f> Базовая линия для dw.
Рисунок 1
Таблица 1
Размеры
В миллиметрах
Продолжение таблицы 1
