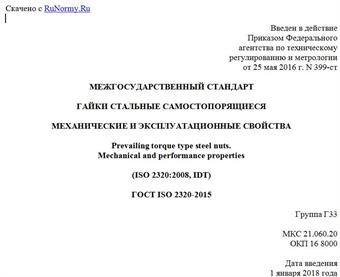

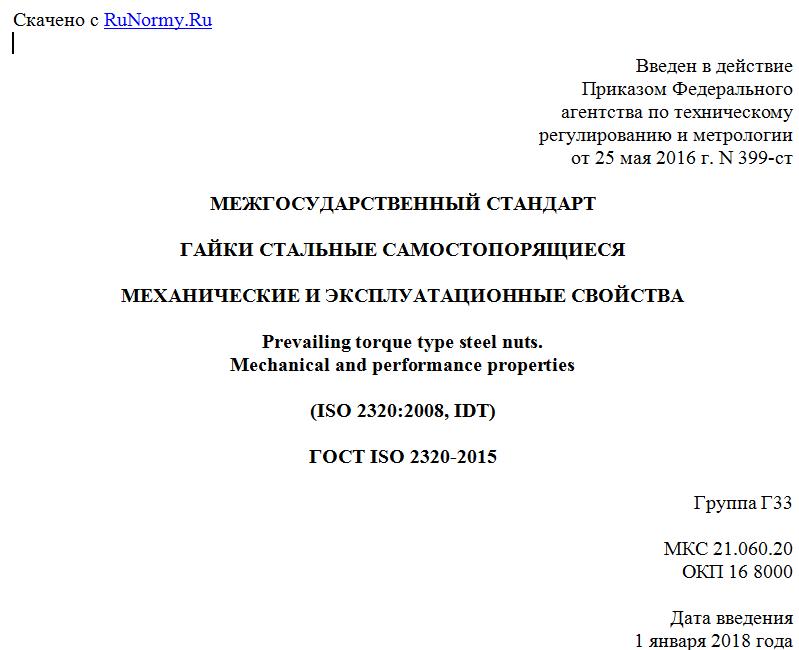

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 мая 2016 г. N 399-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ СТАЛЬНЫЕ САМОСТОПОРЯЩИЕСЯ
МЕХАНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ СВОЙСТВА
Prevailing torque type steel nuts.
Mechanical and performance properties
(ISO 2320:2008, IDT)
ГОСТ ISO 2320-2015
Группа Г33
МКС 21.060.20
ОКП 16 8000
Дата введения
1 января 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ") на основе собственного аутентичного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 г. N 80-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 мая 2016 г. N 399-ст межгосударственный стандарт ГОСТ ISO 2320-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2018 г.
5 Настоящий стандарт идентичен международному стандарту ISO 2320:2008 "Гайки стальные самостопорящиеся. Механические и эксплуатационные свойства" ("Prevailing torque type steel nuts - Mechanical and performance properties", IDT).
Международный стандарт разработан подкомитетом ISO/TC 2/SC 1 "Механические свойства крепежных изделий" технического комитета по стандартизации ISO/TC 2 "Крепежные изделия" Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" по состоянию на 1 января текущего года, а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает механические и эксплуатационные свойства самостопорящихся гаек при испытаниях в диапазоне температур окружающей среды от 10 °C до 35 °C, включая отдельное испытание по определению стопорящих свойств (эксплуатационных свойств) и/или свойств стопорящего момента и усилия предварительной затяжки.
Настоящий стандарт распространяется на самостопорящиеся гайки цельнометаллические и самостопорящиеся гайки с неметаллической вставкой:
a) с треугольной резьбой по ISO 68-1;
b) с комбинациями диаметров и шагов по ISO 261 и ISO 262;
c) с крупным шагом резьбы от М3 до М39 и механическими свойствами по ISO 898-2;
d) с мелким шагом резьбы от М8x1 до М39x3 и механическими свойствами по ISO 898-2;
e) в диапазоне температур от минус 50 °C до плюс 150 °C для цельнометаллических гаек.
Примечание 1 - См. раздел 7, абзац 3;
f) в диапазоне температур от минус 50 °C до плюс 120 °C для гаек с неметаллической вставкой.
Примечание 2 - См. раздел 7, абзац 4.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все изменения).
ISO 273:1979 Fasteners - Clearance holes for bolts and screws (Изделия крепежные - Отверстия с зазором для болтов и винтов)
ISO 898-1 Mechanical properties of fasteners made of carbon steel and alloy steel - Part 1: Bolts, screws and studs with specified property classes - Coarse thread and fine pitch thread (Механические свойства крепежных изделий из углеродистых и легированных сталей - Часть 1. Болты, винты и шпильки установленных классов прочности - Крупный и мелкий шаг резьбы)
ISO 898-2 Mechanical properties of fasteners made of carbon steel and alloy steel - Part 2: Nuts with specified property classes - Coarse thread and fine pitch thread (Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 2. Гайки установленных классов прочности - Крупный и мелкий шаг резьбы)
ISO 898-6 <1> Mechanical properties of fasteners - Part 6: Nuts with specified proof load values - Fine pitch thread (Механические свойства крепежных изделий - Часть 6. Гайки с установленными значениями контрольной нагрузки - Мелкий шаг резьбы)
--------------------------------
<1> Стандарт заменен на ISO 898-2:2012. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
ISO 965-2 ISO general purpose metric screw threads - Tolerances - Part 2: Limits of sizes for general purpose external and internal screw threads - Medium quality (Резьбы метрические ISO общего назначения - Допуски - Часть 2. Предельные размеры для наружной и внутренней резьб общего назначения. Средний класс точности)
ISO 16047 Fasteners - Torque/clamp force testing (Изделия крепежные - Испытания крутящего момента и усилия предварительной затяжки)
3. Термины и определения
В настоящем стандарте применены термины по ISO 16047, а также следующие термины с соответствующими определениями:
3.1 гайка самостопорящаяся (prevailing torque type nut): Гайка, которая не может свободно вращаться по сопряженной резьбе ввиду наличия в ней элемента, создающего стопорящий момент, и которая обеспечивает сопротивление вращению, не зависящее от усилия затяжки.
3.2 стопорящий момент гайки (prevailing torque developed by the nut): Крутящий момент, необходимый для вращения гайки по наружной резьбе сопряженной детали при отсутствии осевой нагрузки.
3.3 стопорящий момент при закручивании (prevailing-on torque): Крутящий момент для вращения гайки по наружной резьбе сопряженной детали, измеренный в процессе закручивания гайки при отсутствии усилия затяжки.
3.4 стопорящий момент при откручивании (prevailing-off torque): Крутящий момент для вращения гайки по наружной резьбе сопряженной детали на 360° после снятия усилия предварительной затяжки.
3.5 гайка самостопорящаяся цельнометаллическая (prevailing torque all metal type nut): Гайка, имеющая цельную и составную металлическую конструкцию, у которой характеристики стопорящего момента зависят от контролируемой деформации резьбы и/или основания гайки или металлической вставки (металлических вставок).
3.6 гайка самостопорящаяся с неметаллической вставкой (prevailing torque non-metallic insert type nut): Гайка, имеющая составную конструкцию, в которой характеристики стопорящего момента зависят от зафиксированной в гайке вставки (вставок) из неметаллического материала.
3.7 точка посадки (seating point): Точка, в которой при затяжке появляется усилие предварительной затяжки.
4. Обозначения
В настоящем стандарте применены обозначения по ISO 16047, а также следующие обозначения:
d - номинальный диаметр;
d4 - диаметр отверстия в приспособлении;
FP - пробная нагрузка;
F65 - нижнее предельное значение нагрузки для определения общего коэффициента трения при 65% от FP;
