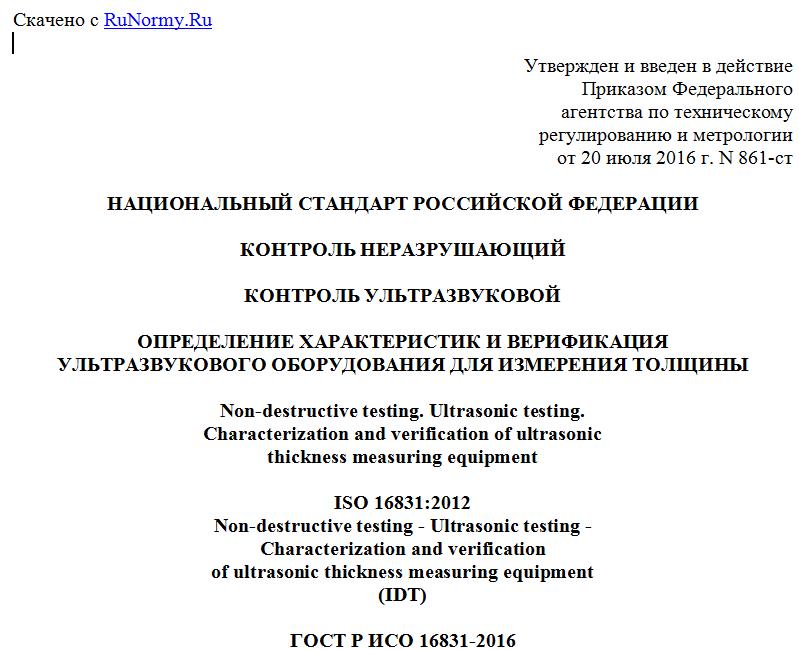

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 июля 2016 г. N 861-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ
КОНТРОЛЬ УЛЬТРАЗВУКОВОЙ
ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИК И ВЕРИФИКАЦИЯ
УЛЬТРАЗВУКОВОГО ОБОРУДОВАНИЯ ДЛЯ ИЗМЕРЕНИЯ ТОЛЩИНЫ
Non-destructive testing. Ultrasonic testing.
Characterization and verification of ultrasonic
thickness measuring equipment
ISO 16831:2012
Non-destructive testing - Ultrasonic testing -
Characterization and verification
of ultrasonic thickness measuring equipment
(IDT)
ГОСТ Р ИСО 16831-2016
ОКС 19.100
Дата введения
1 ноября 2016 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 371 "Неразрушающий контроль"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 июля 2016 г. N 861-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 16831:2012 "Контроль неразрушающий. Ультразвуковой контроль. Определение характеристик и верификация ультразвукового оборудования для измерения толщины" (ISO 16831:2012 "Non-destructive testing - Ultrasonic testing - Characterization and verification of ultrasonic thickness measuring equipment").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
ИСО 16831 был подготовлен подкомитетом SC 3 "Ультразвуковой контроль" технического комитета ISO/TC 135 "Контроль неразрушающий".
1. Область применения
Настоящий стандарт устанавливает методы и критерии приемки для оценки характеристик приборов для измерения толщины с помощью ультразвукового эхо-сигнала.
Настоящий стандарт охватывает прямые (цифровые) показания и отображение с помощью одно- или двухэлементных преобразователей.
Настоящий стандарт можно использовать для верификации оборудования при использовании его для измерения толщины.
2. Нормативные ссылки
Нижеследующие документы, на которые приводятся ссылки, являются обязательными для применения настоящего стандарта. В отношении недатированных ссылок действительно последнее издание публикации (включая любые изменения), на которую приведена ссылка.
ИСО 5577 Контроль неразрушающий. Ультразвуковой контроль. Словарь (ISO 5577 Non-destructive testing - Ultrasonic inspection - Vocabulary)
EN 1330-4 Контроль неразрушающий. Терминология. Часть 4. Термины, используемые в ультразвуковом контроле (EN 1330-4 Non-destructive testing - Terminology - Terms used in ultrasonic testing)
EN 10025-2 Изделия горячекатаные из конструкционных сталей. Часть 2. Технические условия поставки нелегированных конструкционных сталей (EN 10025-2 Hot rolled products of structural steels - Technical delivery conditions for non-alloy structural steels)
EN 12668-2 Контроль неразрушающий. Определение характеристик и поверка оборудования для ультразвукового контроля. Часть 2. Преобразователи (EN 12668-2 Non-destructive testing - Characterization and verification of ultrasonic examination equipment - Probes).
3. Термины и определения
В настоящем стандарте применены термины по ИСО 5577 и EN 1330-4.
4. Общие требования соответствия
Ультразвуковое оборудование для измерения толщины должно соответствовать настоящему стандарту и удовлетворять следующим условиям:
a) ультразвуковой прибор и преобразователь соответствуют техническим требованиям настоящего стандарта;
b) наличие сертификата соответствия, выданного организацией, сертифицированной в соответствии с ИСО 9001, или сертификата, выданного организацией, аккредитованной в соответствии с ИСО/МЭК 17050-1 и ИСО/МЭК 17050-2, или протокола испытания, выданного организацией, выполняющей собственную калибровку;
c) ультразвуковой прибор и преобразователь четко маркированы для идентификации изготовителя, типа и серии и содержат уникальный серийный номер;
d) наличие руководства пользователя для определенного типа и серии ультразвукового оборудования; технического условия изготовителя на соответствующий тип и серию ультразвукового оборудования, в которых определены эксплуатационные критерии в соответствии с настоящим стандартом.
Примечание - Технические условия изготовителя сами по себе не являются подтверждением измеренных значений, требуемых в пункте b).
5. Технические условия изготовителя на ультразвуковое
оборудование для измерения толщины
5.1. Общие положения
Технические условия производителя на определенную модель ультразвукового оборудования для измерения толщины должны содержать, как минимум, информацию, приведенную в 5.2 - 5.5. Значения, полученные в испытаниях, описанных в разделе 7, должны быть приведены в качестве номинальных значений с соответствующими допусками.
5.2. Общие данные
Должны быть указаны следующие данные:
a) размер;
b) масса (на рабочем этапе);
c) тип (типы) источника питания;
d) тип (типы) контактных гнезд преобразователя;
e) время работы батареи (новой, при максимальном потреблении энергии с определенной производительностью);
f) диапазоны температуры и напряжения (сети и/или батареи), в которых эксплуатация удовлетворяет техническим условиям - если необходим период прогрева, должна быть указана продолжительность этого периода;
g) форма индикации, когда низкое напряжение батареи приводит к выходу характеристик ультразвукового прибора за пределы технических условий;
h) частоты повторения импульсов (положения переключения и/или переменные диапазоны);
i) выходные сигналы монитора (при наличии), указывающие, когда измеренные значения выходят за пределы установленного допуска;
j) возможность с помощью этого оборудования выполнения измерения через покрытия;
k) минимальная и максимальная измеримая толщина определенного материала.
Примечание - Нулевую минимальную измеримую толщину нельзя верифицировать и, следовательно, ее не указывают;
l) точность и разрешение должны быть указаны в миллиметрах для стали (продольные волны).
5.3. Дисплей
Должны быть указаны следующие данные:
a) тип дисплея (алфавитно-цифровой или графический, а также светодиодный, жидкокристаллический или электронно-лучевой);
b) размер алфавитно-цифрового дисплея;
c) размер графического дисплея.
5.4. Генератор
Должны быть указаны следующие данные:
a) форма импульса генератора;
b) при каждой настройке энергии импульса с выходом, подключенным к соответствующему определенному преобразователю или к определенной искусственной нагрузке:
- импульсное напряжение генератора (размах);
- время нарастания импульса;
- длительность импульса (для прямоугольной волны - диапазон, в котором можно установить длительность импульса).
5.5. Приемник
Должны быть указаны следующие данные:
a) характеристики регулировки усиления, если они выбраны пользователем;
b) рабочий частотный диапазон.
5.6. Дополнительная информация
Также должна быть представлена След информация:
a) средства вывода и хранения данных (объем памяти);
b) хранение калибровочных параметров;
c) калибровочные механизмы;
d) средства отображения и воспроизведения;
e) время отклика дисплея;
f) число пикселей для отображения формы волны;
