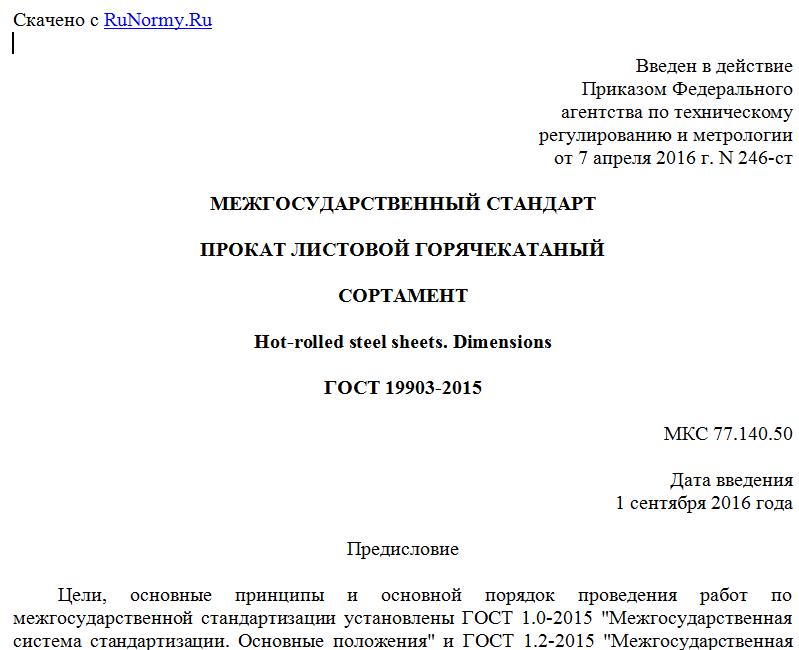

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 7 апреля 2016 г. N 246-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОКАТ ЛИСТОВОЙ ГОРЯЧЕКАТАНЫЙ
СОРТАМЕНТ
Hot-rolled steel sheets. Dimensions
ГОСТ 19903-2015
МКС 77.140.50
Дата введения
1 сентября 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Государственным предприятием "Украинский научно-технический центр металлургической промышленности "Энергосталь" (ГП "УкрНТЦ "Энергосталь"), Межгосударственным техническим комитетом по стандартизации МТК 327 "Прокат сортовой, фасонный и специальные профили"
2 ВНЕСЕН Министерством экономического развития и торговли Украины
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 27 августа 2015 г. N 79-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 7 апреля 2016 г. N 246-ст межгосударственный стандарт ГОСТ 19903-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2016 г.
5 ВЗАМЕН ГОСТ 19903-74
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на листовой горячекатаный прокат (далее - прокат) шириной 500 мм и более, изготовляемый в листах толщиной от 0,4 мм до 160,0 мм и рулонах толщиной от 1,2 мм до 25,0 мм.
2. Классификация. Основные параметры и размеры
2.1 Прокат подразделяют:
- по точности изготовления по толщине:
- повышенной - А;
- обычной - Б;
- по плоскостности:
- особо высокой - ПО;
- высокой - ПВ;
- улучшенной - ПУ;
- нормальной - ПН;
- по характеру кромки:
- с необрезной кромкой - НО;
- с обрезной кромкой - О;
- по размерам:
- с указанием размеров по толщине, ширине и длине в соответствии с размерами, указанными в таблице 1 и приложении А, - форма I;
- с указанием размеров по толщине в пределах, указанных в таблице 1, без указания размеров по ширине и длине - форма II;
- с указанием размеров, кратных по ширине и длине размерам, указанным в заказе, в пределах, установленных в таблице 1, - форма III;
- с указанием мерных размеров в пределах, указанных в таблице 1, с интервалами 10 мм по ширине и 50 мм по длине - форма IV.
Таблица 1
Размеры проката, изготовляемого в листах
В миллиметрах
Наименование параметра Значения номинальных размеров
Толщина 0,40; 0,45; 0,50; 0,55; 0,60; 0,63; 0,65; 0,70; 0,75; 0,80; 0,90; 1,00; 1,20; 1,30; 1,40; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,5; 6,0; 6,5; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0; 12,5; 13,0; 13,5; 14,0; 14,5; 15,0; 15,5; 16,0; 16,5; 17,0; 17,5; 18,0; 18,5; 19,0; 19,5; 20,0; 20,5; 21,0; 21,5; 22,0; 22,5; 23,0; 23,5; 24,0; 24,5; 25,0; 25,5; 26,0; 27,0; 28,0; 29,0; 30,0; 31,0; 32,0; 34,0; 36,0; 38,0; 40,0; 42,0; 45,0; 48,0; 50,0; 52,0; 55,0; 58,0; 60,0; 62,0; 65,0; 68,0; 70,0; 72,0; 75,0; 78,0; 80,0; 82,0; 85,0; 87,0; 90,0; 92,0; 95,0; 100,0; 105,0; 110,0; 115,0; 120,0; 125,0; 130,0; 135,0; 140,0; 145,0; 150,0; 155,0; 160,0
Ширина 500; 510; 600; 650; 670; 700; 710; 750; 800; 850; 900; 950, 1000; 1100; 1250; 1400; 1420; 1500; 1600; 1700; 1800; 1900; 2000; 2100; 2200; 2300; 2400; 2500; 2600; 2700; 2800; 2900; 3000; 3200; 3400; 3600; 3800; 4000; 4200; 4400
Длина 710; 1200; 1400; 1420; 1500; 1600; 1700; 1800; 1900; 2000; 2200; 2500; 2800; 3000; 3200; 3400; 3500; 3600; 4000; 4500; 5000; 5500; 6000; 6500; 7000; 7500; 8000; 8200; 8500; 9000; 10000; 11000; 12000
По согласованию изготовителя с потребителем интервалы по ширине и длине могут быть уменьшены.
Изготовление листового проката мерных размеров, отличающихся от размеров, указанных в таблице 1 и приложении А, производится по согласованию изготовителя с потребителем;
- по видам:
- листы;
- рулоны.
Примечание - Листы изготовляют путем полистной прокатки или порезки проката по размерам.
2.2 Размеры проката, изготовляемого в листах, должны соответствовать указанным в таблице 1, в рулонах - в таблице 2. По согласованию изготовителя с потребителем допускается изготовление проката других размеров.
Таблица 2
Размеры проката, изготовляемого в рулонах
В миллиметрах
Ширина проката Толщина проката, изготовляемого в рулонах
500; 530; 600; 630; 1000; 1100; 1250 1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0; 12,7; 13,0; 13,5; 14,0; 14,5; 15,0; 15,5; 16,0; 16,5; 17,0; 17,5; 18,0; 18,5; 19,0; 19,5; 20,0; 20,5; 21,0; 21,5; 22,0; 22,5; 23,0; 23,5; 24,0; 24,5; 25,0
550 1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,5; 12,0; 12,7
650; 670; 700; (710); 750; 800; 850; 900; 950; 1400; (1420); 1500 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0; 12,7; 13,0; 13,5; 14,0; 14,5; 15,0; 15,5; 16,0; 16,5; 17,0; 17,5; 18,0; 18,5; 19,0; 19,5; 20,0; 20,5; 21,0; 21,5; 22,0; 22,5; 23,0; 23,5; 24,0; 24,5; 25,0
1600; 1700; 1800 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0; 12,7; 13,0; 13,5; 14,0; 14,5; 15,0; 15,5; 16,0; 16,5; 17,0; 17,5; 18,0; 18,5; 19,0; 19,5; 20,0; 20,5; 21,0; 21,5; 22,0; 22,5; 23,0; 23,5; 24,0; 24,5; 25,0
1900; 2000 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0
2100; 2200 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0
2.3 Предельные отклонения по толщине проката, изготовляемого в листах и рулонах, не должны превышать значений, указанных в таблицах 3 и 4.
Таблица 3
Предельные отклонения по толщине проката, изготовляемого
в листах и рулонах
В миллиметрах
Толщина проката (листы и рулоны) Предельные отклонения по толщине проката при ширине
От 500 до 750 включ. Св. 750 до 1000 включ. Св. 1000 до 1500 включ. Св. 1500 до 2000 включ. Св. 2000 до 2300 включ. Св. 2300 до 2700 включ. Св. 2700 до 3000 включ.
А Б А Б А Б А Б А Б А Б А Б
От 0,40 до 0,50 включ. +/- 0,05 +/- 0,07 - - - - - - - - - - - -
Св. 0,50 " 0,60 " +/- 0,06 +/- 0,08 - - - - - - - - - - - -
" 0,60 " 0,75 " +/- 0,07 +/- 0,09 +/- 0,07 +/- 0,09 - - - - - - - - - -
" 0,75 " 0,90 " +/- 0,08 +/- 0,10 +/- 0,08 +/- 0,10 +/- 0,12 +/- 0,15 - - - - - - - -
" 0,90 " 1,10 " +/- 0,09 +/- 0,11 +/- 0,09 +/- 0,12 +/- 0,12 +/- 0,15 - - - - - - - -
" 1,10 " 1,20 " +/- 0,10 +/- 0,12 +/- 0,11 +/- 0,13 +/- 0,12 +/- 0,15 - - - - - - - -
" 1,20 " 1,30 " +/- 0,11 +/- 0,13 +/- 0,12 +/- 0,14 +/- 0,12 +/- 0,15 - - - - - - - -
" 1,30 " 1,40 " +/- 0,11 +/- 0,14 +/- 0,12 +/- 0,15 +/- 0,12 +/- 0,18 - - - - - - - -
" 1,40 " 1,60 " +/- 0,12 +/- 0,15 +/- 0,13 +/- 0,15 +/- 0,13 +/- 0,18 - - - - - - - -
" 1,60 " 1,80 " +/- 0,13 +/- 0,15 +/- 0,14 +/- 0,17 +/- 0,14 +/- 0,18 - - - - - - - -
" 1,80 " 2,00 " +/- 0,14 +/- 0,16 +/- 0,15 +/- 0,17 +/- 0,16 +/- 0,18 +/- 0,17 +/- 0,20 - - - - - -
" 2,00 " 2,20 " +/- 0,15 +/- 0,17 +/- 0,16 +/- 0,18 +/- 0,17 +/- 0,19 +/- 0,18 +/- 0,20 - - - - - -
" 2,20 " 2,50 " +/- 0,16 +/- 0,18 +/- 0,17 +/- 0,19 +/- 0,18 +/- 0,20 +/- 0,19 +/- 0,21 - - - - - -
