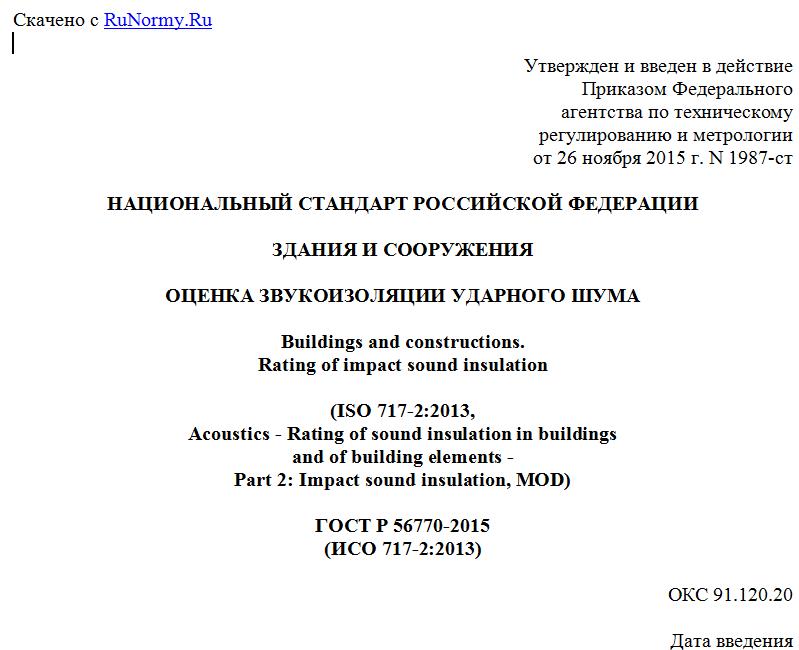

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 ноября 2015 г. N 1987-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЗДАНИЯ И СООРУЖЕНИЯ
ОЦЕНКА ЗВУКОИЗОЛЯЦИИ УДАРНОГО ШУМА
Buildings and constructions.
Rating of impact sound insulation
(ISO 717-2:2013,
Acoustics - Rating of sound insulation in buildings
and of building elements -
Part 2: Impact sound insulation, MOD)
ГОСТ Р 56770-2015
(ИСО 717-2:2013)
ОКС 91.120.20
Дата введения
1 июня 2016 года
Предисловие
1 ПОДГОТОВЛЕН федеральным государственным бюджетным учреждением "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" (НИИСФ РААСН) на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2015 г. N 1987-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 717-2:2013 "Акустика. Оценка звукоизоляции в зданиях и элементами зданий. Часть 2. Изоляция ударного шума" (ISO 717-2:2013 "Acoustics - Rating of sound insulation in buildings and of building elements - Part 2: Impact sound insulation") путем внесения технических отклонений, объяснение которым приведено во введении к настоящему стандарту. При этом дополнительные слова и фразы, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации и особенностей российской национальной стандартизации, выделены курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5)
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Методы измерения изоляции ударного шума в зданиях и элементами зданий стандартизованы ГОСТ Р ИСО 10140-3 и ГОСТ 27296. Эти методы дают параметры изоляции ударного шума в полосах частот. Цель настоящего стандарта - установить метод, посредством которого параметры изоляции ударного шума могут быть представлены одним числом, дающим интегральную оценку способности конструкции изолировать ударный шум.
Данный метод широко применяется с 1968 года. Однако в процессе его практического применения накоплены определенные данные, свидетельствующие, что он может быть улучшен посредством добавления члена спектральной адаптации. Рекомендуется накопить опыт применения усовершенствованного метода.
Ссылки на стандарты, в соответствии с которыми определяют исходные данные для одночисловой оценки, приведены в качестве примеров и поэтому не полны.
Настоящий стандарт имеет следующие отличия от примененного в нем международного стандарта ИСО 717-2:2013:
- в соответствии с требованиями ГОСТ Р 1.5-2012 (подраздел 4.3) ссылки на международные стандарты ИСО 10140-1, ИСО 10140-3 и ИСО 10140-5 заменены ссылками на идентичные им национальные стандарты Российской Федерации ГОСТ Р ИСО 10140-1, ГОСТ Р ИСО 10140-3 и ГОСТ Р ИСО 10140-5, ссылка на не введенный в Российской Федерации международный стандарт ИСО 140-7, устанавливающий методы измерения изоляции ударного шума полов в натурных условиях, заменена ссылкой на ГОСТ 27296, действующий в качестве национального стандарта Российской Федерации;
- раздел 2 и текст стандарта дополнены ссылкой на ГОСТ 17187, вводящий частотную коррекцию в соответствии с характеристикой A шумомера;
- уточнено наименование второй графы таблиц 1 и 2 в соответствии с характером приведенных в графе величин, ссылки на международные стандарты заменены ссылками на ГОСТ 27296 и ГОСТ Р ИСО 10140-3, при этом поскольку в ГОСТ 27296 определения приведенных во втором столбце величин и формулы, используемые для их расчета, приведены в разных структурных элементах стандарта, даны ссылки на структурный элемент, содержащий определение величины, и на формулу, используемую для ее расчета; ссылки выполнены в соответствии с требованиями ГОСТ 1.5 (подпункт 4.8.3.2);
- термин "стандартизованный уровень ударного шума" приведен в соответствие с термином, установленным ГОСТ 27296 - "стандартизованный приведенный уровень ударного шума"; аналогично изменено наименование соответствующего ему одночислового параметра;
- из текста стандарта исключены пояснения со ссылками на не введенный в Российской Федерации ИСО 80000, пояснение, ссылающееся на более раннюю редакцию примененного международного стандарта ISO 717-2:1982, источники периодической печати и элемент "Библиография";
- обозначения снижений уровня звукового давления ударного шума покрытиями полов и соответствующих им индексов в разделе 6 приведены в соответствие с данными примечания 2 определения 3.3; исправлено также обозначение члена спектральной адаптации в формуле (A.5) приложения A;
- кроме того, внесены незначительные изменения путем замены отдельных слов и добавления фраз, более точно раскрывающих смысл отдельных положений.
Указанные изменения выделены в тексте курсивом.
1. Область применения
Настоящий стандарт:
a) определяет одночисловые параметры изоляции ударного шума в зданиях, перекрытиями;
b) устанавливает правила определения этих параметров по результатам измерений, выполненных в третьоктавных полосах частот в соответствии с ГОСТ Р ИСО 10140-3 и ГОСТ 27296 и в октавных полосах частот в соответствии с методом ГОСТ 27296, предназначенным для измерений в натурных условиях;
c) определяет одночисловые параметры для оценки снижения ударного шума покрытиями полов и плавающими полами, вычисляемые по результатам измерений, выполненных по ГОСТ ИСО 10140-3 и ГОСТ 27296;
d) устанавливает метод вычисления индекса снижения уровня ударного шума покрытиями полов на легких перекрытиях.
Одночисловые параметры в соответствии с настоящим стандартом предназначены для оценки изоляции ударного шума и упрощения формулировки акустических требований в нормативных документах. Дополнительную одночисловую оценку, определяемую с точностью 0,1 дБ, принимают для выражения неопределенности (за исключением членов спектральной адаптации). Необходимые численные значения одночисловых параметров задают в соответствии с различными потребностями.
Оценка результатов по измерениям, выполненным в расширенном диапазоне частот, описана в приложении A.
Метод определения одночисловых параметров для плит тяжелых перекрытий совместно с покрытиями полов описан в приложении B.
Пример вычисления одночислового параметра приведен в приложении C.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 17187 (IEC 61672-1:2002) Шумомеры. Часть 1. Технические требования
ГОСТ 27296-2012 Здания и сооружения. Методы измерения звукоизоляции ограждающих конструкций
ГОСТ Р ИСО 10140-1 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 1. Правила испытаний строительных изделий определенного вида
ГОСТ Р ИСО 10140-3-2012 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 3. Измерение звукоизоляции ударного шума
ГОСТ Р ИСО 10140-5-2012 Акустика. Лабораторные измерения звукоизоляции элементов зданий. Часть 5. Требования к испытательным установкам и оборудованию
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 одночисловой параметр для оценки изоляции ударного шума, определяемый из измерений в третьоктавных полосах частот (single-number quantity for impact sound insulation rating derived from one-third-octave band measurements): Значение оценочной кривой на частоте 500 Гц после сдвига ее в соответствии с методом, установленным настоящим стандартом.
Примечание - Данную величину выражают в децибелах.
3.2 одночисловой параметр для оценки изоляции ударного шума, определяемый из измерений в октавных полосах частот (single-number quantity for impact sound insulation rating derived from octave band measurements): Значение соответствующей оценочной кривой на частоте 500 Гц после сдвига ее в соответствии с методом, установленным настоящим стандартом, уменьшенное на 5 дБ.
Примечания
1 Термины и обозначения одночисловых параметров зависят от способа измерения. Примеры приведены в таблице 1 для изоляции ударного шума элементами зданий и в таблице 2 для изоляции ударного шума между помещениями в зданиях.
2 Для явного различения между значениями с наличием и отсутствием косвенной передачи звука для первых (фактических по ГОСТ 27296) используют обозначения со штрихом (например, L'n).
3 Данную величину выражают в децибелах.
3.3 индекс снижения уровня ударного шума (weighted reduction in impact sound pressure level): Разность между индексами приведенного уровня ударного шума для эталонной несущей части тяжелого или легкого перекрытия без покрытия и с покрытием пола, определенными в соответствии с методом, установленным настоящим стандартом.
Примечания
1 Данный параметр, полученный для эталонной несущей части тяжелого перекрытия, обозначают через и выражают в децибелах.
2 Данный параметр, полученный для эталонной несущей части легкого перекрытия, обозначают через и выражают в децибелах. В соответствии с типом эталонного пола он может быть обозначен как , , .
