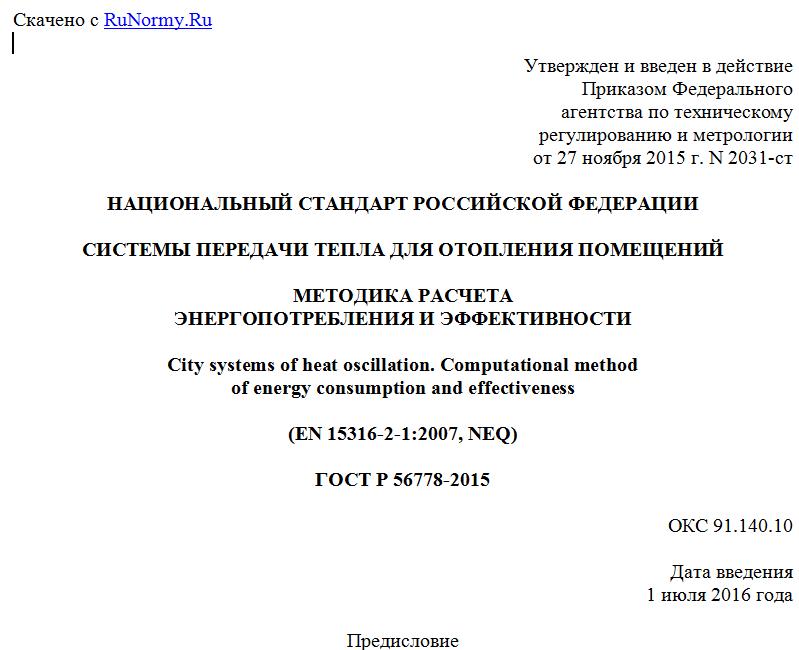

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 ноября 2015 г. N 2031-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ ПЕРЕДАЧИ ТЕПЛА ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ
МЕТОДИКА РАСЧЕТА
ЭНЕРГОПОТРЕБЛЕНИЯ И ЭФФЕКТИВНОСТИ
City systems of heat oscillation. Computational method
of energy consumption and effectiveness
(EN 15316-2-1:2007, NEQ)
ГОСТ Р 56778-2015
ОКС 91.140.10
Дата введения
1 июля 2016 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "СанТехПроект" (ООО "СанТехПроект")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2015 г. N 2031-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений европейского стандарта ЕН 15316-2-1:2007 "Системы отопления в зданиях. Метод расчета энергопотребления и эффективности систем. Часть 2-1. Городские системы теплообразования" (EN 15316-2-1:2007 "Deutsche Fassung Heizungsanlagen in . Verfahren zur Berechnung der Energieanforderungen und Nutzungsgrade der Anlagen. Teil 2-1: die Raumheizung", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт является одним из стандартов, разработанных с учетом основных нормативных положений европейских стандартов серии ЕН 15316 под общим наименованием "Системы теплоснабжения в зданиях. Методика расчета энергопотребности и эффективности системы теплоснабжения", в которых установлены методы расчета потребления энергии и эффективности систем отопления в зданиях, в том числе в комбинации с системами бытового горячего водоснабжения. В настоящем стандарте рассмотрены методы расчета энергетических потерь в системах (установках) передачи тепла для отопления в помещениях.
Методику расчета используют для оценки потребления энергии системами (установками) отопления помещений в проектируемых и эксплуатируемых зданиях.
Нормативный характер имеет лишь метод расчета. Требуемые для проведения расчетов значения величин следует принимать по соответствующим стандартам и правилам, действующим на национальном уровне.
1. Область применения
Настоящий стандарт устанавливает структуру метода расчета потребления энергии отопительными системами помещения и требуемые для этого входные и выходные параметры в целях разработки единого метода расчета.
Метод основан на анализе следующих характеристик устройств теплоотдачи для отопления помещений, включая регулирование:
- температурные перекосы в помещении;
- устройство панельного отопления;
- средства и точность регулирования температуры внутри помещения.
Потребление энергии в системе рассчитывают отдельно для тепловых и электрических нагрузок.
Нормативный характер имеет только метод расчета.
Стандарт не распространяется на оборудование, материалы и изделия системы.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие документы:
ГОСТ 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях
ГОСТ Р 54860-2011 Теплоснабжение зданий. Общие положения методики расчета энергопотребности и эффективности систем теплоснабжения
ГОСТ Р 54862-2011 Энергоэффективность зданий. Методы определения влияния автоматизации, управления и эксплуатации здания, расчета энергопотребности и эффективности систем теплоснабжения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения, обозначения и единицы измерения
3.1. Термины и определения
В настоящем стандарте применены термины по [1], а также следующие термины с соответствующими определениями:
3.1.1 вторичные тепловые энергетические ресурсы: Тепловые потери системы, которые могут быть повторно использованы, для снижения потребности полезной энергии для отопления и охлаждения или для уменьшения конечной энергетической потребности систем отопления или охлаждения.
3.1.2 использованные вторичные энергетические ресурсы: Часть возвратных тепловых потерь системы, которые были утилизированы, возвращены и обусловили снижение потребления энергии для отопления и кондиционирования в виде тепловой энергии или расхода энергоносителя.
3.1.3 кондиционируемая зона: Отапливаемая или охлаждаемая часть объема помещения с заданной температурой, для которого допустимые температурные колебания регулируются системами отопления и кондиционирования.
3.1.4 отапливаемое помещение: Помещение, в котором заданная температура воздуха поддерживается системой отопления.
3.1.5 первичная энергия: Потенциальная энергия различных видов энергоресурсов, не подвергшаяся процессам преобразования (сжигания) или трансформации.
Примечания
1 Первичная энергия включает в себя как возобновляемую, так и невозобновляемую энергию. Если оба вида энергии учитывают, то они должны быть обозначены как общая первичная энергия.
2 Для здания первичная энергия - энергия, которая требуется для получения поставленной в здание энергии. Ее рассчитывают с помощью коэффициентов пересчета на основании количества генерируемой поставленной и подведенной энергии энергоносителей.
3.1.6 подведенная энергия: Энергия энергоносителя, подведенная к потребителю от внешних генерирующих систем, выработанная с помощью генерирующих установок, размещенных в здании или вне здания.
Примечания
1 Подведенная энергия может различаться по способу выработки, например: распределительная, раздельная выработка тепловой и электрической энергии, комбинированная выработка тепловой и электрической энергии (когенерация), фотоэлектрический метод или комбинированная выработка тепловой, электрической энергии и холода для климатизации (тригенерация).
2 Подведенную энергию определяют расчетом или измерением.
3.1.7 потребленная энергия для отопления: Тепло, которое подведено к отапливаемому помещению, чтобы обеспечить заданную температуру в определенный период.
Примечания
1 Энергопотребление рассчитывают и измеряют только по затратам.
2 Энергопотребление может изменяться в зависимости от дополнительных теплопоступлений или теплопотерь, возникающих, например, при неравномерном температурном распределении и неидеальном регулировании температуры.
3.1.8 потребность энергии для отопления: Расчетное количество энергии для системы отопления, необходимое для поддержания заданной температуры в отапливаемом помещении в заданный период.
3.1.9 расчетный временной период: Временной период, для которого проводят расчет (т.е. период времени, рассматриваемый при проведении расчетов).
Примечание - Расчетный период может быть разделен на ряд шагов вычислений, на ряд расчетных интервалов.
3.1.10 теплопотери помещения: Теплопотери через оболочку здания (ограждающие конструкции), потери, обусловленные неравномерным распределением тепловых потоков, отсутствием балансировки и регулировки теплоотдачи отопительных приборов, встроенных в ограждающие конструкции здания.
3.1.11 теплопотери системы отопления, общие: Сумма теплопотерь системы отопления, включая возвратные тепловые потери.
3.1.12 эквивалентная температура внутри помещения: Нормативно допустимый для расчета энергии на отопление нижний предел температуры внутри помещения, или нормативно допустимая для расчета энергии на охлаждение самая высокая температура внутри помещения, которая приводит примерно к такой же средней теплоотдаче, как и прерывистый режим работы отопления или охлаждения при учете неточностей регулирования температуры в помещении.
Примечание - Принимают по ГОСТ 30494.
3.2. Обозначения и единицы измерения
В настоящем стандарте применены обозначения, единицы измерения и индексы, указанные в таблицах 1 и 2.
Таблица 1
Обозначения и единицы измерения
Обозначение Величина Единица измерения
A Площадь м2
b Коэффициент снижения температуры -
E Энергия в общем случае, включая первичную энергию и энергоносители [за исключением количества теплоты, механической работы и электрической) вспомогательной энергии] Дж
f Коэффициент -
y Соотношение поступлений/потерь -
