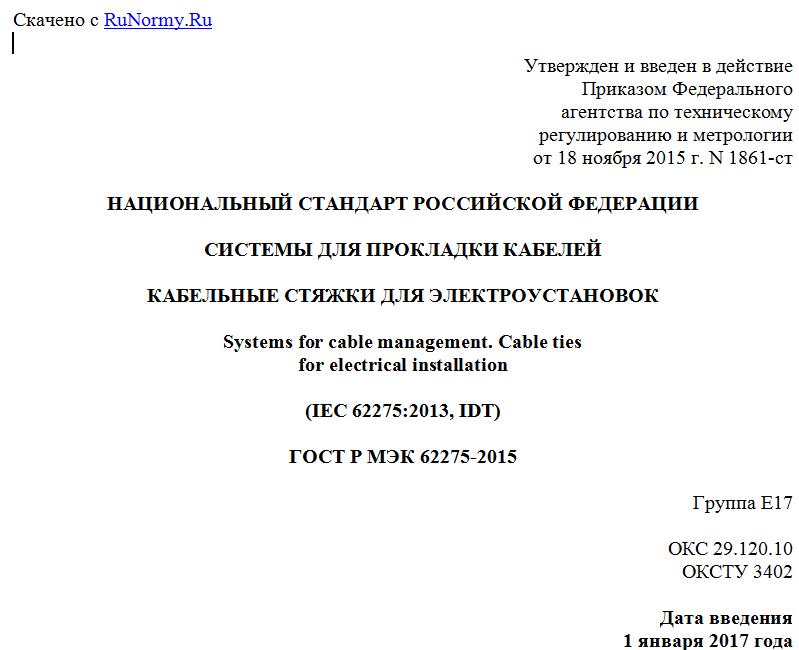

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 ноября 2015 г. N 1861-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ ДЛЯ ПРОКЛАДКИ КАБЕЛЕЙ
КАБЕЛЬНЫЕ СТЯЖКИ ДЛЯ ЭЛЕКТРОУСТАНОВОК
Systems for cable management. Cable ties
for electrical installation
(IEC 62275:2013, IDT)
ГОСТ Р МЭК 62275-2015
Группа Е17
ОКС 29.120.10
ОКСТУ 3402
Дата введения
1 января 2017 года
Предисловие
1 ПОДГОТОВЛЕН Негосударственным образовательным учреждением высшего профессионального образования "Московский институт энергобезопасности и энергосбережения" (НОУ ВПО "МИЭЭ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 ноября 2015 г. N 1861-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 62275:2013 "Системы для прокладки кабеля. Кабельные стяжки для электроустановок" (IEC 62275:2013 "Systems for cable management - Cable ties for electrical installation", IDT).
Международный стандарт разработан техническим подкомитетом по стандартизации SC 23A "Кабелепроводы" Международной электротехнической комиссии (IEC).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает требования для металлических, неметаллических и композитных кабельных стяжек и устройств для их фиксации, используемых для прокладки и фиксации электропроводок в электрических установках.
Кабельные стяжки и устройства для их фиксации могут также использоваться в других целях, в этом случае к ним могут предъявляться дополнительные требования.
Настоящий стандарт не содержит требований, которые оценивают электрические свойства изоляции кабельной стяжки или механическую защиту кабелей, охваченных кабельной стяжкой.
Настоящий стандарт не рассматривает вопросов механического крепления устройств для фиксации к твердой поверхности, такой как стена или потолок.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа.
МЭК 60068-2-6:2007, Basic environmental testing procedures. Part 2: Tests. Test Fc: Vibration (sinusoidal) [Основные методы испытания на воздействие внешних факторов. Часть 2. Испытания. Испытание FC. Вибрация (синусоидальная)]
МЭК 60695-11-5:2004, Fire hazard testing - Part 11-5: Test flames - Needle-flame test method - Apparatus, confirmatory test arrangement and guidance (Испытания на пожароопасность. Часть 11-5. Метод испытания игольчатым пламенем. Аппаратура, руководство и порядок испытания на подтверждение соответствия)
МЭК 60216-4-1:2006, Guide for the determination of thermal endurance properties of electrical insulating materials - Part 4: Ageing ovens - Section 1: Single-chamber ovens (Материалы электроизоляционные. Руководство по определению теплостойкости. Часть 4: Печи для испытаний на старение. Раздел 1: Однокамерные печи)
ИСО 4892-2:2006 <1>, Plastics. Methods of exposure to laboratory light sources. Part 2. Xenon-arc sources (Пластмассы. Методы экспонирования под лабораторными источниками света. Часть 2. Источники с ксеноновой дугой)
--------------------------------
<1> Заменен на ИСО 4892-2:2013. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
ИСО 9227:2012, Corrosion tests in artificial atmospheres - Salt spray tests (Испытания на коррозию в искусственной атмосфере. Испытания в соляном тумане)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1 кабельная стяжка (cable tie): Полоса или лента с устройством захвата, используемая для связывания или объединения групп кабелей, крепления и/или поддерживания кабелей.
Примечание 1 - Кабельные стяжки Типа 1 и Типа 2 классифицированы в 6.2.2 и 6.2.3.
Примечание 2 - В некоторых странах, таких как Канада и Соединенные Штаты, применяются дополнительные классификации Типов, когда используются литые материалы. См. UL 62275/CSA C22.2 N 62275.
3.2 устройство для фиксации (fixing device): Компонент (такой как блок или скобка), специально предназначенный для того, чтобы прикрепить кабельную стяжку к монтажной поверхности.
Примечание 1 - Кабельная стяжка и устройство для фиксации могут быть изготовлены как интегрированное изделие.
3.3 металлический компонент (metallic component): Компонент, который состоит только из металла.
3.4 неметаллический компонент (non-metallic component): Компонент, который состоит только из неметаллического материала.
3.5 композитный компонент (composite component): Компонент, включающий и металлические и неметаллические материалы.
3.6 внешнее воздействие (environmental influence): Воздействие коррозийных веществ, солнечного излучения и т.п.
3.7 предел прочности (loop tensile strength): Механическая характеристика кабельной стяжки относительно механизма захвата.
3.8 устройство захвата (locking device): Часть кабельной стяжки для установки ее в закрытом положении.
3.9 низкогигроскопичный полимер (low hygroscopic polymer): Полимер, не поглощающий и не фильтрующий воду в количестве больше, чем 1,0% от массы материала, при температуре окружающей среды 23 °C и 50%-ной относительной влажности.
Примечание 1 - Примеры низкогигроскопичных полимеров: полипропилен, ацетал, тетрафлюроэтилен, трихлорфлюроэтилен, нейлон 12, политератеркетон.
3.10 равновесное влагосодержание (equilibrium moisture content): Состояние, в котором полимер не поглощает или не выделяет влагу при температуре окружающей среды 23 °C и 50%-ной относительной влажности.
4 Общие требования
Кабельные стяжки и устройства для фиксации должны противостоять усилиям, возникающим во время монтажа и соответствовать условиям классификации, указанным в разделе 6, в соответствии с указаниями изготовителя.
Соответствие проверяется путем выполнения соответствующих испытаний.
5 Общие сведения об испытаниях
5.1 Испытания в соответствии с данным стандартом являются типовыми. Если иначе не определено, то испытания проводятся, если это возможно, с кабельными стяжками и связанными с ними устройствами для фиксации при нормальных условиях эксплуатации согласно инструкциям изготовителя.
Примечание - При идентификации типов изделий и типовых наборов, семейства кабельных стяжек или устройств для фиксации, изготовленных из одного материала и имеющих одни и те же конструктивные особенности согласно классификации раздела 6, рассматривают как одно и то же изделие. К примеру, цвет материала или разные длины кабельной стяжки не считаются конструктивными особенностями.
Типовые наборы для проведения испытаний для каждого типа изделия отбираются для крайних значений диапазона параметров (пример: самая короткая и самая длинная) и минимального уровня характеристик, полученных для крайних значений, которые определяют весь диапазон.
Следует обратить внимание на то, что незначительные конструктивные отличия, обнаруженные при осмотре, не влияют на рабочие характеристики изделия.
5.2 Если иное не определено, испытания неметаллических и композитных компонентов должны начаться после распаковки образцов и последующей выдержки при температуре (23 +/- 5) °C и относительной влажности (50 +/- 5)% в течение временного периода, приведенного в таблице 1.
Примечание - Эта выдержка обеспечивает равновесное влагосодержание для всех образцов, как до, так и во время проведения испытаний.
Таблица 1
Время выдержки для образцов
Условная толщина (RT) образца, мм Время выдержки, дней
RT < 1,2 7 +/- 1
1,2 < RT < 1,4
1,4 < RT
Все толщины для малогигроскопичных материалов 2 +/- 1/3
Условная толщина кабельной стяжки измеряется в середине ремешка. В качестве условной толщины устройства для фиксации принимается минимальное поперечное сечение в зоне взаимодействия с кабельной стяжкой или заявленное изготовителем. См. рисунок 1.
Когда равновесное влагосодержание для материала при температуре (23 +/- 5) °C и относительной влажности (50 +/- 5)% определено по методике, согласованной с изготовителем и испытательной лабораторией, время выдержки, указанное в таблице 1, может быть уменьшено, если выполнены следующие условия:
a) Влагосодержание изделия, как в исходном состоянии, так и после каждого соответствующего создания условий, измерено калиброванным анализатором влажности;
