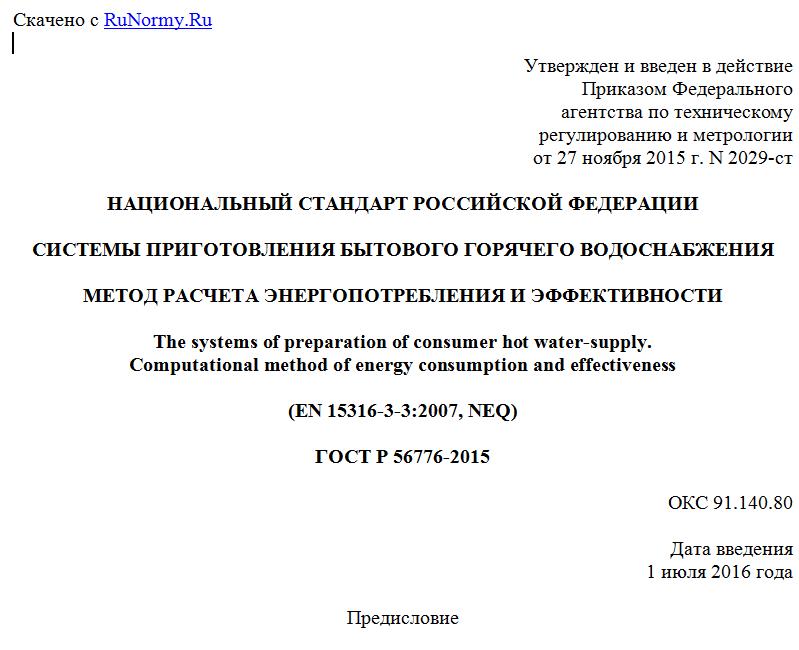

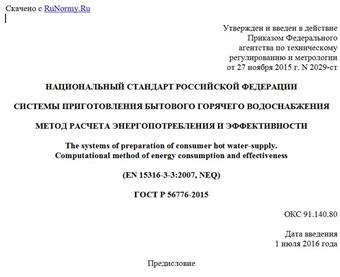

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 ноября 2015 г. N 2029-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ ПРИГОТОВЛЕНИЯ БЫТОВОГО ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ
МЕТОД РАСЧЕТА ЭНЕРГОПОТРЕБЛЕНИЯ И ЭФФЕКТИВНОСТИ
The systems of preparation of consumer hot water-supply.
Computational method of energy consumption and effectiveness
(EN 15316-3-3:2007, NEQ)
ГОСТ Р 56776-2015
ОКС 91.140.80
Дата введения
1 июля 2016 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "СанТехПроект" (ООО "СанТехПроект")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2015 г. N 2029-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений европейского стандарта ЕН 15316-3-3:2007 "Системы отопления в зданиях. Метод расчета требований энергопотребления и эффективности систем. Часть 3-3: Системы приготовления бытового горячего водоснабжения" (EN 15316-3-3:2007 "Heizungsanlagen in Gebauden. Verfahren zur Berechnung der Energieaforderungen und Nutzungsgrade der Anlagen. Tell 3-3: Trinkwassererwarmung, Erzeugung Deutsche Fassung", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Примененный европейский стандарт является частью серии стандартов ЕН 15316, в которых установлены методы расчета потребления энергии и эффективности систем теплоснабжения в зданиях в комбинации с бытовыми системами горячего водоснабжения. В примененном европейском стандарте рассмотрены методы расчета энергетических затрат и энергетических потерь отдельных установок по производству теплоты для систем бытового горячего водоснабжения.
Минимизация энергетических потерь в системе приготовления бытового горячего водоснабжения путем оптимального выбора оборудования и схем производства горячей воды в зависимости от режимов и характера потребления позволяет поддерживать затраты на коммунальные услуги на экономически доступном для населения уровне.
Требуемые для проведения расчетов значения величин следует принимать по действующим в Российской Федерации нормативным документам, указанным в разделе 2 настоящего стандарта, а в случае их отсутствия по рекомендациям настоящего стандарта.
1. Область применения
Настоящий стандарт устанавливает общие принципы методов расчета потребления энергии и эффективности систем теплоснабжения в зданиях в комбинации с системами бытового горячего водоснабжения и распространяется на разработку методов расчета энергопотребления и эффективности в части, относящейся к установкам производства горячей воды, в том числе и в комбинации обеспечения отопительных нагрузок с определением:
- теплопотерь систем приготовления горячей воды для бытового горячего водоснабжения;
- возвратных теплопотерь систем приготовления горячей воды для бытового горячего водоснабжения, которые можно использовать для отопления помещений;
- вспомогательной энергии систем приготовления горячей воды для бытового горячего водоснабжения.
Эти величины являются исходными для расчета общего энергопотребления.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 28361-89* (МЭК 379-87) Водонагреватели аккумуляционные электрические бытовые. Методы функциональных испытаний
ГОСТ Р 31856-2012 (ЕН 26:1997) Водонагреватели газовые мгновенного действия с атмосферными горелками для производства горячей воды коммунально-бытового назначения. Общие технические требования и методы испытаний
ГОСТ Р 54826-2011 (ЕН 483:1999) Котлы газовые центрального отопления. Котлы типа "C" с номинальной тепловой мощностью не более 70 кВт
ГОСТ Р 54856-2011 Теплоснабжение зданий. Методика расчета энергопотребности и эффективности системы теплогенерации с солнечными установками
ГОСТ Р 54860-2011 Теплоснабжение зданий. Общие положения методики расчета энергопотребности и эффективности систем теплоснабжения
ГОСТ Р 54865-2011 Теплоснабжение зданий. Методика расчета энергопотребности и эффективности системы теплогенерации с тепловыми насосами
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 54860, а также следующие термины с соответствующими определениями:
3.1 возвратные тепловые потери системы: Часть тепловых потерь систем, которая при повторном использовании может снизить потребность полезной энергии для отопления и кондиционирования либо уменьшить потребление первичной энергии.
Примечание - Возвратные тепловые потери системы зависят от выбранного метода расчета возвратных поступлений и потерь теплоты (подробного или упрощенного расчета).
3.2 возвращенные тепловые потери системы: Часть возвратных тепловых потерь системы, которая была использована либо для снижения потребления полезной энергии для отопления и кондиционирования, либо для уменьшения потребления первичной энергии.
3.3 граница системы: Граница, охватывающая всю систему, связанную со зданием (как внутри, так и снаружи здания), от точки нагрева до точки водоразбора (см. 3.11).
Примечание - Внутри границ системы потери учитываются явным образом; вне границ системы, наоборот, потери учитываются посредством коэффициента преобразования.
3.4 дополнительная (вспомогательная) энергия: Электроэнергия, используемая инженерными установками и системами здания для отопления, кондиционирования, вентиляции и/или горячего водоснабжения, чтобы поддерживать преобразование энергии для обеспечения энергопотребления.
Примечание - Сюда относится энергия потребляемая вентиляторами, насосами, электронными устройствами и т.д. Электроэнергия, подводимая к вентиляционным системам для перемещения воздуха и рекуперации теплоты, относится не к вспомогательной энергии, а рассматривается как энергия, потребляемая на вентиляцию.
3.5 здание: Результат строительства (строительное сооружение), представляющий собой объемную строительную систему, имеющую надземную и/или подземную часть, включающую в себя помещения, сети и системы инженерно-технического обеспечения и предназначенную для проживания и/или деятельности людей, размещения производства, хранения продукции или содержания животных.
Примечание - Данное понятие допускается распространять на здания в целом или на части здания, которые были рассчитаны или изменены таким образом, что могут использоваться отдельно.
3.6 инженерное оборудование здания: Состоящее из различных подсистем техническое оборудование здания, предназначенное для отопления, кондиционирования, вентиляции, бытового горячего водоснабжения, освещения и выработки электроэнергии.
Примечания
1 Одна система инженерного оборудования зданий может относиться к одной или нескольким техническим службам здания (например, система отопления или система теплоснабжения, включающая в себя отопление и бытовое горячее водоснабжение).
2 Выработка электроэнергии может проводиться комбинированными способами, а также с помощью фотоэлектрических систем.
3.7 конечная энергетическая потребность для систем отопления или кондиционирования помещений, или бытового горячего водоснабжения: Энергия, подводимая к системам отопления или кондиционирования помещений, включая осушение, а также к системам горячего водоснабжения, необходимая для покрытия потребности полезной энергии.
Примечание - Если инженерное оборудование здания используется для нескольких целей (например, отопление помещений и бытовое горячее водоснабжение), могут возникнуть трудности при разделении энергетической потребности по соответствующим видам и целям. Допускается приводить комбинированные параметры (например, энергетическая потребность для систем отопления помещений и бытового горячего водоснабжения).
3.8 период отопления или кондиционирования: Часть года, когда значительное количество энергии используется для отопления или кондиционирования.
Примечание - Длительность отдельных периодов служит для определения продолжительности эксплуатации технических установок.
3.9 подогрев воды для систем бытового горячего водоснабжения: Процесс подвода тепла для повышения температуры холодной воды до требуемой температуры горячей воды в точке водоразбора.
3.10 потребность полезной энергии для систем бытового горячего водоснабжения: Необходимое количество теплоты, которое должно быть подведено к объему питьевой воды, чтобы повысить ее температуру от температуры исходной холодной воды до заданного значения температуры горячей воды в точке разбора.
3.11 программа водоразбора: 24-часовой цикл, который определяет количество подключений для разбора горячей воды и, следовательно, потребление энергии, соответствующее использованию горячей воды в течение дня.
Примечание - Программа водоразбора также обозначается как цикл или план водопотребления.
3.12 расчетный период: Период, во время которого проводится расчет.
Примечание - Расчетный период может быть разделен на определенное число расчетных интервалов.
3.13 режим неполной нагрузки: Режим работы технической установки (например, теплового насоса), при котором потребляемая нагрузка меньше фактической мощности установки.
