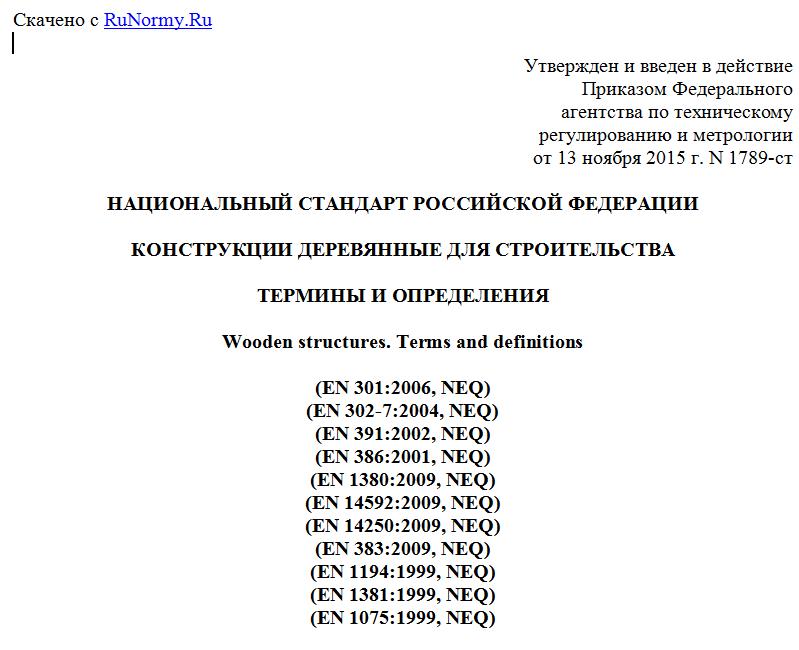

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 ноября 2015 г. N 1789-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНСТРУКЦИИ ДЕРЕВЯННЫЕ ДЛЯ СТРОИТЕЛЬСТВА
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Wooden structures. Terms and definitions
(EN 301:2006, NEQ)
(EN 302-7:2004, NEQ)
(EN 391:2002, NEQ)
(EN 386:2001, NEQ)
(EN 1380:2009, NEQ)
(EN 14592:2009, NEQ)
(EN 14250:2009, NEQ)
(EN 383:2009, NEQ)
(EN 1194:1999, NEQ)
(EN 1381:1999, NEQ)
(EN 1075:1999, NEQ)
ГОСТ Р 56705-2015
ОКС 91.080.20
ОКПО 53 6660
Дата введения
1 мая 2016 года
Предисловие
1 РАЗРАБОТАН Центральным научно-исследовательским, проектно-конструкторским и технологическим институтом им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко), отделением АО "НИЦ "Строительство"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 ноября 2015 г. N 1789-ст
4 Настоящий стандарт соответствует следующим европейским стандартам:
ЕН 301:2006 "Клеи фенольные и аминопластиковые для несущих деревянных конструкций. Классификация и требования" (EN 301:2006 "Adhesives, phenolic and aminoplastic, for loading bearing timber structures. Classification and performance requirements", NEQ);
ЕН 302-7:2004 "Клеи для несущих деревянных конструкций. Методы испытаний. Часть 7. Определение обычного срока службы" (EN 302-7:2004 "Adhesives for load-bearing timber structures. Test methods. Determination of the conventional working life", NEQ);
EN 391:2002 "Лесоматериалы многослойные клееные. Испытание на расслоение клеевых швов" (EN 391:2002 "Methods of test for petroleum and its products. Petroleum products. Determination of aromatic hydrocarbon in middle distillates. High performance liquid chromatography method with refractive index detection", NEQ);
ЕН 386:2001 "Лесоматериалы многослойные клееные. Требования к эксплуатационным характеристикам" (EN 386:2001 "Glued laminated timber. Performance requirements and minimum production requirements", NEQ);
ЕН 1380:2009 "Конструкции деревянные. Методы испытаний соединений на гвоздях, винтах, дюбелях и болтах, несущих нагрузку" (EN 1380:2009 "Timber structures. Test methods. Load bearing nails, screws, dowels and bolts", NEQ);
ЕН 14592:2009 "Деревянные конструкции. Шпоночные крепежные средства. Требования" (EN 14592:2009 "Timber structures - Dowel-type fasteners - Requirements", NEQ);
ЕН 14250:2009 "Конструкции деревянные. Требования к элементам конструкции заводского изготовления с перфорированными металлическими креплениями" (EN 14250:2009 "Timber structures - Product requirements for prefabricated structural members assembled with punched metal plate fasteners", NEQ);
ЕН 383:2009 "Конструкции деревянные. Методы испытаний. Определение прочности при установке и давления на основание штыревых крепежных деталей" (EN 383:2009 "Timber structures. Test methods. Determination of embedding strength and foundation values for dowel type fasteners", NEQ);
ЕН 1194:1999 "Пиломатериалы клееные многослойные для деревянных конструкций. Классы прочности и определение характеристических значений" (EN 1194:1999 "Timber structures. Glued laminated timber. Strength classes and determination of characteristic values", NEQ);
ЕН 1381:1999 "Конструкции деревянные. Методы испытаний соединений на петлях, несущих нагрузку" (EN 1381:1999 "Timber structures. Test methods. Load bearing stapled joints", NEQ);
ЕН 1075:1999 "Конструкции из древесины. Методы испытаний. Соединения металлическими пластинами с пробитыми отверстиями", (EN 1075:1999 "Timber structures. Test methods. Joints made with punched metal plate fasteners", NEQ)
в части терминов и определений
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий деревянных конструкций для строительства.
Для каждого понятия установлен один стандартизованный термин.
Помета, указывающая на область применения многозначного термина, приведена в круглых скобках светлым шрифтом после термина. Помета не является частью термина.
Приведенные определения можно, при необходимости, изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.
Стандартизованные термины набраны полужирным шрифтом, их краткие формы, представленные аббревиатурой, светлым, синонимы - курсивом.
1. Область применения
1.1 Настоящий стандарт устанавливает термины и определения понятий в области деревянных конструкций, используемых в строительстве.
1.2 Термины относятся к особенностям классификации деревянных конструкций и их элементов, связанными с их типами, видами, формами и степенью готовности к использованию.
1.3 Термины, установленные стандартом, обязательны для применения во всех видах документации и научно-технической, учебной и справочной литературы в области деревянных конструкций для строительства, входящих в сферу действия работ по стандартизации и (или) использующих результаты этих работ.
2. Нормативные ссылки
В настоящем стандарте приведены нормативные ссылки на следующие стандарты:
ГОСТ 2140-81 Видимые пороки древесины. Классификация, термины и определения, способы измерения
ГОСТ 15812-87 Древесина клееная слоистая. Термины и определения
ГОСТ 17743-86 Технология деревообработки и мебельного производства. Термины и определения
ГОСТ 18288-87 Производство лесопильное. Термины и определения
ГОСТ 20022.1-90 (СТ СЭВ 6829-89) Защита древесины. Термины и определения
ГОСТ 20850-2014 Конструкции деревянные клееные несущие. Общие технические условия
ГОСТ 23431-79 Древесина. Строение и физико-механические свойства. Термины и определения
ГОСТ 27935-88 Плиты древесно-волокнистые и древесно-стружечные. Термины и определения
ГОСТ 33124-2014 Брус многослойный клееный из шпона. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
Конструкции
1 класс прочности конструкций: Показатель качества, определяемый визуальным и/или машинным методом сортировки элементов из цельной, клееной массивной или многослойной древесины. При этом показатель должен соответствовать установленному набору нормируемых величин прочности, модуля упругости и плотности древесины.
2 гнутоклееная конструкция: Клееная деревянная конструкция с криволинейным расположением слоев по длине или на части длины.
3
конструкция деревянная клееная; КДК: Элемент здания или другого строительного сооружения из клееной древесины, выполняющий определенные несущие, ограждающие и/или эстетические функции [ГОСТ 20850-2014, статья 3.9]
4 деревянная строительная конструкция: Часть здания, сооружения определенного функционального назначения, состоящая преимущественно из деревянных элементов, взаимно связанных в процессе выполнения строительных и монтажных работ.
Примечание - Строительная конструкция выполняет в здании (сооружении) несущие, ограждающие или другие функции, либо совмещает некоторые из них. Простейшими типами конструкций являются балки, стойки, прогоны, настилы.
5 дощатая конструкция с соединениями на металлических зубчатых пластинах: Конструкция с соединением элементов из пиломатериалов одинаковой толщины по длине и/или ширине и в узлах под различными углами при помощи накладных металлических зубчатых пластин.
6 клеефанерная конструкция: Конструкция из слоистой клееной древесины (фанеры), состоящей из склеенных между собой семи и более листов лущеного шпона с заданным направлением волокон древесины в смежных слоях.
7 композитная деревобетонная конструкция: Строительная конструкция, состоящая из деревянного и бетонного элементов, объединенных в совместную работу.
8 металлодеревянная конструкция: Строительная конструкция, состоящая из деревянных и металлических частей различного назначения, функционально связанных друг с другом (например, ферма с деревянными поясами и металлическими растянутыми раскосами).
9 пространственная конструкция: Деревянная конструкция (купол, оболочка, кружально-сетчатый свод, перекрестно-балочная система и пр.), в которой при расчете на воздействие основных нагрузок учитывается совместная работа большинства элементов.
