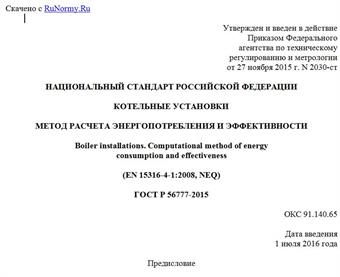

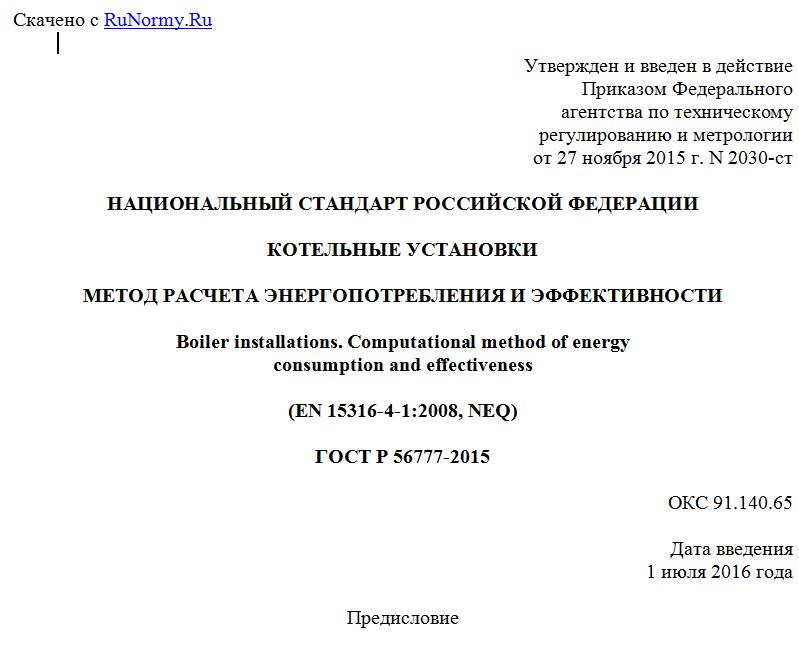

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 ноября 2015 г. N 2030-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОТЕЛЬНЫЕ УСТАНОВКИ
МЕТОД РАСЧЕТА ЭНЕРГОПОТРЕБЛЕНИЯ И ЭФФЕКТИВНОСТИ
Boiler installations. Computational method of energy
consumption and effectiveness
(EN 15316-4-1:2008, NEQ)
ГОСТ Р 56777-2015
ОКС 91.140.65
Дата введения
1 июля 2016 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "СанТехПроект" (ООО "СанТехПроект")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2015 г. N 2030-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений европейского стандарта ЕН 15316-4-1:2008 "Системы теплоснабжения здания. Метод расчета потребности в энергии системы и эффективности систем. Часть 4-1. Системы теплообразования для отопления помещений на установках, сжигающих топливо (теплогенераторы)" (EN 15316-4-1:2008 "Heating systems in buildings - Method for calculation of system energy requirements and system efficiencies - Part 4-1: Space heating generation systems, combustion systems (boilers)", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
Введение
Настоящий стандарт является одним из стандартов, разработанных с учетом основных нормативных положений европейских стандартов серии ЕН 15316, в которых установлены методы расчета потребления энергоресурсов в системах генерации тепла (котельной или теплогенераторной установки) для функционирования распределительной и/или аккумулирующей подсистемы. Расчет основывается на эксплуатационных показателях оборудования, приведенных в стандартах на оборудование, и на других показателях, необходимых для оценки производительности изделий, являющихся частью основного и вспомогательного оборудования.
Метод расчета используют в следующих случаях:
- оценка соответствия установленным данным, выраженным в виде расчетного расхода энергии;
- оптимизация энергетических характеристик запроектированной системы генерации посредством расчетов на различных возможных вариантных решениях;
- оценка результатов возможных энергосберегающих мер в существующей системе генерации посредством расчета расхода энергии, как с учетом принятия энергосберегающих мер, так и без их учета.
1. Область применения
Настоящий стандарт устанавливает методы расчета потребления энергоресурсов и определения КПД котельных и теплогенераторных установок для отопления помещений и систем бытового горячего водоснабжения, работающих на органическом топливе путем сжигания.
Область применения стандарта распространяется на стандартизацию:
- необходимых входных данных;
- метода расчета;
- результатов расчета
для теплогенераторных установок для отопления помещений подсистемами сжигания топлива (котлами), включая автоматизацию управления.
Настоящий стандарт также применим для случая комбинированной теплогенерации для бытового горячего водоснабжения и отопления помещений.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 23172-78 Котлы стационарные. Термины и определения.
ГОСТ Р 31856-2012 (ЕН 26:1997) Водонагреватели газовые мгновенного действия с атмосферными горелками для производства горячей воды коммунально-бытового назначения. Общие технические требования и методы испытаний
ГОСТ Р 51733-2001 Котлы газовые центрального отопления, оснащенные атмосферными горелками номинальной тепловой мощностью до 70 кВт. Требования безопасности и методы испытаний
ГОСТ Р 53634-2009 (ЕН 656:1999) Котлы газовые центрального отопления, котлы типа "B", номинальной тепловой мощностью свыше 70 кВт, но не более 300 кВт. Общие технические требования и методы испытаний
ГОСТ Р 54442-2011 (ЕН 303-3:1998) Котлы отопительные. Часть 3. Газовые котлы центрального отопления. Агрегат, состоящий из корпуса котла и горелки с принудительной подачей воздуха. Требования к теплотехническим испытаниям
ГОСТ Р 54826-2011 (ЕН 483:1999) Котлы газовые центрального отопления. Котлы типа "C" с номинальной тепловой мощностью не более 70 кВт
ГОСТ Р 54856-2011 Теплоснабжение зданий. Методика расчета энергопотребности и эффективности системы теплогенерации с солнечными установками
ГОСТ Р 54865-2011 Теплоснабжение зданий. Методика расчета энергопотребности и эффективности системы теплогенерации с тепловыми насосами
ГОСТ Р 56776-2015 Системы приготовления бытового горячего водоснабжения. Метод расчета энергопотребления и эффективности
ГОСТ Р 56778-2015 Системы передачи тепла для отопления помещений. Методика расчета энергопотребления и эффективности
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения, обозначения и единицы измерения
3.1. Термины и определения
3.1.1 высшая теплотворная способность: Количество тепла, приведенное к единице веса объема топлива, выделенное при его полном сгорании при постоянном давлении, равном 101320 Па, и охлаждении продуктов сгорания до температуры окружающей среды.
Примечания
1 Эта величина содержит скрытую теплоту обратного водяного пара, влаги, содержащейся в топливе и образовывающейся при сгорании содержащегося в топливе водорода.
2 В соответствии с [1] высшую теплотворную способность преимущественно применяют вместо низшей теплотворной способности.
3 В низшей теплотворной способности (см. 3.1.13) не учитывается скрытая теплота парообразования, выделяющаяся при конденсации водяного пара.
3.1.2 вспомогательная энергия: Электроэнергия, используемая инженерными установками в целях поддержания преобразования энергии для удовлетворения потребности систем теплоснабжения зданий.
Примечание - Сюда включают энергию на вентиляторы, насосы, электронику и т.д.
3.1.3 котел (теплогенератор): Конструктивно объединенный в одно целое комплекс устройств для получения пара или для нагрева воды под давлением за счет тепловой энергии от сжигания топлива.
Примечание - Адаптировано для целей настоящего стандарта из ГОСТ 23172.
3.1.4 коэффициент теплопередачи: Количественная характеристика, определяющая количество тепла, передаваемое от нагревающего потока к нагреваемому в единицу времени через единицу поверхности плоской стенки при разности температур 1 °C.
3.1.5 конденсационный котел: Котел, предназначенный для использования скрытой теплоты парообразования, выделяемой при конденсации водяного пара в газообразных продуктах сгорания.
Примечание - Котел должен обеспечивать выход конденсата из теплообменника в жидком виде посредством спуска конденсата. Котлы другой конструкции или котлы, не имеющие устройств для удаления конденсата в жидком виде, называют неконденсационными.
3.1.6 конденсационный котел на жидком топливе: Котел, предназначенный для использования скрытой теплоты, теплоты парообразования, выделяемой при конденсации водяного пара в газообразных продуктах сгорания жидкого топлива.
3.1.7 котел двухпозиционного регулирования: Котел без возможности регулирования расхода при поддержании непрерывного горения горелки. Сюда относятся котлы с горелками, работающие в режиме "включено - выключено" в зависимости от диапазона регулирования температуры теплоносителя.
3.1.8 мощность котла: Произведение расхода топлива и низшей теплотворной способности топлива с учетом коэффициента полезного действия.
3.1.9 многоступенчатый котел: Котел с возможностью ступенчатого регулирования расхода топлива при поддержании непрерывного горения горелки в зависимости от нагрузки.
3.1.10 модулирующий котел: Котел с возможностью непрерывного регулирования (от заданного минимума до заданного максимума) топлива при поддержании непрерывного горения горелки в зависимости от нагрузки.
3.1.11 наружная температура: Температура наружного воздуха.
3.1.12 низкотемпературный котел: Неконденсационный котел, работающий при переменной температуре воды до 40 °C, или котел, который нельзя использовать при температуре выше 55 °C (проточный газовый водонагреватель), спроектированный как низкотемпературный котел и испытанный как низкотемпературный котел согласно ГОСТ 31856.
3.1.13 низшая теплотворная способность: Высшая теплотворная способность минус скрытая теплота парообразования, выделяющаяся при конденсации водяного пара в продуктах сгорания при температуре окружающей среды.
3.1.14 общие тепловые потери системы: Общие тепловые потери системы инженерно-технического оборудования, включая рекуперируемые тепловые потери системы.
3.1.15 отопление помещений: Процесс подачи тепла для создания теплового комфорта.
3.1.16 отапливаемое помещение: Помещение, в котором заданная температура воздуха поддерживается системой отопления.
3.1.17 подогрев воды для бытового горячего водоснабжения: Процесс подачи тепла для повышения температуры холодной воды до требуемой температуры горячей воды в точке водоразбора.
3.1.18 расчетный интервал: Дискретный интервал времени для расчета потребления энергии и расхода ее для нагрева или охлаждения.
