"ГОСТ 33101-2014. Межгосударственный стандарт. Дороги автомобильные общего пользования. Покрытия дорожные. Методы измерения ровности"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать
Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 ноября 2015 г. N 1931-ст

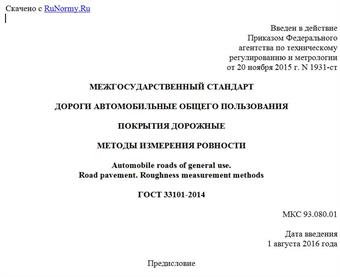

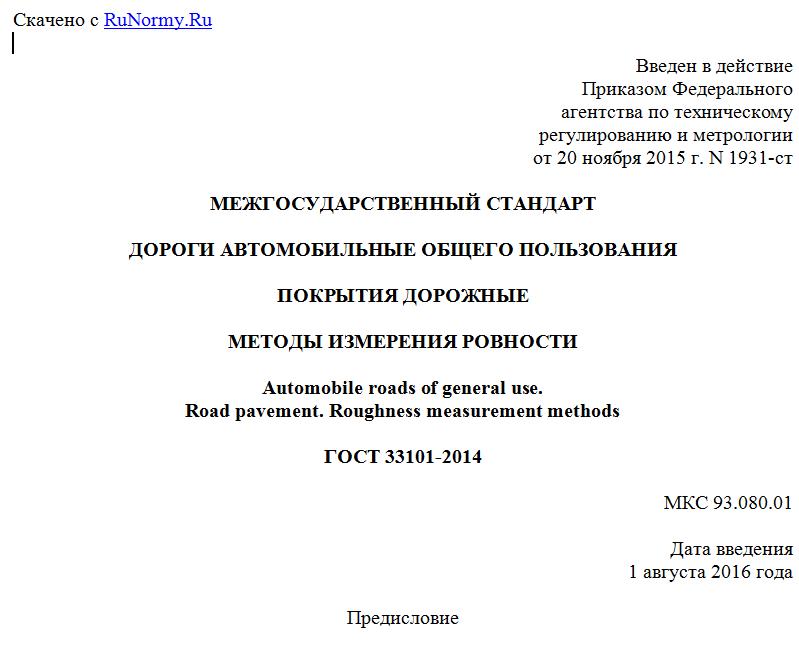

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ

ПОКРЫТИЯ ДОРОЖНЫЕ

МЕТОДЫ ИЗМЕРЕНИЯ РОВНОСТИ

Automobile roads of general use.
Road pavement. Roughness measurement methods

ГОСТ 33101-2014

МКС 93.080.01

Дата введения
1 августа 2016 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным бюджетным образовательным учреждением высшего профессионального образования "Московский автомобильно-дорожный государственный технический университет" (МАДИ), Межгосударственным техническим комитетом по стандартизации МТК 418 "Дорожное хозяйство"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 14 ноября 2014 г. N 72-П)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Азербайджан AZ Азстандарт
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 ноября 2015 г. N 1931-ст межгосударственный стандарт ГОСТ 33101-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 августа 2016 г. с правом досрочного применения
5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

В настоящее время в странах - членах Таможенного союза наиболее широко применяют методы контроля ровности покрытий автомобильных дорог, основанные на следующих подходах:
1-й подход - измерение рейкой длиной три метра с клиновым промерником, предусматривающее измерение величины просвета под рейкой;
2-й подход - измерение нивелиром и нивелирной рейкой, предусматривающее вычисление модуля разности вертикальных отметок поверхности с шагом 5, 10 и 20 м;
3-й подход - измерение с применением автомобильной установки ПКРС-2 или другими приборами, показания которых приведены к показаниям ПКРС, предусматривающее определение интенсивности (уровня) вертикальных колебаний прицепного прибора относительно подрессоренного кузова, выражаемое в виде суммарного перемещения неподрессоренной массы относительно подрессоренной на 1 км дороги (см/км).
Метод измерения ровности покрытий автомобильных дорог, представленный в настоящем стандарте, принципиально отличается от предшествующих прежде всего тем, что в его основу положен новый подход, который заключается в том, что результатом измерения является продольный микропрофиль в виде массива ординат. При этом расстояние между фиксируемыми ординатами может составлять несколько сантиметров, а точность их измерения - доли миллиметров в зависимости от особенностей применяемого оборудования.
Используя специальные программные средства на основании исходных данных в виде массива ординат микропрофиля, можно вычислять такие показатели ровности покрытия, как: количество допустимых просветов под 3-метровой рейкой, модуль разности вертикальных отметок поверхности с различным шагом, международный показатель ровности (IRI) и спектральную плотность дисперсий ординат продольного профиля. Визуальное представление микропрофиля каждой полосы проезжей части позволяет определить размер и распределение неровностей по длине дороги.
Важнейшими особенностями и достоинствами метода являются высокая производительность и точность, что в сочетании с современными компьютерными средствами хранения и обработки информации позволяет применять его как при оценке качества вновь построенных и отремонтированных покрытий, так и при диагностике автомобильных дорог в процессе эксплуатации.
Данный стандарт регламентирует методы, позволяющие измерять и записывать ординаты микропрофиля проезжей части автомобильных дорог, устанавливает единые требования к профилометрам, показателям точности измерений, условиям проведения измерений, форме представления результатов измерений, способам обработки этих результатов, а также перечень и способы вычисления показателей продольной ровности покрытий автомобильных дорог.
Введение настоящего стандарта не отменяет действия ГОСТ 30412, в котором рассмотрены методы измерения ровности 3-метровой рейкой с клиновым промерником, нивелиром с нивелирной рейкой и установками типа ПКРС.

1. Область применения

Настоящий стандарт устанавливает методы измерения ровности автомобильных дорог общего пользования на основании регистрации ординат микропрофиля покрытия с помощью высокоскоростных профилометрических установок.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 7502-98 Рулетки измерительные. Металлические. Технические условия
ГОСТ 10528-90 Нивелиры. Общие технические условия
ГОСТ 30412-96 Дороги автомобильные и аэродромы. Методы измерения неровностей оснований и покрытий
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 продольная ровность проезжей части: Качественная характеристика состояния поверхности дорожного покрытия по геометрическим параметрам, способным оказывать влияние на колебания движущегося транспортного средства.
3.2 полоса движения: Продольная полоса проезжей части, по которой происходит движение транспортных средств в один ряд.
3.3 полоса наката (колея): Продольная полоса на поверхности проезжей части дороги, соответствующая траектории движения колес транспортных средств, следующих по данной полосе движения.
Примечание - Различают правую и левую полосы наката, соответствующие траектории движения правых или левых колес транспортных средств.

3.4 микропрофиль проезжей части: Продольное сечение поверхности автомобильной дороги в виде массива ординат (вертикальных отметок), содержащего неровности, оказывающие влияние на вертикальные колебания автомобиля.
3.5 высокоскоростной профилометр: Передвижная измерительная установка, позволяющая при проезде по дороге со скоростями транспортного потока определять ординаты микропрофиля дорожной поверхности с требуемой точностью.
3.6 длина волны неровности: Продольное расстояние, на котором укладывается полный период неровности синусоидальной формы.
3.7 частота дорожных неровностей (дорожная частота): Величина обратная длине волны неровности.
Примечание - Длина волны и частота неровностей используются при фильтрации и спектральном анализе микропрофилей.

3.8 фильтрация микропрофиля (фильтр): Математическая процедура преобразования массива ординат микропрофиля дорожного покрытия с целью исключения из микропрофиля неровностей с частотами, выходящими за пределы интересующего диапазона.
3.9 фильтр высоких частот: Фильтр, пропускающий без искажений частоты дорожных неровностей, превышающие заданную частоту.
3.10 фильтр низких частот: Фильтр, пропускающий без искажений частоты дорожных неровностей, не превышающие заданную частоту.
3.11 полосовой фильтр: Фильтр, пропускающий без искажений частоты дорожных неровностей, находящиеся в заданном диапазоне.
3.12 испытания профилометра: Совокупность операций, выполняемых с целью определения показателей точности профилометра.
3.13 спектральная плотность дисперсии ординат микропрофиля; СПД ОМ, мм2 м/цикл: Оценочный показатель ровности, характеризующий частотный состав микропрофиля, в соответствии [1].
3.14 международный показатель ровности (International Roughness Index); IRI, мм/м: Отношение величины суммарного перемещения неподрессоренной массы (колеса) относительно подрессоренной (кузова автомобиля) к длине участка дороги.
Примечание - Определяется расчетом в результате моделирования движения по микропрофилю 1/4 части эталонного автомобиля со скоростью 80 км/ч.

4. Требования к профилометрам

4.1 При выполнении измерений ординат продольного микропрофиля покрытия автомобильных дорог следует применять профилометры двух классов точности.
Примечание - Профилометры подлежат государственному метрологическому контролю и надзору в порядке, установленном законодательством государства.

4.2 Параметры точности профилометра необходимо определять по результатам испытаний на представительном наборе тестовых участков с расчетом точности
