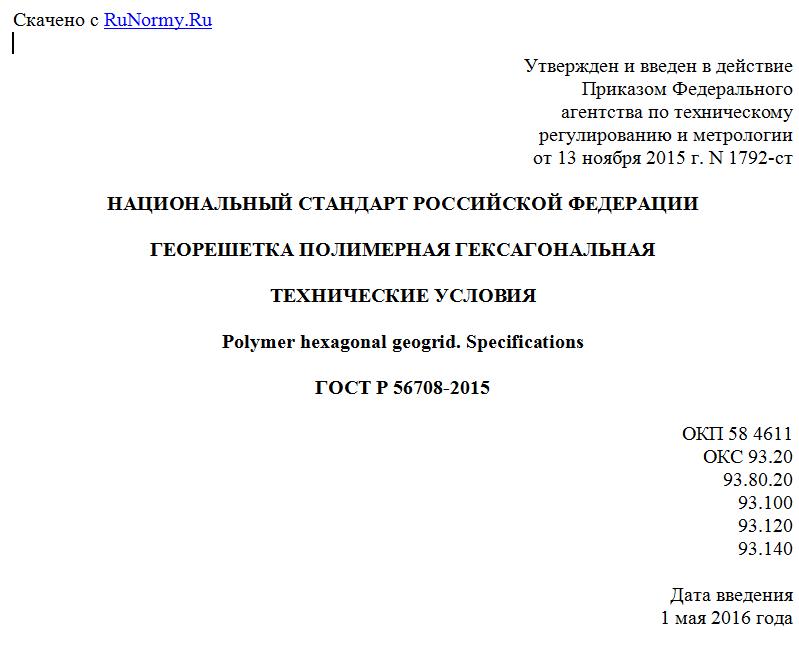

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 ноября 2015 г. N 1792-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГЕОРЕШЕТКА ПОЛИМЕРНАЯ ГЕКСАГОНАЛЬНАЯ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Polymer hexagonal geogrid. Specifications
ГОСТ Р 56708-2015
ОКП 58 4611
ОКС 93.20
93.80.20
93.100
93.120
93.140
Дата введения
1 мая 2016 года
Предисловие
1 РАЗРАБОТАН научно-исследовательским институтом ЗАО "СоюздорНИИ" совместно с ООО "Тенсар Инновэйтив Солюшнз"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 ноября 2015 г. N 1792-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на гексагональные полимерные георешетки (далее - георешетки), предназначенные для стабилизации, армирования и разделения конструктивных слоев объектов транспорта (автомобильные дороги общего пользования, промышленные и сельскохозяйственные, аэродромы, железные дороги, стоянки транспорта, терминалы), оснований фундаментов, насыпей, подпорных стен и устоев мостов, противооползневых конструкций.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.049-91 Единая система защиты от коррозии и старения. Материалы полимерные и их компоненты. Методы лабораторных испытаний на стойкость к воздействию плесневых грибов
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.3.002-75 Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности
ГОСТ 12.3.009-76 Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности
ГОСТ 12.4.121-83 Система стандартов безопасности труда. Противогазы промышленные фильтрующие. Технические условия
ГОСТ 17.2.3.02-2014 Правила установления допустимых выбросов загрязняющих веществ промышленными предприятиями
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 8267-93 Щебень и гравий из плотных горных пород для строительных работ. Технические условия
ГОСТ 11645-73 Пластмассы. Метод определения показателя текучести расплава термопластов
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 25607-2009 Смеси щебеночно-гравийно-песчаные для покрытий и оснований автомобильных дорог и аэродромов. Технические условия
ГОСТ 26433.1-89 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления
ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования
ГОСТ Р 50275-92 Материалы геотекстильные. Метод отбора проб
ГОСТ Р 50277-92 Материалы геотекстильные. Метод определения поверхностной плотности
ГОСТ Р 55030-2012 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения прочности при растяжении
ГОСТ Р 55031-2012 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения устойчивости к ультрафиолетовому излучению
ГОСТ Р 55032-2012 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения устойчивости к многократному замораживанию и оттаиванию
ГОСТ Р 55033-2012 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения гибкости при отрицательных температурах
ГОСТ Р 55035-2012 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения устойчивости к агрессивным средам
ГОСТ Р 56336-2015 Дороги автомобильные общего пользования. Материалы геосинтетические. Метод определения стойкости к циклическим нагрузкам
ГОСТ Р 56339-2015 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения ползучести при растяжении и разрыва при ползучести
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения, сокращения и обозначения
3.1 Термины и определения
В настоящем стандарте применены термины и определения, используемые в стандартах, приведенных в разделе 2, а также следующие термины с соответствующими определениями:
3.1.1 георешетка полимерная гексагональная: Рулонный геосинтетический материал ячеистой структуры с жесткими узловыми точками и сквозными ячейками (отверстиями) треугольной формы, обеспечивающей заданную изотропную жесткость и прочность (рисунок 1) СП 34.13330 [1, 2, 4].
3.1.2 узел георешетки: Точка соединения шести ребер.
3.1.3 эффективность узла георешетки: Способность узла передавать нагрузки от одного ребра к другим ребрам в различных направлениях, определяемая отношением прочности узла к прочности ребра георешетки.
3.1.4 ребро георешетки: Линейный элемент, соединяющий два узла.
3.1.5 элементарный треугольник георешетки: Равносторонний треугольник, образованный тремя смежными ребрами.
3.1.6 элементарный шестиугольник (гексагон) георешетки: Равносторонний шестиугольник, образованный шестью смежными элементарными треугольниками.
3.1.7 шаг элементарного шестиугольника: Расстояние, измеряемое между двумя параллельными его ребрами.
3.1.8 направление середины ребра георешетки: Направление биссектрисы между двумя смежными ребрами элементарного треугольника.
3.1.9 радиальная жесткость георешетки: Отношение прочности к деформации, измеренное при низких заданных значениях деформации в этом же направлении.
3.1.10 изотропность георешетки: Однородность показателей свойств георешетки в разных направлениях.
3.1.11 зернистый материал: Строительный материал, состоящий из отдельных зерен, не имеющих между собой сцепления (щебень, гравий, песок).
3.1.12 конструктивный слой геотехнического объекта: Слой, расположенный выше поверхности грунта, выполняющий одну функцию или более в составе геотехнических объектов.
3.1.13 стабилизация: Усиление механических свойств геотехнических конструкций и несвязных материалов посредством блокировки (заклинки) смещения зерен ячейками георешетки.
3.1.14 армирование: Усиление георешеткой механических свойств геотехнических конструкций и несвязных материалов.
3.2 Сокращения
В настоящем стандарте применены следующие сокращения:
ГР I - георешетка, где I - номер марки георешетки (I = 1, 2, 3, ..., 7);
ГР I-Т - георешетка, соединенная термическим способом с нетканым геотекстилем;
ПДК - предельно допустимая концентрация;
ПП - полипропилен, сырье для изготовления георешетки;
ПТР - показатель текучести расплава;
УФ-излучение - ультрафиолетовое излучение.
3.3 Обозначения
В настоящем стандарте применены следующие обозначения:
B - действительная эффективная ширина образца, м;
E - эффективность узла георешетки, %;
F - нагрузка при фиксированной деформации, кН;
J - радиальная жесткость в одном из четырех направлений тестирования, кН/м;
Jс - средняя радиальная жесткость при фиксированной деформации, кН/м;
jсi (i = 1, 2, 3, 4) - средняя жесткость тестовых образцов в каждом из четырех направлений при фиксированной деформации, кН/м;
ji (i = 1, 2, ..., 5) - средняя жесткость пяти тестовых образцов в каждом из четырех тестовых направлений при 0,5% деформации, кН/м;
kж0.5 - коэффициент радиальной жесткости при фиксированной деформации 0,5%;
n - общее количество тестовых образцов;
Tр - средняя прочность ребра при растяжении, кН;
Tрi - прочность ребра для i-го образца, кН;
Tу - средняя прочность узла при растяжении, кН;
Tуi - прочность узла i-го образца, кН;
