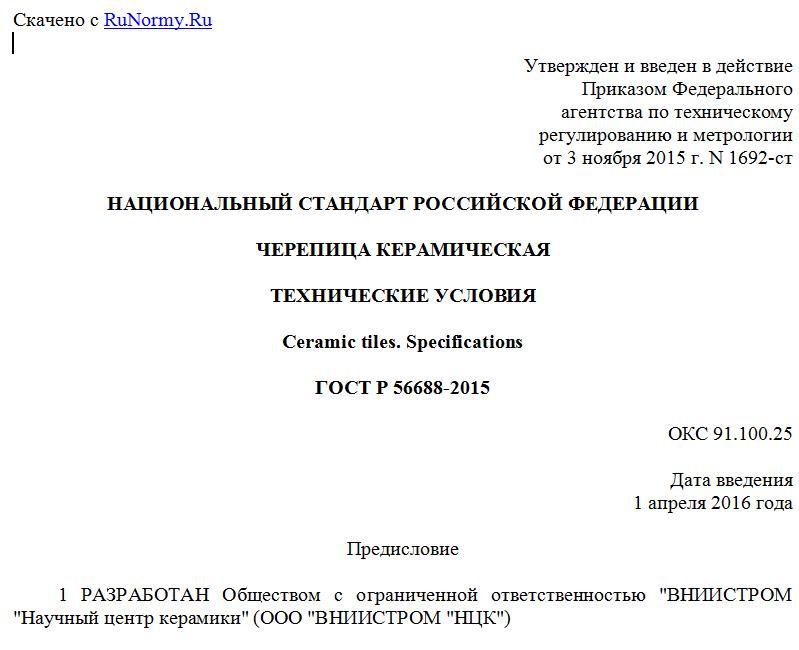

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 3 ноября 2015 г. N 1692-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЧЕРЕПИЦА КЕРАМИЧЕСКАЯ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Ceramic tiles. Specifications
ГОСТ Р 56688-2015
ОКС 91.100.25
Дата введения
1 апреля 2016 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "ВНИИСТРОМ "Научный центр керамики" (ООО "ВНИИСТРОМ "НЦК")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 3 ноября 2015 г. N 1692-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в годовом (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на керамическую черепицу (далее - черепица), используемую для устройства кровель, и устанавливает технические требования, правила приемки и методы испытаний черепицы. В настоящем стандарте приведены также виды черепицы, рекомендуемые габаритные и кроющие (полезные) размеры.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.3.009-76 Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности
ГОСТ 12.3.020-80 Система стандартов безопасности труда. Процессы перемещения грузов на предприятиях. Общие требования
ГОСТ 162-90 Штангенглубиномеры. Технические условия
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 288-72 Войлок технический тонкошерстный и детали из него для машиностроения. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 7025-91 Кирпич и камни керамические и силикатные. Методы определения водопоглощения, плотности и контроля морозостойкости
ГОСТ 14192-96 Маркировка грузов
ГОСТ 22235-2010 Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению сохранности при производстве погрузочно-разгрузочных работ и маневровых работ
ГОСТ 30108-94 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 ангобирование: Нанесение до обжига на внешнюю часть черепицы тонкого слоя суспензии из глины с добавками различных оксидов металлов.
3.2 габаритные размеры черепицы: Наибольшие (номинальные) длина и ширина черепицы.
3.3 глазурование: Обработка черепицы путем нанесения на ее поверхность стекловидного покрытия.
3.4 двухфальцевая черепица с замком: Черепица с двойной волной и с внутренним замком.
3.5 желобовидная черепица: Черепица с внутренним замком и плоским желобом для отвода воды.
3.6 желобчатая (голландская) черепица: Черепица, выгнутая в форме буквы "S", не имеющая ни продольного, ни поперечного соединения в фальц.
3.7 желобчатая (монастырская или римская) черепица: Черепица желобчатой формы с коническими или параллельно расположенными кромками системы "монах"-"монашка".
Примечание - Нижняя черепица "монашка" - желобчатая черепица, составляющая нижний слой и опирающаяся на основание кровельного покрытия. Нижняя черепица может иметь один или несколько шипов, позволяющих проводить укладку на обрешетку.
Верхняя черепица "монах" - выпуклая черепица, составляющая верхний слой и укладываемая внахлест на две нижние черепицы.
3.8 замок: Соединение (черепицы) в фальц.
3.9 заусенец: Дефект черепицы в виде сплошного или прерывистого выступа на ребрах (кромке), образовавшегося в процессе формования.
3.10 керамическая черепица: Изделия из шихты на основе глинистого сырья (с добавкой или без них), изготовленные методом пластического формования с допрессовкой или без нее, с последующей сушкой или обжигом.
3.11 крепежное отверстие: Сплошное или закрытое отверстие в области перекрытия, которое может быть пробито без повреждения черепицы для ее крепления на обрешетку.
3.12 кроющие (полезные) размеры: Длина и ширина уложенной, видимой сверху черепицы, измеренной в продольном и поперечном направлениях.
3.13 низкопрофильная черепица: Черепица с внутренним замком и плоской частью для отвода воды.
3.14 обрешетка: Конструкция или сплошной настил, являющиеся основанием для крепления черепицы.
3.15 отбитость: Дефект от механического повреждения грани, ребра, угла черепицы, не распространяющийся на всю толщину черепицы.
3.16 отколы от известковых (дутики) и пиритных включений: Дефект на поверхности черепицы, вызванный наличием карбонатных включений или включений пирита FeS2.
3.17 паз: Конструкция для соединения соседних черепиц с одним или несколькими выступами (ребрами) и с одним или несколькими углублениями (желобами) (см. рисунок 1).
Рисунок 1 - Примеры пазовых конструкций
3.18 пазовая черепица: Черепица, которая в продольном и/или в поперечном направлениях соединяется посредством простой или многократной пазовой системы.
3.19 плоская черепица (черепица "бобровый хвост"): Черепица плоской формы с закругленной передней кромкой, не имеющая соединения в фальц.
3.20 поперечный паз: Конструкция, позволяющая соединение двух черепиц в следующих друг за другом горизонтальных рядах (см. рисунок 1).
3.21 продольный паз: Конструкция, позволяющая соединение двух черепиц в одном горизонтальном ряду (см. рисунок 1).
3.22 трещина: Разрыв черепицы без разрушения ее на части через всю толщину черепицы, видимый невооруженным глазом.
3.23 шипы: Выступы на не лицевой стороне черепицы, используемые для крепления черепицы на обрешетку.
4. Виды, размеры и условные обозначения
4.1 Виды и размеры
4.1.1 Керамическую черепицу изготовляют следующих видов: пазовая штампованная (далее - пазовая), желобчатая (голландская) (далее - S-образная), "монах"-"монашка", коньковая, плоская ("бобровый хвост"), желобчатая (монастырская или римская). Виды черепицы приведены на рисунках А.1 - А.5 приложения А.
Рекомендуемые габаритные и кроющие (полезные) размеры черепицы приведены в таблице Б.1 приложения Б.
Допускается по согласованию изготовителя с потребителем изготовлять черепицу других видов и размеров, при этом предельные отклонения размеров не должны превышать значений, приведенных в 4.1.4.
4.1.2 Примеры габаритных и кроющих (полезных) размеров черепицы приведены на рисунке В.1 приложения В.
4.1.3 Габаритные и кроющие (полезные) размеры черепицы, а также количество штук черепицы на 1 м2 (1 пог. м) кровельного покрытия должны соответствовать указанным в проектной и рабочей документации конкретного здания.
4.1.4 Предельные отклонения размеров не должны превышать +/- 2,0% длины и ширины черепицы.
4.1.5 Высота шипов черепицы должна быть не менее 10 мм.
4.1.6 Глубина пазов черепицы должна быть не менее 4 мм.
4.1.7 Черепица может иметь в перекрываемой части одно или несколько крепежных отверстий диаметром не менее 4 мм. Допускается отсутствие крепежных отверстий.
4.1.8 Масса 1 м2 кровельного покрытия из пазовой или S-образной черепицы в насыщенном водой состоянии должна быть не более 54 кг, из черепицы "монах"-"монашка" - не более 74 кг. Масса 1 пог. м кровельного покрытия из коньковой черепицы в насыщенном водой состоянии должна быть не более 12 кг.
4.2 Условное обозначение
4.2.1 Условное обозначение черепицы должно состоять из буквенного обозначения наименования ЧК (черепица керамическая), обозначения вида по таблице Б.1, габаритных и кроющих размеров в миллиметрах и обозначения настоящего стандарта:
Примеры условных обозначений:
Черепица керамическая пазовая габаритными размерами 420 x 223 мм, кроющими размерами 336 x 202 мм:
ЧК-П-420 x 223/336 x 202/ГОСТ Р 56688
Черепица керамическая S-образная габаритными размерами 395 x 217 мм, кроющими размерами 345 x 175 мм:
ЧК-S-395 x 217/345 x 175/ГОСТ Р 56688
Черепица керамическая "монах"-"монашка" габаритными размерами 415 x 155 мм, кроющей длиной 334 мм:
ЧК-М-М-415 x 155/334/ГОСТ Р 56688
