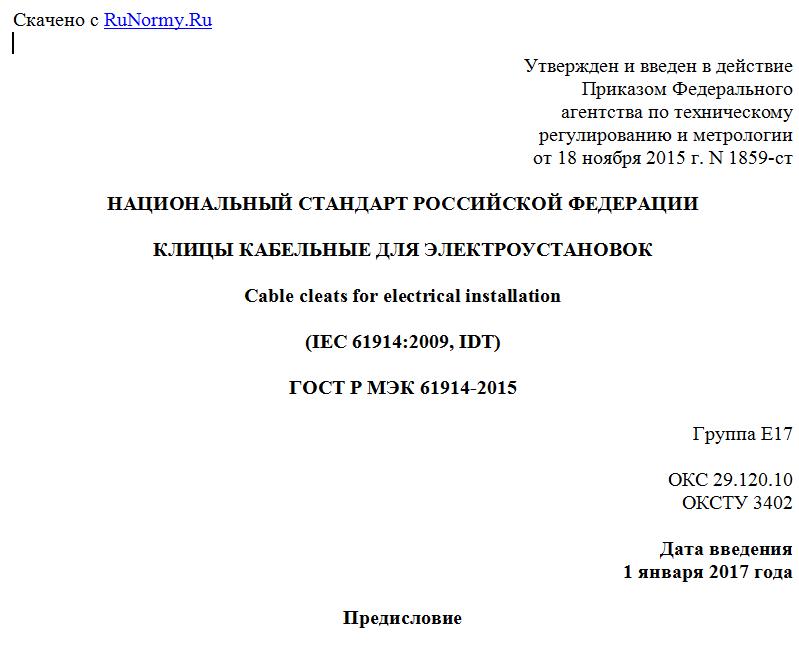

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 ноября 2015 г. N 1859-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КЛИЦЫ КАБЕЛЬНЫЕ ДЛЯ ЭЛЕКТРОУСТАНОВОК
Cable cleats for electrical installation
(IEC 61914:2009, IDT)
ГОСТ Р МЭК 61914-2015
Группа Е17
ОКС 29.120.10
ОКСТУ 3402
Дата введения
1 января 2017 года
Предисловие
1 ПОДГОТОВЛЕН Негосударственным образовательным учреждением высшего профессионального образования "Московский институт энергобезопасности и энергосбережения" (НОУ ВПО "МИЭЭ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 ноября 2015 г. N 1859-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 61914:2009 "Кабельные клицы для электроустановок" (IEC 61914:2009 "Cable cleats for electrical installation", IDT).
Международный стандарт разработан техническим подкомитетом по стандартизации SC 23A "Кабелепроводы" Международной электротехнической комиссии (IEC).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает общие требования и требования по испытаниям для кабельных клиц и промежуточных устройств для крепления, используемых для прокладки кабелей в электрических установках. Кабельные клицы могут обладать стойкостью к электродинамическим усилиям. Настоящий стандарт распространяется на кабельные клицы, которые крепят к вертикальным поверхностям для осевого и/или бокового крепления кабелей, как определено изготовителем.
Этот стандарт не распространяется на:
- кабельные сальники;
- кабельные стяжки.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа.
МЭК 60060-1:1989 <1>, High-voltage test techniques - Part 1: General definitions and test requirements (Высоковольтные испытательные методы - Часть 1: Общие определения и требования к испытаниям)
--------------------------------
<1> Заменен на IEC 60060-1:2010. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
МЭК 60695-11-5:2004, Fire hazard testing - Part 11-5: Test flames - Needle-flame test method - Apparatus, confirmatory test arrangement and guidance (Испытания на пожароопасность. Часть 11-5. Метод испытания игольчатым пламенем. Аппаратура, руководство и порядок испытания на подтверждение соответствия)
ИСО 868:2003, Plastics and ebonite - Determination of indentation hardness by means of a durometer (Shore hardness) [Эбонит и пластмассы. Определение инденторной твердости с помощью дюрометра (твердость по Шору)]
ИСО 4287:1997, Geometrical product specifications (GPS). Surface texture. Profile method. Terms, definitions and surface texture parameters (Геометрические характеристики изделий (GPS). Структура поверхности. Профильный метод. Термины, определения и параметры структуры)
ИСО 4892-2:2006 <2>, Plastics. Methods of exposure to laboratory light sources. Part 2. Xenon-arc sources (Пластмассы. Методы экспонирования под лабораторными источниками света. Часть 2. Источники с ксеноновой дугой)
--------------------------------
<2> Заменен на ИСО 4892-2:2013. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
ИСО 9227:2012, Corrosion tests in artificial atmospheres - Salt spray tests (Испытания на коррозию в искусственной атмосфере. Испытания в соляном тумане)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 кабельная клица (cable cleat): Устройство для крепления кабелей, которое устанавливается с промежутками вдоль кабелей.
Примечание - Кабельные клицы предназначены для крепления кабелей к вертикальным поверхностям, но они могут использоваться и в других случаях. Примерами таких поверхностей крепления могут быть: лестничные конструкции, лотки, опорные конструкции или балки, проволока и тросы (см. рисунки A.8 и A.9). При этом кабельные клицы должны обеспечивать заявленное сопротивление электродинамическим усилиям.
3.2 промежуточное крепление (intermediate restraint): Промежуточные устройства для крепления, используемые совместно с кабельными клицами для обеспечения стойкости к электродинамическим усилиям. Промежуточные крепления не присоединяются к вертикальной поверхности.
3.3 металлический компонент (metallic): Компонент, который состоит только из металла.
3.4 неметаллический компонент (non-metallic): Компонент, который состоит только из неметаллического материала.
3.5 композитный компонент (composite): Компонент, включающий и металлические и неметаллические материалы.
3.6 ток короткого замыкания (short-circuit current): Сверхток, который возникает в цепи с незначительным импедансом при повреждении между рабочими проводниками, или между рабочим проводником и землей, имеющим разные потенциалы при нормальных эксплуатационных режимах.
3.7 ударное значение тока короткого замыкания (peak short-circuit current) ip: Максимально возможное мгновенное значение тока короткого замыкания (см. приложение B).
3.8 действующее значение переменной составляющей тока короткого замыкания (initial r.m.s. symmetrical short-circuit current) I"k: Действующее значение переменной составляющей тока короткого замыкания, в момент возникновения короткого замыкания, при нулевом импедансе (см. приложение B).
3.9 апериодическая составляющая тока короткого замыкания [decaying (aperiodic) component of short-circuit current] id.c.: Среднее значение между максимальным и минимальным значением тока короткого замыкания, уменьшающегося от начального значения до нуля (см. приложение B).
3.10 установившееся значение тока короткого замыкания (steady-state short-circuit current) Ik: Действующее значение тока короткого замыкания, после завершения переходных процессов (см. приложение B).
3.11 расположение треугольником (trefoil formation): Расположение трех кабелей на равном удалении. В поперечном сечении линии, проходящие через центры кабелей, формируют равносторонний треугольник (см. рисунок 5).
Примечание - Под расположением, называемым "закрытый треугольник" понимают расположение кабелей, когда они касаются друг друга.
3.12 плоское расположение (flat formation): Расположение нескольких кабелей горизонтально, обычно с равным интервалом между смежными кабелями (см. рисунок 6).
3.13 электродинамические силы (electromechanical forces): Внешние силы, действующие на проводники с током.
3.14 удержание (retention): Ограничение бокового и/или осевого движения кабеля.
3.15 крепление (securing): Установка на вертикальной поверхности или какой-либо конструкции.
3.16 внешние воздействия (environmental influences): Воздействие коррозийных веществ, солнечного излучения и т.п.
4 Общие требования
Изделия, на которые распространяются требования настоящего стандарта, должны быть разработаны и сконструированы таким образом, чтобы при их сборке и установке в условиях нормальной эксплуатации согласно инструкциям изготовителя гарантированно обеспечивалось крепление кабелей в соответствии с разделом 6 без повреждений.
Соответствие проверяют путем выполнения соответствующих испытаний, определенных в настоящем стандарте.
5 Общие сведения об испытаниях
5.1 Испытания в соответствии с данным стандартом являются типовыми. Все размеры должны соответствовать разделу 8 и перечислению a) подраздела 9.1. Если в одном типоразмере содержится значительное число клиц, то типоразмер делится на один или несколько классов. В этом случае испытывают самый маленький, самый большой и некоторый критический размер клицы в каждом классе, за исключением испытаний по 9.5. Испытания по 9.5 проводят на самом критическом размере в каждом классе.
Примечание - При идентификации кабельных клиц или промежуточных креплений, изготовленных из одного материала и имеющих одни и те же конструктивные особенности согласно классификации раздела 6, их рассматривают как изделие того же самого класса.
5.2 Если иное не определено, все испытания должны быть выполнены на трех новых образцах каждого размера, отобранного в соответствии с 5.1, собранных и установленных в условиях нормальной эксплуатации согласно инструкциям изготовителя или ответственного поставщика.
5.3 Испытания неметаллических и композитных клиц и промежуточных креплений не должны начинаться ранее чем через 168 ч после изготовления.
5.4 Если иное не определено, то испытания должны быть выполнены при температуре окружающей среды .
5.5 Испытание считается удачным, если все образцы выдержали испытания. Если хотя бы один из образцов не прошел испытания из-за производственного брака, то данное испытание и любое предшествующее, которое повлияло на результат испытания, должны быть повторены, как и все последующие испытания, в необходимой последовательности, но на другом полном комплекте образцов, которые все должны выдержать испытания.
Примечание - Заявитель, представляя первый набор образцов, может также предоставить дополнительный комплект образцов, которые могут использоваться, если один образец не прошел испытания. Испытательная лаборатория в этом случае может без дальнейшего запроса провести испытание дополнительного комплекта образцов и забракует их, только если произойдет дальнейший отказ. Если дополнительный набор образцов не представлен одновременно, то отказ одного образца влечет за собой забраковку.
