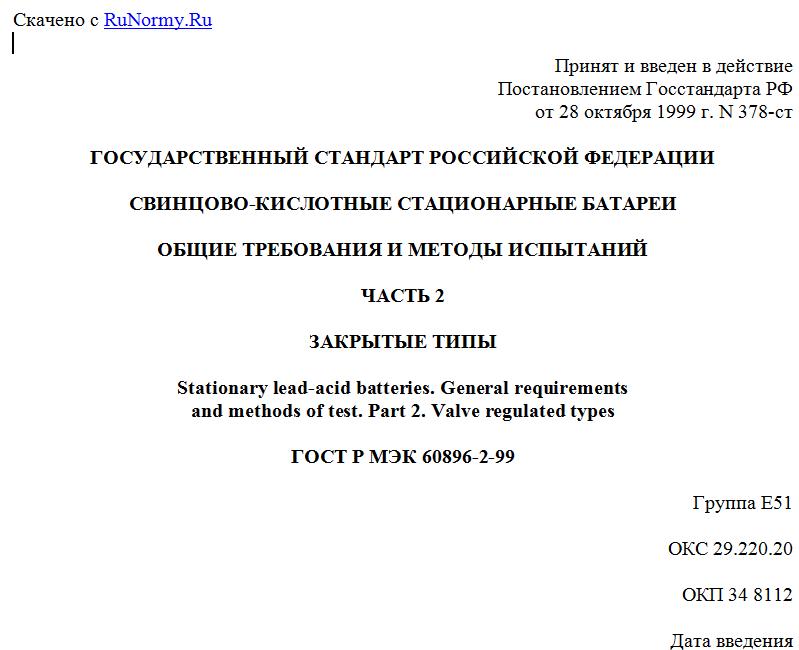

Принят и введен в действие
Постановлением Госстандарта РФ
от 28 октября 1999 г. N 378-ст
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СВИНЦОВО-КИСЛОТНЫЕ СТАЦИОНАРНЫЕ БАТАРЕИ
ОБЩИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
ЧАСТЬ 2
ЗАКРЫТЫЕ ТИПЫ
Stationary lead-acid batteries. General requirements
and methods of test. Part 2. Valve regulated types
ГОСТ Р МЭК 60896-2-99
Группа Е51
ОКС 29.220.20
ОКП 34 8112
Дата введения
1 января 2001 года
Предисловие
1. Разработан и внесен Техническим комитетом по стандартизации ТК 44 "Аккумуляторы".
2. Принят и введен в действие Постановлением Госстандарта России от 28 октября 1999 г. N 378-ст.
3. Настоящий стандарт представляет собой полный аутентичный текст международного стандарта МЭК 60896-2 (1995) "Стационарные свинцово-кислотные батареи. Общие требования и методы испытаний. Часть 2. Закрытые типы".
4. Введен впервые.
1. Основные положения
1.1. Область применения
Настоящий стандарт распространяется на свинцово-кислотные стационарные аккумуляторы и моноблочные батареи с предохранительным клапаном (далее - аккумуляторы и батареи), предназначенные для эксплуатации в стационарном положении (т.е. не перемещаемые с места на место) и постоянно соединенные с нагрузкой и питанием от источника постоянного тока.
Примечания. 1. Наиболее типичные области применения стационарных батарей приведены в таблице 2.
2. Для использования в качестве стационарной батареи могут быть применены различные типы конструкции свинцово-кислотного аккумулятора или батареи. Наиболее типичные из них приведены в ГОСТ Р МЭК 896-1, где описаны общие требования и методы испытаний для вентилируемых типов стационарных свинцово-кислотных аккумуляторов и батарей.
Целью настоящего стандарта является спецификация основных характеристик и методов испытаний свинцово-кислотных стационарных аккумуляторов и батарей всех типов с предохранительными клапанами во взаимосвязи с областями их применения. Испытания могут быть использованы для квалификации типа, приемки продукции и проверки работоспособности во время эксплуатации.
Испытания, приведенные в Приложениях A - D, находятся в стадии разработки и проводятся по соглашению между потребителем и производителем.
Примечание. В таблице 2 дается подробное описание испытаний, относящихся к различным областям применения батарей. Некоторые испытания предназначены только для определенных областей применения. Рекомендации, относящиеся к проведению испытаний аккумуляторов или батарей разных типов, приведены в таблице 3.
1.2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р МЭК 896-1-95. Свинцово-кислотные стационарные батареи. Общие требования и методы испытаний. Часть 1. Открытые типы
ГОСТ 28312-89 (МЭК 417-73). Аппаратура радиоэлектронная профессиональная. Условные графические обозначения
ГОСТ 30012.1-93 (МЭК 51-1-84). Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей
ГОСТ Р 50695-94 (МЭК 707-81). Материалы электроизоляционные твердые. Методы определения воспламеняемости под воздействием источника зажигания.
1.3. Определения
В настоящем стандарте применяют следующие термины.
1.3.1. Закрытый аккумулятор: аккумулятор, который закрыт в обычных условиях, но имеет устройство, позволяющее выделяться газу, когда внутреннее давление превышает определенное значение. Обычно доливка электролита в такой аккумулятор невозможна [1].
1.3.2. Тепловой разгон: критическое состояние, возникающее в процессе заряда при постоянном напряжении, когда ток и температура батареи производят совокупный взаимно усиливающий эффект, который может привести к разрушению батареи [1].
2. Общие требования
Раздел 2 утратил силу с 1 января 2017 года. - ГОСТ Р МЭК 60896-22-2015, утв. Приказом Росстандарта от 20.11.2015 N 1900-ст.
3. Эксплуатационные характеристики
Раздел 3 утратил силу с 1 января 2017 года. - ГОСТ Р МЭК 60896-22-2015, утв. Приказом Росстандарта от 20.11.2015 N 1900-ст.
4. Общие условия испытаний
4.1. Точность измерительных приборов
4.1.1. Электроизмерительные приборы
4.1.1.1. Пределы измерений
Приборы должны обеспечивать возможность измерения значений напряжения и тока. Градуировка этих приборов и методы испытаний должны выбираться таким образом, чтобы гарантировать точность, установленную для каждого испытания.
Примечания. 1. Показания аналоговых приборов должны сниматься в последней трети градуированной шкалы.
2. Могут использоваться другие приборы, если они обеспечивают требуемую точность измерений.
4.1.1.2. Измерение напряжения
Для измерения напряжения используют вольтметр класса точности 0,5 или выше. Сопротивление вольтметра должно быть не менее 1000 Ом/В (см. ГОСТ 30012.1) [4].
4.1.1.3. Измерение тока
Для измерения тока используют амперметр класса точности 0,5 или выше. Система амперметр - шунты - провода должна быть класса точности 0,5 или выше (см. ГОСТ 30012.1) [5].
4.1.2. Измерение температуры
Для измерения температуры должны использоваться термометры с соответствующим диапазоном измерений, у которых цена деления не более 1 °C. Абсолютная точность этих приборов должна быть +/- 0,5 °C или выше.
4.1.3. Измерение времени
Точность прибора для измерения времени должна быть +/- 1% или выше.
4.1.4. Измерение давления газа
Точность прибора для измерения давления газа должна быть +/- 1% или выше.
4.1.5. Измерение объема газа
Точность прибора для измерения объема газа должна быть +/- 1% или выше.
4.2. Подготовка аккумуляторов и батарей к испытаниям
Аккумуляторы или батареи должны подготавливаться к испытаниям в соответствии с инструкциями производителя. Все испытания должны проводиться на новых полностью заряженных аккумуляторах или батареях. При испытаниях они должны находиться в вертикальном положении, если не предполагается использовать их в другом положении, оговоренном производителем.
Примечание. Если иное не установлено производителем, аккумуляторы или батареи считают полностью заряженными, когда при заряде при постоянном напряжении, рекомендуемом производителем, наблюдаемый ток остается постоянным в течение 2 ч, с учетом изменения температуры на поверхности аккумулятора или батареи.
5. Методы испытаний
5.1. Испытание на емкость (3.1)
См. таблицу 2.
5.1.1. Аккумулятор или батарея должны быть подготовлены согласно 4.2.
5.1.2. Для определения температуры батареи, состоящей из 100 или менее аккумуляторов или моноблоков батарей, следует выбрать один контрольный аккумулятор или моноблок в группе из шести аккумуляторов или моноблоков и один контрольный аккумулятор или моноблок в группе из 12 аккумуляторов или моноблоков для батарей, состоящих из более чем 100 аккумуляторов.
5.1.3. Температура поверхности посередине стенок баков всех контрольных аккумуляторов или моноблоков батарей должна быть измерена непосредственно перед разрядом. Индивидуальные показания должны быть в пределах 10 - 35 °C. Среднюю температуру аккумуляторов или моноблоков рассматривают как среднюю температуру батареи.
Примечание. Желательно, чтобы средняя начальная температура поверхности и температура окружающей среды были по возможности близки к установленной температуре 20 °C.
5.1.4. Через 1 - 24 ч после окончания заряда аккумуляторы или батареи должны быть разряжены током (см. 3.1.4). Этот ток должен поддерживаться в пределах +/- 1% на протяжении всего периода разряда. При ручном регулировании тока допустимы отклонения в пределах +/- 5% от установленной величины.
5.1.5. Напряжение между выводами аккумуляторов или батарей должно либо регистрироваться автоматически через определенные промежутки времени, либо показания должны сниматься с помощью вольтметра (см. 4.1.1.2). Показания вольтметра должны регистрироваться по меньшей мере через 25, 50 и 80% времени разряда, определяемого по формуле
, (2)
где - гарантированная емкость, А x ч;
- ток разряда, А,
и через соответствующие интервалы времени, позволяющие своевременную фиксацию значения конечного напряжения .
5.1.6. Разряд должен быть прекращен, когда напряжение достигнет величины , где n - число аккумуляторов (см. 3.1.3). Время разряда должно регистрироваться.
Примечания. 1. При испытании аккумулятора или батареи зарядное напряжение измеряют на выводах, включая одно межэлементное соединение.
2. По соглашению между производителем и потребителем могут применяться дополнительные ограничения напряжения аккумулятора или батареи при испытании на емкость.
