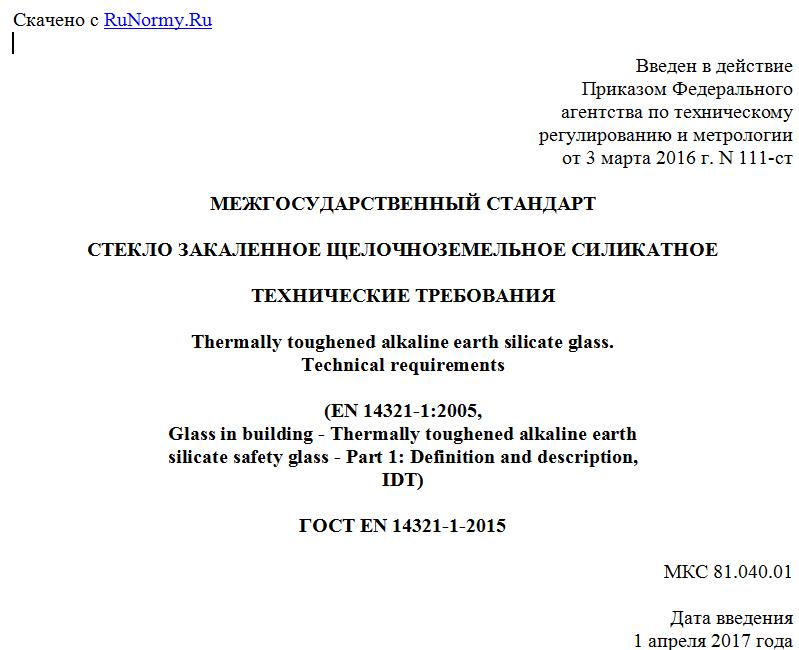

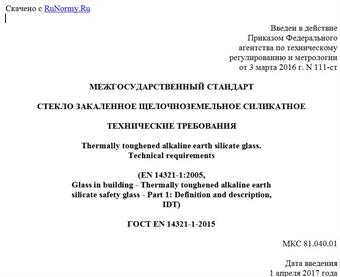

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 3 марта 2016 г. N 111-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СТЕКЛО ЗАКАЛЕННОЕ ЩЕЛОЧНОЗЕМЕЛЬНОЕ СИЛИКАТНОЕ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Thermally toughened alkaline earth silicate glass.
Technical requirements
(EN 14321-1:2005,
Glass in building - Thermally toughened alkaline earth
silicate safety glass - Part 1: Definition and description,
IDT)
ГОСТ EN 14321-1-2015
МКС 81.040.01
Дата введения
1 апреля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Институт стекла" (ТК 41 "Стекло") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 марта 2016 г. N 111-ст межгосударственный стандарт ГОСТ EN 14321-1-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 Настоящий стандарт идентичен европейскому региональному стандарту EN 14321-1:2005 Glass in building - Thermally toughened alkaline earth silicate safety glass - Part 1: Definition and description (Стекло в строительстве. Закаленное щелочноземельное силикатное безопасное стекло. Часть 1. Определение и описание).
Европейский стандарт разработан техническим комитетом CEN/TC 129 "Стекло в строительстве" Европейского комитета по стандартизации (CEN).
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА.
В стандарт включено дополнительное приложение ДБ, в котором приведены рекомендации по применению стандарта
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает требования к отклонениям размеров, отклонению от плоскостности, обработке кромок, характеру разрушения, физическим характеристикам плоского закаленного щелочноземельного силикатного безопасного стекла, предназначенного для использования в строительстве.
Настоящий стандарт не распространяется на моллированное закаленное щелочноземельное безопасное стекло, информация о котором приведена в приложении A.
К закаленному щелочноземельному силикатному безопасному стеклу могут применяться дополнительные требования, не установленные настоящим стандартом, если оно входит в состав других изделий (например, многослойного стекла или стеклопакета) или подвергнуто дополнительной обработке (например, на него нанесено покрытие). Эти дополнительные требования устанавливают в стандартах на соответствующую продукцию. При использовании закаленного щелочноземельного силикатного безопасного стекла в других видах изделий оно сохраняет свои механические и тепловые характеристики.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
EN 1096-1 Glass in building - Coated glass - Part 1: Definitions and classification (Стекло в строительстве. Стекло с покрытием. Часть 1. Определения и классификация)
EN 12600 Glass in building - Pendulum test - Impact test method and classification for flat glass (Стекло в строительстве. Испытание маятником. Метод испытания на удар и классификация плоского стекла)
EN 14178-1 Glass in building - Basic alkaline earth silicate glass products - Part 1: Float glass (Стекло в строительстве. Базовые изделия из щелочноземельного силикатного стекла. Часть 1. Флоат-стекло)
3. Термины и определения
3.1 закаленное щелочноземельное силикатное безопасное стекло (thermally toughened alkaline earth silicate safety glass): Стекло, в поверхностном слое которого при помощи специального процесса нагревания и охлаждения созданы сжимающие напряжения, придающие ему повышенную стойкость к механическим и термическим воздействиям и безопасный характер разрушения.
3.2 плоское закаленное щелочноземельное силикатное безопасное стекло (flat thermally toughened alkaline earth silicate safety glass): Закаленное щелочноземельное силикатное безопасное стекло, которому в процессе производства специально не придана изогнутая форма.
3.3 эмалированное закаленное щелочноземельное силикатное безопасное стекло (enamelled thermally toughened alkaline earth silicate safety glass): Закаленное щелочноземельное силикатное безопасное стекло, на поверхность которого в процессе закалки наплавлена керамическая фритта. После закалки керамическая фритта становится неотъемлемой частью стекла.
Примечание - В Великобритании такое стекло также называют непрозрачное закаленное щелочноземельное силикатное безопасное стекло (opaque thermally toughened alkaline earth silicate safety glass).
3.4 горизонтальная закалка (horizontal toughening): Процесс закалки, при котором стекло поддерживается на горизонтальных валках.
3.5 вертикальная закалка (vertical toughening): Процесс закалки, при котором стекло подвешивается при помощи зажимов.
4. Базовое стекло
Для изготовления закаленного щелочноземельного силикатного безопасного стекла используют стекло, соответствующее следующим стандартам:
- щелочноземельное силикатное стекло по EN 14178-1 (флоат-стекло);
- щелочноземельное силикатное стекло с покрытием по EN 1096-1.
5. Характер разрушения
При разрушении закаленного щелочноземельного силикатного безопасного стекла образуется множество мелких осколков, обычно имеющих неострые края.
Примечание - Характер разрушения стекла в процессе эксплуатации не всегда соответствует указанному в разделе 8 вследствие сжимающего действия креплений или других элементов изделия (например, слоев многослойного стекла) или из-за причины разрушения.
6. Размеры и предельные отклонения
6.1 Номинальная толщина и предельные отклонения по толщине
Номинальная толщина и предельные отклонения по толщине должны соответствовать требованиям стандартов на базовое стекло (см. раздел 4), некоторые требования приведены в таблице 1.
Таблица 1
Номинальная толщина и предельные отклонения по толщине
В миллиметрах
Номинальная толщина d Предельные отклонения для щелочноземельного силикатного флоат-стекла
4 +/- 0,2
5 +/- 0,2
6 +/- 0,2
8 +/- 0,3
10 +/- 0,3
12 +/- 0,3
15 +/- 0,5
Толщину листа стекла определяют так же, как и толщину базового стекла. Измерения проводят в середине каждой из четырех сторон, при этом точка измерения не должна попадать в области следов от зажимов, указанных на рисунке 3, при их наличии.
6.2 Ширина и длина (размеры)
