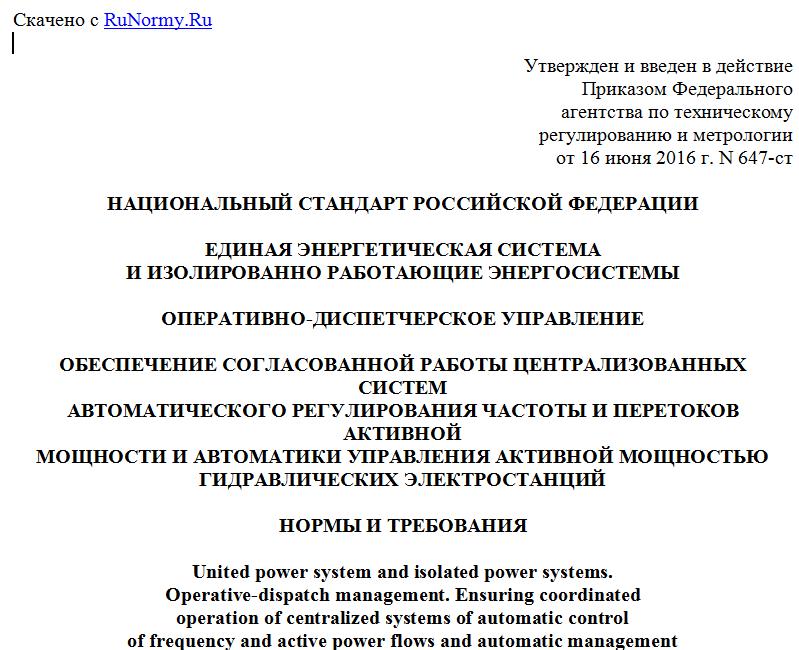

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 16 июня 2016 г. N 647-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЕДИНАЯ ЭНЕРГЕТИЧЕСКАЯ СИСТЕМА
И ИЗОЛИРОВАННО РАБОТАЮЩИЕ ЭНЕРГОСИСТЕМЫ
ОПЕРАТИВНО-ДИСПЕТЧЕРСКОЕ УПРАВЛЕНИЕ
ОБЕСПЕЧЕНИЕ СОГЛАСОВАННОЙ РАБОТЫ ЦЕНТРАЛИЗОВАННЫХ СИСТЕМ
АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ЧАСТОТЫ И ПЕРЕТОКОВ АКТИВНОЙ
МОЩНОСТИ И АВТОМАТИКИ УПРАВЛЕНИЯ АКТИВНОЙ МОЩНОСТЬЮ
ГИДРАВЛИЧЕСКИХ ЭЛЕКТРОСТАНЦИЙ
НОРМЫ И ТРЕБОВАНИЯ
United power system and isolated power systems.
Operative-dispatch management. Ensuring coordinated
operation of centralized systems of automatic control
of frequency and active power flows and automatic management
of active power of hydroelectric power stations.
Norms and requirements
ГОСТ Р 56969-2016
ОКС 27.010, 27.140
ОКП 01 1000
Дата введения
1 января 2017 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Системный оператор Единой энергетической системы"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 016 "Электроэнергетика"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 16 июня 2016 г. N 647-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт разработан в целях обеспечения согласованной работы централизованных (центральной координирующей) систем автоматического регулирования частоты и перетоков активной мощности и автоматики управления активной мощностью гидравлических электростанций при их участии в автоматическом вторичном регулировании частоты и перетоков активной мощности в Единой энергетической системе и технологически изолированных территориальных электроэнергетических системах России.
Настоящий стандарт определяет требования к управляющим вычислительным комплексам централизованных (центральной координирующей) систем автоматического регулирования частоты и перетоков активной мощности в Единой энергетической системе России и централизованных систем автоматического регулирования частоты и перетоков активной мощности в технологически изолированных территориальных электроэнергетических системах, системам группового регулирования активной мощности гидравлических электростанций, гидроагрегатам гидравлических электростанций и их системам автоматического управления, каналам связи и передаче информации для функционирования централизованных (центральной координирующей) систем автоматического регулирования частоты и перетоков активной мощности, выполнение которых обеспечивает согласованную работу централизованных (центральной координирующей) систем автоматического регулирования частоты и перетоков активной мощности и автоматики управления активной мощностью гидравлических электростанций при их участии в автоматическом вторичном регулирования частоты и перетоков активной мощности.
Требованиями настоящего стандарта должны руководствоваться субъекты оперативно-диспетчерского управления в электроэнергетике, собственники и иные законные владельцы (далее - собственники) гидравлических электростанций при организации и осуществлении процесса автоматического вторичного регулирования частоты и перетоков активной мощности.
Требования настоящего стандарта также должны учитываться заводами - изготовителями оборудования для гидравлических электростанций, проектными, научно-исследовательскими и другими организациями, осуществляющими проектирование строительства, реконструкции, модернизации гидравлических электростанций, разработку систем автоматического регулирования частоты и перетоков активной мощности и автоматики управления активной мощностью гидравлических электростанций.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ Р 55890 Единая энергетическая система и изолированно работающие энергосистемы. Оперативно-диспетчерское управление. Регулирование частоты и перетоков активной мощности. Нормы и требования.
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 В настоящем стандарте применены термины по ГОСТ Р 55890, а также следующие термины с соответствующими определениями:
3.1.1 система автоматического управления гидроагрегатом: Совокупность устройств, обеспечивающих функции автоматического управления мощностью гидроагрегата.
3.1.2 централизованная система автоматического регулирования частоты и перетоков активной мощности: Многоуровневая система, предназначенная для реализации автоматического вторичного регулирования частоты и перетоков активной мощности в объединенной энергосистеме (территориальной энергосистеме, технологически изолированной территориальной электроэнергетической системе) путем управления мощностью отдельных электростанций (энергоблоков).
3.1.3 центральная координирующая система автоматического регулирования частоты и перетоков активной мощности: Многоуровневая система, предназначенная для реализации автоматического вторичного регулирования частоты и перетоков активной мощности в Единой энергетической системе России, в том числе путем взаимодействия с централизованными системами автоматического регулирования частоты и перетоков активной мощности и управления мощностью отдельных электростанций (энергоблоков).
3.1.4 система группового регулирования активной мощности гидравлической электростанции: Совокупность устройств, обеспечивающих регулирование активной мощности гидравлической электростанции путем распределения ее суммарного задания между гидроагрегатами по определенному критерию и отработку суммарного задания путем воздействия на системы автоматического управления гидроагрегатов, включенных в групповое регулирование активной мощности.
Примечания
1 Система группового регулирования активной мощности гидравлической электростанции включает в себя центральный регулятор, устройства, обеспечивающие информационный обмен центрального регулятора с системами автоматического управления гидроагрегатами и с управляющим вычислительным комплексом централизованной (центральной координирующей) системы автоматического регулирования частоты и перетоков активной мощности.
2 Система группового регулирования активной мощности гидравлической электростанции относится к станционному уровню централизованной (центральной координирующей) системы автоматического регулирования частоты и перетоков активной мощности.
3.1.5 центральный регулятор системы группового регулирования активной мощности гидравлической электростанции: Устройство, входящее в состав системы группового регулирования активной мощности гидравлической электростанции, обеспечивающее формирование и распределение заданий по активной мощности между подключенными к указанной системе гидроагрегатами с учетом установленных ограничений.
3.1.6 задатчик вторичной мощности: Программный модуль в составе центрального регулятора системы группового регулирования активной мощности гидравлической электростанции, предназначенный для обработки информации, получаемой от управляющего вычислительного комплекса централизованной (центральной координирующей) системы автоматического регулирования частоты и перетоков активной мощности.
3.1.7 управляющий вычислительный комплекс: Управляющий вычислительный комплекс централизованной (центральной координирующей) системы автоматического регулирования частоты и перетоков активной мощности, устанавливаемый в диспетчерском центре субъекта оперативно-диспетчерского управления в электроэнергетике.
Примечание - Управляющий вычислительный комплекс относится к верхнему уровню централизованной (центральной координирующей) системы автоматического регулирования частоты и перетоков активной мощности.
3.1.8 автоматическое вторичное регулирование частоты и перетоков активной мощности: Процесс автоматического изменения активной мощности генерирующего оборудования электростанций для восстановления заданного значения частоты или перетока активной мощности, осуществляемый путем отработки генерирующим оборудованием вторичного задания, полученного от управляющего вычислительного комплекса централизованной (центральной координирующей) системы автоматического регулирования частоты и перетоков активной мощности.
3.1.9 задание вторичной мощности гидравлической электростанции: Величина активной мощности, на которую должна изменяться активная мощность гидравлической электростанции в соответствии с заданием, поступающим в центральный регулятор системы группового регулирования активной мощности гидравлической электростанции от управляющего вычислительного комплекса централизованной (центральной координирующей) системы автоматического регулирования частоты и перетоков активной мощности.
3.1.10 плановая мощность гидравлической электростанции (плановая мощность): Величина активной мощности, которую должна выдавать гидравлическая электростанция в текущий момент времени в соответствии с плановым диспетчерским графиком (уточненным диспетчерским графиком, диспетчерской командой диспетчера субъекта оперативно-диспетчерского управления в электроэнергетике).
3.1.11 суммарное задание гидравлической электростанции: Величина активной мощности, которую должна выдавать гидравлическая электростанция в текущий момент времени, определяемая суммой заданий плановой, вторичной мощности, команд противоаварийной автоматики на изменение активной мощности гидравлической электростанции и заданием от оперативного персонала гидравлической электростанции.
3.1.12 групповое задание гидравлической электростанции: Задание суммарной активной мощности для подключенных на групповое регулирование гидроагрегатов, формируемое центральным регулятором системы группового регулирования активной мощности гидравлической электростанции в целях реализации суммарного задания гидравлической электростанции.
3.1.13 зона ограниченной работы гидроагрегата: Непрерывный диапазон нагрузок гидроагрегата по активной мощности при текущих значениях напора, в
