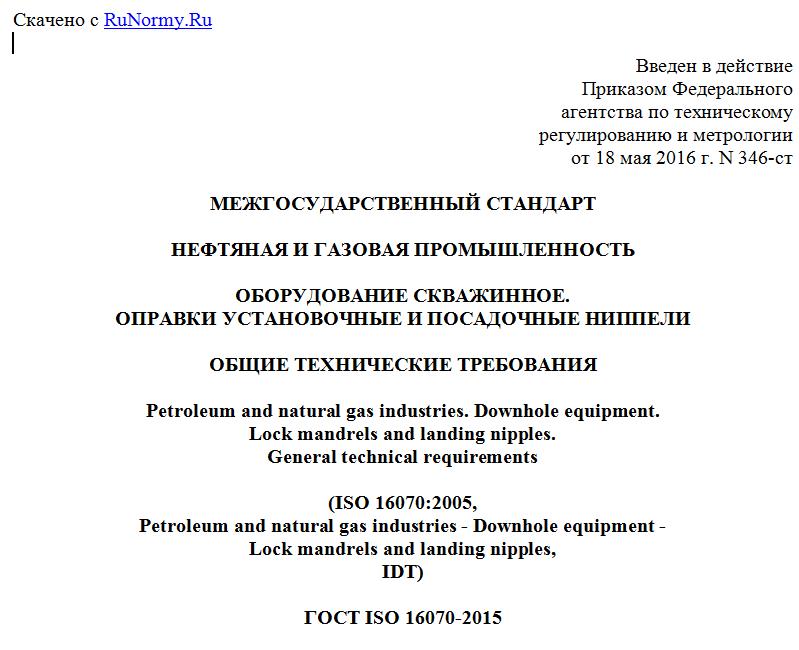

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 мая 2016 г. N 346-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
НЕФТЯНАЯ И ГАЗОВАЯ ПРОМЫШЛЕННОСТЬ
ОБОРУДОВАНИЕ СКВАЖИННОЕ.
ОПРАВКИ УСТАНОВОЧНЫЕ И ПОСАДОЧНЫЕ НИППЕЛИ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Petroleum and natural gas industries. Downhole equipment.
Lock mandrels and landing nipples.
General technical requirements
(ISO 16070:2005,
Petroleum and natural gas industries - Downhole equipment -
Lock mandrels and landing nipples,
IDT)
ГОСТ ISO 16070-2015
Группа Г43
МКС 75.180.10
Дата введения
1 декабря 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 23 "Нефтяная и газовая промышленность"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 декабря 2015 г. N 83-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 18 мая 2016 г. N 346-ст межгосударственный стандарт ГОСТ ISO 16070-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 декабря 2016 г.
5 Настоящий стандарт идентичен международному стандарту ISO 16070:2005 "Нефтяная и газовая промышленность. Оборудование скважинное. Оправки установочные и посадочные ниппели" ("Petroleum and natural gas industries - Downhole equipment - Lock mandrels and landing nipples", IDT).
Международный стандарт ISO 16070 разработан техническим комитетом по стандартизации ISO/TC 67 "Материалы, оборудование и морские сооружения для нефтяной, нефтехимической и газовой промышленности", подкомитетом SC 4 "Буровое и добывающее оборудование".
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт подготовлен потребителями/заказчиками и поставщиками/изготовителями оправок для посадочного ниппеля (установочных оправок) и посадочных ниппелей, предназначенных для использования в нефтяной и газовой промышленности во всем мире. Целью настоящего стандарта является установление правил и приведение информации для обеих сторон, которые необходимы при выборе, испытаниях и использовании установочных оправок и посадочных ниппелей. Кроме того, в стандарте указаны минимальные правила, которые должны соблюдаться поставщиком/изготовителем, чтобы обеспечить соответствие настоящему стандарту.
Структурой настоящего стандарта предусмотрены различные уровни условий к документации по управлению качеством и процессу валидации проекта. Благодаря этому потребитель/заказчик может выбрать тот уровень, который требуется для определенной области применения.
Имеются две категории документации по управлению качеством, которые позволяют потребителю/заказчику выбрать те условия, которые соответствуют его предпочтениям или области применения. Уровень Q2 представляет собой минимальные условия, представленные в настоящем стандарте. Уровень Q1 представляет собой дополнительную документацию.
Имеются три категории валидации проекта, которые позволяют потребителю/заказчику выбрать те условия, которые соответствуют его предпочтениям или области применения. Категория V3 представляет собой минимальные правила к оборудованию, метод которого определяется поставщиком/изготовителем. По мере уменьшения категории увеличивается сложность и ужесточаются условия к валидационным испытаниям.
Пользователи настоящего стандарта должны осознавать, что для некоторых областей применения могут потребоваться более строгие правила, чем те, что указаны здесь. Настоящий стандарт не подразумевает, что поставщик/изготовитель не может предлагать, а потребитель/заказчик не может использовать альтернативное оборудование или технические решения. В частности, это касается новых или развивающихся технологий. В случае, если поставщик/изготовитель предлагает альтернативное оборудование или решения, он должен определить уровень отклонения от положений настоящего стандарта и предоставить детальную информацию.
1 Область применения
В настоящем стандарте приведены правила и характеристики к установочным оправкам и посадочным ниппелям, используемым в эксплуатационном трубопроводе и трубопроводе системы нагнетания с целью установки для регулирования дебита или иного оборудования в нефтяной и газовой промышленности.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
ISO 2859-1 Sampling procedures for inspection by attributes - Part 1: Sampling schemes indexed by acceptance quality limit (AQL) for lot-by-lot inspection (Процедуры выборочного контроля по качественным признакам. Часть 1. Планы выборочного контроля с указанием приемлемого уровня качества (AQL) для последовательного контроля партий)
ISO 3601-1 Fluid power systems - O-rings - Part 1: Inside diameters, cross-sections, tolerances and size identification code (Системы гидравлические и пневматические. Уплотнительные кольца. Часть 1. Внутренние диаметры, поперечные сечения, допуски и коды обозначений)
ISO 3601-3 Fluid power systems - O-rings - Part 3: Quality acceptance criteria (Системы гидравлические и пневматические. Уплотнительные кольца. Часть 3. Критерии приемки по уровню качества)
ISO 6506-1 Metallic materials - Brinell hardness test - Part 1: Test method (Материалы металлические. Определение твердости по Бринеллю. Часть 1. Метод испытания)
ISO 6507-1 Metallic materials - Vickers hardness test - Part 1: Test method (Материалы металлические. Определение твердости по Виккерсу. Часть 1. Метод испытания)
ISO 6508-1 Metallic materials - Rockwell hardness test - Part 1: Test method (scales A, B, C, D, E, F, G, H, K, N, T) (Материалы металлические. Испытание на твердость по Роквеллу. Часть 1. Метод испытаний (шкалы A, B, C, D, E, F, G, H, K, N, T))
ISO 6892-1 Metallic materials - Tensile testing at ambient temperature (Материалы металлические. Испытания на растяжение. Часть 1. Метод испытания при комнатной температуре)
ISO 9712 Non-destructive testing - Qualification and certification of personnel (Неразрушающий контроль. Квалификация и аттестация персонала)
ISO 13628-3 Petroleum and natural gas industries - Design and operation of subsea production systems - Part 3: Through flowline (TFL) systems (Нефтяная и газовая промышленность. Проектирование и эксплуатация систем подводной добычи. Часть 3. Системы проходных выкидных трубопроводов)
ISO 13665 Seamless and welded steel tubes for pressure purposes - Magnetic particle inspection of the tube body for the detection of surface imperfections (Трубы стальные напорные бесшовные и сварные. Контроль тела трубы магнитопорошковым методом для обнаружения поверхностных несовершенств)
ISO 15156-1 Petroleum and natural gas industries - Materials for use in H2S-containing environments in oil and gas production - Part 1: General principles for selection of cracking-resistant materials (Промышленность нефтяная и газовая. Материалы для применения в средах, содержащих сероводород, при нефте- и газодобыче. Часть 1. Общие принципы выбора трещиностойких материалов)
ISO 15156-2 Petroleum and natural gas industries - Materials for use in H2S-containing environments in oil and gas production - Part 2: Cracking-resistant carbon and low alloy steels, and the use of cast irons (Нефтяная и газовая промышленность. Материалы для применения в средах, содержащих сероводород, при добыче нефти и газа. Часть 2. Углеродистые и низколегированные стали, стойкие к растрескиванию, и применение чугуна)
ISO 15156-3 Petroleum and natural gas industries - Materials for use in H2S-containing environments in oil and gas production - Part 3: Cracking-resistant CRAs (corrosion-resistant alloys) and other alloys (Нефтяная и газовая промышленность. Материалы для применения в средах, содержащих сероводород, при добыче нефти и газа. Часть 3. Сплавы, стойкие к растрескиванию (коррозионностойкие сплавы), и другие сплавы)
API Spec 5B <1> Specification for threading, gauging, and thread inspection of casing, tubing, and line pipe threads (Спецификации API Spec 5B. Калибровка и контроль резьбы обсадных, насосно-компрессорных и трубопроводных труб)
ASME Boiler and Pressure Vessel Code:2004 <2> Section V, Non-destructive examination (Нормы для котлов и емкостей высокого давления Американского общества инженеров-механиков 2004, Раздел V, Контроль неразрушающий)
--------------------------------
<1> Американский нефтяной институт/American Petroleum Institute, 1220 L Street NW, Washington, DC 20005-4070, USA.
<2> Американское общество инженеров-механиков/American Society of Mechanical Engineers, Three Park Avenue, New York, NY 10016-5990, USA.
ASME Boiler and Pressure Vessel Code:2004 Section VIII, Division 1, Rules for construction of pressure vessels (Нормы для котлов и емкостей высокого давления
