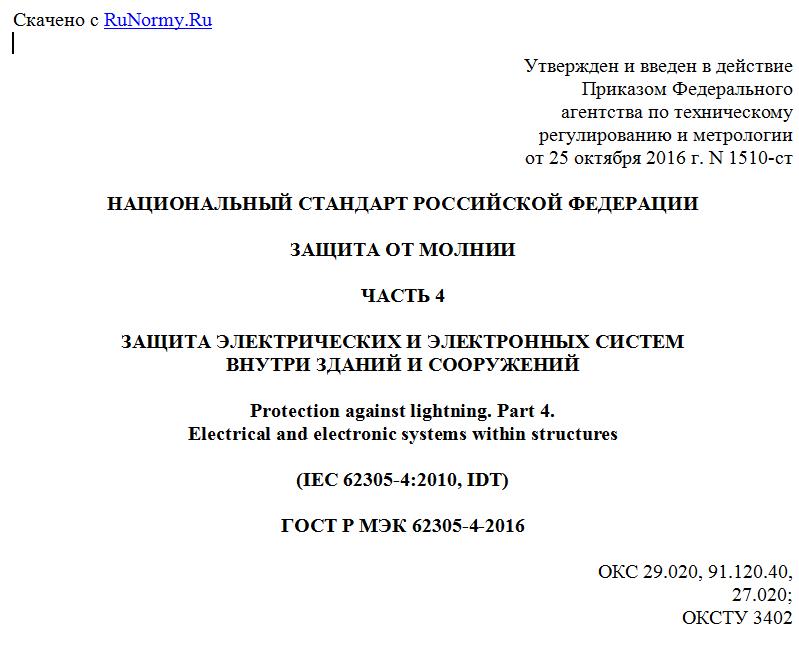

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЗАЩИТА ОТ МОЛНИИ
ЧАСТЬ 4
ЗАЩИТА ЭЛЕКТРИЧЕСКИХ И ЭЛЕКТРОННЫХ СИСТЕМ
ВНУТРИ ЗДАНИЙ И СООРУЖЕНИЙ
Protection against lightning. Part 4.
Electrical and electronic systems within structures
(IEC 62305-4:2010, IDT)
ГОСТ Р МЭК 62305-4-2016
ОКС 29.020, 91.120.40,
27.020;
ОКСТУ 3402
Дата введения
1 января 2018 года
Предисловие
1 ПОДГОТОВЛЕН Ассоциацией "Росэлектромонтаж" на основе собственного аутентичного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 октября 2016 г. N 1510-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 62305-4:2010 "Защита от молнии. Часть 4. Защита электрических и электронных систем внутри зданий и сооружений" (IEC 62305-4:2010 "Protection against lightning - Part 4: Electrical and electronic systems within structures", IDT)
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в справочном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
6 Федеральное агентство по техническому регулированию и метрологии не несет ответственности за патентную чистоту настоящего стандарта. Патентообладатель может заявить о своих правах и направить в Федеральное агентство по техническому регулированию и метрологии аргументированное предложение о внесении в настоящий стандарт поправки для указания информации о наличии в стандарте объектов патентного права и патентообладателе
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Молния, как источник ущерба, является мощным явлением. При ударах молнии выделяются сотни мегаджоулей энергии. При сравнении ее с энергией в миллиджоулях, которая может быть достаточной для повреждения чувствительного оборудования электрических и электронных систем внутри здания, необходимость дополнительных мер защиты этого оборудования становится очевидной.
Необходимость в международном стандарте возникла из-за увеличения стоимости выхода из строя электрических и электронных систем, вызванного электромагнитным воздействием молнии. Особую важность представляют собой электронные системы, используемые в процессе обработки и хранения данных, так же как и данных технологического контроля и безопасности производств, со значительными стоимостью капитальных затрат, объемом и сложностью, производственные простои которых вызывают нежелательные затраты и понижение уровня безопасности.
Молния может вызвать различные виды повреждений, указанные в МЭК 62305-1:
D1 поражение живых существ электрическим током;
D2 физическое повреждение зданий и сооружений (пожар, взрыв, механическое разрушение, химический выброс) из-за воздействия тока молнии, включая искрение;
D3 повреждение внутренних систем в результате воздействия электромагнитного импульса молнии LEMP.
Стандарт МЭК 62305-3 предусматривает меры защиты для уменьшения риска физического повреждения зданий и сооружений и опасности для жизни, но не распространяется на защиту электрических и электронных систем.
Данный стандарт содержит информацию о мерах защиты, принимаемых для уменьшения риска продолжительных выходов из строя электрических и электронных систем внутри зданий и сооружений.
Продолжительный выход из строя электрических и электронных систем может быть вызван воздействием электромагнитного импульса молнии (LEMP) в результате:
a) кондуктивных (проводных) и индуктивных (наведенных) перенапряжений, переданных на оборудование по присоединенным к нему проводникам;
b) воздействия электромагнитных полей, наведенных непосредственно на оборудование.
Перенапряжения в здании или сооружении могут возникать из источников, внешних по отношению к сооружению, или из источников внутри самого сооружения:
- перенапряжения, которые возникают вне сооружения, могут создаваться ударами молнии в кабельные линии, входящие в здание извне, или в землю вблизи сооружения и могут передаваться электрическим и электронным системам по этим линиям;
- перенапряжения, которые возникают внутри сооружения, могут создаваться ударами молнии непосредственно в само сооружение или в землю поблизости.
Примечание 1 - Внутри сооружения могут также возникать коммутационные перенапряжения, например при переключении индуктивных нагрузок.
Механизм электромагнитного воздействия может быть различным:
- резистивное воздействие (например, в зависимости от импеданса заземляющего устройства относительно земли или сопротивления экрана кабеля);
- воздействие магнитного поля (например, в зависимости от наличия контуров в цепях электрического или электронного оборудования или индуктивности проводников уравнивания потенциалов);
- воздействие электрического поля (например, воспринятое молниеприемником).
Примечание 2 - Влияние воздействия электрического поля в сравнении с воздействием магнитного поля обычно очень мало, и им можно пренебречь.
Наведенные электромагнитные поля могут быть созданы:
- непосредственным протеканием тока молнии в канале молнии;
- протеканием частичных токов молнии по проводникам (например, по проводникам токоотводов системы внешней защиты от молнии LPS в соответствии с МЭК 62305-3 или по внешнему пространственному экрану в соответствии с данным стандартом).
1. Область применения
Настоящий стандарт содержит информацию для проектирования, монтажа, осмотра, обслуживания и испытаний мер защиты от электромагнитных импульсных воздействий молнии (SPM), предназначенных для уменьшения риска повреждений электрических и электронных систем внутри здания электромагнитными воздействиями молнии (LEMP).
Стандарт не распространяется на защиту от возникающих из-за молнии электромагнитных помех, которые могут вызывать нарушения функционирования внутренних систем. Однако информация, приведенная в приложении A, может быть использована также и для оценки воздействия таких помех. Меры защиты от электромагнитных помех приведены в [1] и [2].
Стандарт содержит также руководящие указания для совместной работы специалистов по проектированию электрической и электронной систем и по проектированию мер защиты от молнии в целях достижения оптимальной эффективности мер защиты от молнии.
Стандарт не распространяется на проектирование электрических и электронных систем.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
IEC 60364-5-53:2001, Electrical installations of buildings - Part 5-53: Selection and Erection of electrical equipment - Isolation, switching and control (Электрические установки зданий. Часть 5-53. Выбор и монтаж электрического оборудования. Отделение, коммутация и управление)
IEC 60664-1:2007, Insulation coordination for equipment within low-voltage systems - Part 1: Principles, requirements and tests (Координация изоляции оборудования в низковольтных системах. Часть 1. Принципы, требования и испытания)
IEC 61000-4-5:2005 <*>, Electromagnetic compatibility (EMC) - Part 4-5: Testing and measurement techniques - Surge immunity test (Электромагнитная совместимость (ЭМС). Часть 4-5. Испытание и методы измерений. Испытание на стойкость к перенапряжениям)
--------------------------------
<*> В настоящее время действует IEC 61000-4-5:2014.
IEC 61000-4-9:1993 <**>, Electromagnetic compatibility (EMC) - Part 4-9: Testing and measurement techniques - Pulse magnetic field immunity test - Basic EMC Publication (Электромагнитная совместимость (ЭМС). Часть 4-9. Испытание и методы измерений. Испытание на стойкость к воздействию импульсного магнитного поля)
--------------------------------
<**> В настоящее время действует IEC 61000-4-9:2016.
IEC 61000-4-10:1993 <*>, Electromagnetic compatibility (EMC) - Part 4-10: Testing and measurement techniques - Damped oscillatory magnetic field immunity test - Basic EMC Publication (Электромагнитная совместимость (ЭМС). Часть 4-10. Испытание и методы измерений. Испытание на стойкость к демпфированным колебаниям магнитного поля)
--------------------------------
<*> В настоящее время действует IEC 61000-4-10:2016.
IEC 61643-1:2005 <**>, Low-voltage surge protective devices - Part 1: Surge protective devices connected to low-voltage power distribution systems - Requirements and tests (Низковольтные устройства защиты от перенапряжений. Часть 1. Устройства защиты от перенапряжений, применяемые в низковольтных силовых распределительных системах. Требования и испытания)
--------------------------------
<**> В настоящее время действует IEC 61643-11:2011.
IEC 61643-12:2008, Low-voltage surge protective devices - Part 12: Surge protective devices connected to low-voltage power distribution systems - Selection and application principles (Низковольтные устройства защиты от перенапряжений. Часть 12. Устройства защиты от перенапряжений, применяемые в низковольтных силовых распределительных системах. Выбор и принципы применения)
IEC 61643-21 <***>, Low-voltage surge protective devices - Part 21: Surge protective devices connected to telecommunications and signaling networks - Performance requirements and testing methods (Низковольтные устройства защиты от перенапряжений. Часть 21. Устройства защиты от перенапряжений, применяемые в сетях телекоммуникации и сигнализации. Требования к исполнению и методы испытаний)
--------------------------------
<***> В настоящее время действует IEC 61643-21:2009.
IEC 61643-22 <*4>, Low-voltage surge protective devices - Part 22: Surge protective devices connected to telecommunications and signaling networks - Selection and application principles (Низковольтные устройства защиты от перенапряжений. Часть 22. Устройства защиты от перенапряжений, применяемые в сетях телекоммуникации и сигнализации. Выбор и принципы применения)
--------------------------------
<*4> В настоящее время действует IEC 61643-22:2015.
IEC 62305-1:2010, Protection against lightning - Part 1: General principles (Защита от молнии. Часть 1. Общие принципы)
IEC 62305-2:2010, Protection against lightning - Part 2: Risk management (Защита от молнии. Часть 2. Оценка риска)
IEC 62305-3:2010, Protection against lightning - Part 3: Physical damage to structures and life hazard (Защита от молнии. Часть 3. Физическое повреждение зданий и опасность для жизни)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 электрическая система (electrical system): Система, включающая в себя компоненты силового низковольтного электропитания.
3.2 электронная система (electronic system): Система, включающая в себя чувствительные электронные компоненты, такие как телекоммуникационное оборудование, компьютерные системы, системы управления и автоматики, радиосистемы, силовые электронные установки.
3.3 внутренние системы (internal systems): Электрические и электронные системы, расположенные внутри здания (сооружения).
3.4 защита от молнии (lightning protection, LP): Комплексная система для защиты зданий и/или электрических и электронных систем внутри этих зданий от воздействия молнии, обычно включающая в себя систему защиты от молнии (LPS) и меры защиты от электромагнитного импульса молнии (SPM).
3.5 система защиты от молнии (lightning protection system, LPS): Комплексная система защиты от молнии, предназначенная для уменьшения физического повреждения здания (сооружения) при ударе молнии в здание.
Примечание - Эта система LPS состоит из системы внешней защиты от молнии и системы внутренней защиты от молнии.
3.6 электромагнитный импульс молнии (lightning electromagnetic impulse, LEMP): Все электромагнитные воздействия тока молнии, вызывающие импульсы перенапряжения и сверхтока и электромагнитные поля посредством резистивных, индуктивных и емкостных связей.
3.7 импульсное воздействие (surge): Переходный процесс, вызванный электромагнитным импульсом молнии LEMP, который проявляется в виде перенапряжения или сверхтока.
3.8 номинальный уровень выдерживаемого импульсного напряжения (rated impulse withstand voltage level, UW): Импульсное выдерживаемое напряжение, указанное изготовителем для оборудования или его отдельной части, характеризующее способность изоляции выдерживать перенапряжения.
Примечание - В данном стандарте рассматривается только выдерживаемое напряжение между проводниками, находящимися под напряжением, и землей.
