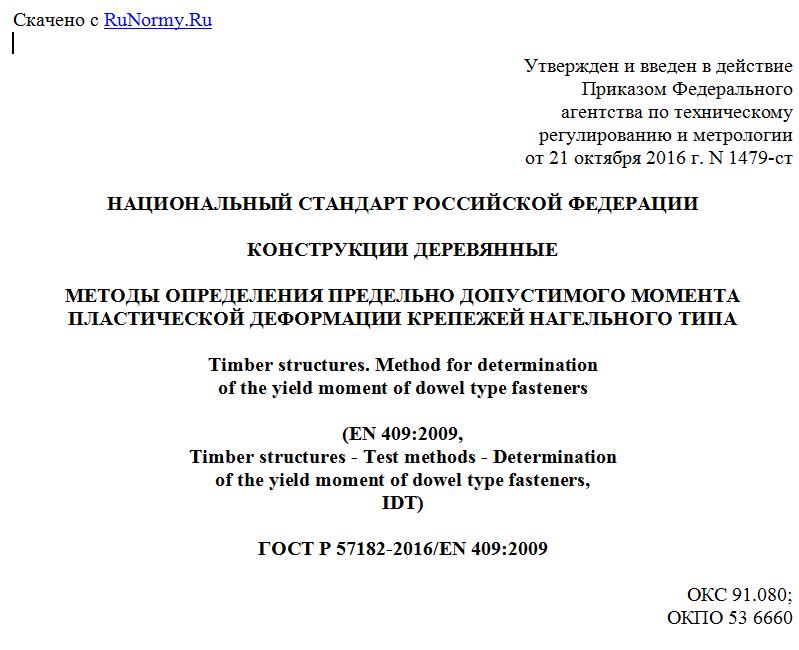

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 октября 2016 г. N 1479-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНСТРУКЦИИ ДЕРЕВЯННЫЕ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ПРЕДЕЛЬНО ДОПУСТИМОГО МОМЕНТА
ПЛАСТИЧЕСКОЙ ДЕФОРМАЦИИ КРЕПЕЖЕЙ НАГЕЛЬНОГО ТИПА
Timber structures. Method for determination
of the yield moment of dowel type fasteners
(EN 409:2009,
Timber structures - Test methods - Determination
of the yield moment of dowel type fasteners,
IDT)
ГОСТ Р 57182-2016/EN 409:2009
ОКС 91.080;
ОКПО 53 6660
Дата введения
1 апреля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Центральным научно-исследовательским, проектно-конструкторским и технологическим институтом им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко), отделением Акционерного общества "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 европейского стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-исследовательский центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 октября 2016 г. N 1479-ст
4 Настоящий стандарт идентичен европейскому региональному стандарту EN 409:2009 "Конструкции деревянные. Определение момента пластической деформации гвоздей" (EN 409:2009 Timber structures - Test methods - Determination of the yield moment of dowel type fasteners", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает метод определения предельно допустимого момента пластической деформации крепежных изделий нагельного типа.
2. Нормативные ссылки
Следующий ссылочный документ обязателен для применения в настоящем документе. В случае датированных ссылок применяется только приведенное издание. При недатированных ссылках используют последнее издание ссылочного документа (включая все изменения).
EN 14592, Timber structures - Dowel-type fasteners - Requirements (Деревянные конструкции. Шпоночные крепежные средства. Требования)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 крепление нагельного типа (dowel type fastener): Крепления, указанные в ЕН 14592.
3.2 предельно допустимый момент пластической деформации (yield moment): Изгибающий момент, при котором образец деформируется на предусмотренный угол поворота.
4. Обозначения
В настоящем стандарте применены следующие обозначения:
d - номинальный диаметр нагеля в соответствии с ЕН 14592, мм;
F1, F3 - максимальные усилия на опорах в крепежном изделии нагельного типа, Н;
F2, F4 - передаваемые на крепежное изделие нагельного типа нагрузки, Н;
l1, l3 - расстояния от точек нагружения до ближайшей опоры (рисунок 1), мм;
l2 - свободная длина нагеля (рисунок 1), мм;
My - предельно допустимый момент пластической деформации крепежного изделия нагельного типа, Н/мм;
, , - угол поворота, град;
- нормативная плотность деревянного элемента, кг/м3;
ft - предел прочности на растяжение крепежного изделия, Н/мм2.
5. Требования
Требования к крепежным изделиям нагельного типа изложены в ЕН 14592.
6. Метод испытаний
6.1. Основные принципы
Принцип испытаний включает в себя нагружение крепежного изделия нагельного типа по схеме испытаний, показанной на рисунке 1, таким способом, чтобы точка нагружения не перемещалась вдоль гвоздя и направление действия нагрузки оставалось перпендикулярным к оси нагеля во время испытаний. Размеры l1 и l3 должны быть не менее 2d. Свободная длина гвоздя l2 должна быть в пределах от d до 3d.
Рисунок 1 - Принципиальная схема нагружения гвоздей
Рисунок 2 - Деформация гвоздя
6.2. Материалы
Применяют ЕН 14592.
6.3. Аппаратура
Используемая при испытаниях аппаратура должна быть такой, чтобы значения нагрузок F2 и F4 (см. рисунки 1 и 2) не отличались по значению друг от друга более чем на 5%. Эпюра изгибающего момента для определенного в результате испытаний предельно допустимого момента пластической деформации My показана на рисунке 3.
Примечание - Прибор для испытаний показан в приложении А.
Рисунок 3 - Момент пластической деформации My
для крепежа нагельного типа
6.4. Подготовка образцов
Испытания гвоздя следует проводить вблизи его наиболее слабой оси.
6.5. Методика создания нагрузки
6.5.1 Общие положения
Нагрузку следует прикладывать на крепежное изделие нагельного типа, как показано на рисунке 1. Она должна возрастать с такой скоростью, чтобы в течение (10 +/- 5) с был достигнут угол поворота не меньший, чем указано в 6.5.2. В процессе испытаний регистрируют нагрузки и соответствующие значения угла поворота.
Нагрузка должна быть определена с точностью 1%.
6.5.2 Угол поворота
Для гвоздей и скоб угол поворота должен быть 45°.
Для шурупов, нагелей или болтов, используемых в материалах на основе древесины, угол поворота должен быть 110/d градусов.
Для шурупов, нагелей или болтов, имеющих прочность на растяжение 1000 Н/мм2 и используемых в древесине с нормативной плотностью 360 кг/м3, угол поворота показан на рисунке 4.
При различных значениях прочности на растяжение и/или различных значениях нормативной плотности угол поворота определяют по следующей формуле:
(1)
где - угол поворота, который используется при определении предельно допустимого момента пластической деформации, град;
- угол поворота, соответствующий рисунку 4, град;
для гвоздей, скоб и винтов и для нагелей и болтов;
- нормативная плотность бруса, на котором применяется крепление, кг/м3;
ft - прочность на растяжение крепления, Н/мм2.
