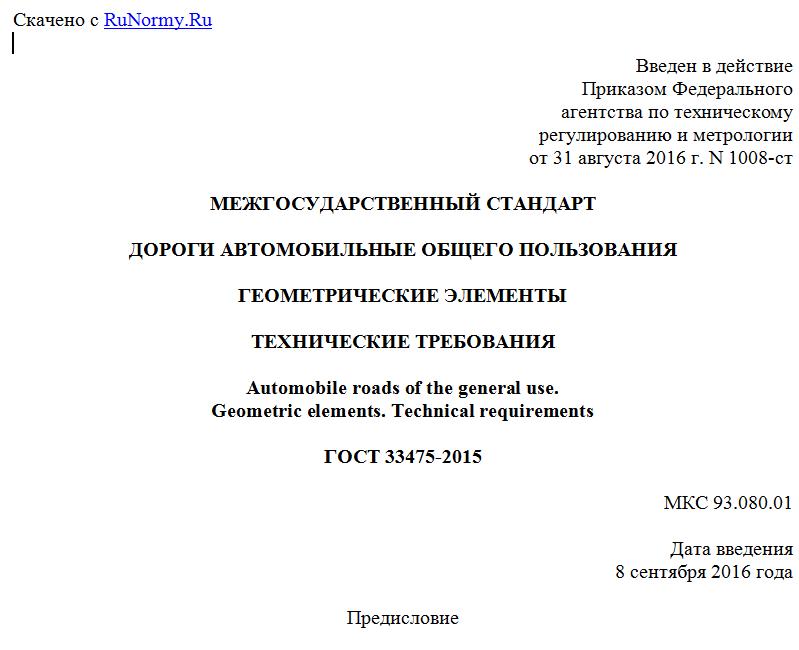

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 31 августа 2016 г. N 1008-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
ГЕОМЕТРИЧЕСКИЕ ЭЛЕМЕНТЫ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Automobile roads of the general use.
Geometric elements. Technical requirements
ГОСТ 33475-2015
МКС 93.080.01
Дата введения
8 сентября 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Акционерным обществом "Казахстанский дорожный научно-исследовательский институт" (Технический комитет по стандартизации ТК 42 "Автомобильные дороги")
2 ВНЕСЕН Комитетом технического регулирования и метрологии Министерства по инвестициям и развитию Республики Казахстан
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 27 августа 2015 г. N 79-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2016 г. N 1008-ст межгосударственный стандарт ГОСТ 33475-2015 введен в действие в качестве национального стандарта Российской Федерации с 8 сентября 2016 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает требования к геометрическим элементам плана, продольного и поперечного профиля автомобильных дорог и предназначен для использования при разработке проектной документации строительства новых, а также реконструкции и капитального ремонта существующих автомобильных дорог общего пользования (далее - автомобильные дороги), расположенных вне пределов населенного пункта.
2. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
2.1 краевая полоса: Часть обочины, примыкающая к проезжей части и имеющая дорожную одежду, конструкция которой позволяет обеспечить безопасный заезд на нее транспортных средств и защиту кромки проезжей части основной полосы движения от обламывания.
2.2 полоса безопасности: Часть разделительной полосы, примыкающая к проезжей части и имеющая дорожную одежду, конструкция которой при нештатных ситуациях позволяет обеспечить безопасный заезд на нее транспортных средств.
2.3 обочина: Элемент дороги, примыкающий непосредственно к проезжей части и предназначенный для обеспечения устойчивости земляного полотна, повышения безопасности дорожного движения, организации движения пешеходов и велосипедистов, а также использования при чрезвычайных ситуациях.
2.4 укрепленная часть обочины: Часть обочины, примыкающая к краевой полосе и имеющая дорожную одежду, конструкция которой обеспечивает в необходимых случаях возможность заезда транспортных средств для остановки и кратковременной стоянки.
2.5 грунтовая часть обочины: Часть обочины, не имеющая дорожной одежды.
2.6 стояночная полоса: Элемент поперечного профиля автомобильной дороги, примыкающий к проезжей части со стороны обочины, обозначенный специальными дорожными знаками и предназначенный для размещения транспортных средств, вынужденных преднамеренно прекратить движение на время более 5 минут по причинам, не связанным с посадкой или высадкой пассажиров либо загрузкой или выгрузкой транспортного средства.
2.7 проезжая часть: Конструктивный элемент автомобильной дороги, предназначенный для движения транспортных средств.
2.8 расчетная скорость движения: Значение скорости движения одиночного автомобиля при нормальных условиях погоды и сцепления шин автомобилей с поверхностью проезжей части, используемое для определения допустимых параметров элементов плана, продольного и поперечного профиля на сложных участках трассы автомобильной дороги, исходя из условий обеспечения удобства и безопасности дорожного движения.
2.9 разделительная полоса: Конструктивный элемент автомобильной дороги, разделяющий транспортные потоки по направлениям или составу движения.
2.10 расстояние видимости: Расстояние от передней части легкового транспортного средства, на котором с места водителя различаются конструктивные элементы дороги и другие предметы в направлении движения, ориентирование на которые позволяет вести транспортное средство по соответствующей полосе.
2.11 уширение проезжей части: Увеличение стандартной ширины проезжей части для обеспечения безопасности движения транспортных средств на отдельных участках автомобильной дороги.
2.12 отвод ширины проезжей части: Переход от стандартной ширины проезжей части автомобильной дороги к уширенной.
2.13 серпантина: Кривая в плане, описанная с внешней стороны угла поворота трассы и устраиваемая для развития трассы в горной и сильно пересеченной местности.
2.14 вираж: Односкатный поперечный профиль проезжей части, устраиваемый на кривой в плане с уклоном к ее центру для повышения удобства и безопасности движения.
2.15 отгон виража: Переход от двускатного поперечного профиля проезжей части на прямолинейном участке дороги к односкатному на кривой в плане и обратно.
2.16 дополнительная полоса проезжей части: Полоса движения, устраиваемая дополнительно к основной полосе движения на отдельных участках дорог для повышения их пропускной способности, а также безопасности движения на них.
2.17 переходно-скоростная полоса: Полоса движения, устраиваемая дополнительно к основной полосе движения, для безопасного изменения траектории и скорости движения транспортного средства, совершающего маневр слияния с транспортным потоком прямого направления движения или разделения с ним на пересечениях и примыканиях или иных участках автомобильных дорог.
2.18 коэффициент загрузки дороги движением: Отношение фактической интенсивности движения к практической пропускной способности дороги.
3. Геометрические элементы автомобильных дорог
3.1 Геометрические элементы должны обеспечивать пространственную плавность и зрительную ясность автомобильной дороги, гармоничное ее сочетание с окружающим ландшафтом местности, для чего:
- в углы поворота трассы необходимо вписывать кривые постоянной или переменной кривизны, как самостоятельные элементы плана или в сопряжении друг с другом;
- переломы продольного профиля при разработке проектной документации на строительство новых автомобильных дорог I - III категории, а также на реконструкцию автомобильных дорог категории IА и IБ следует сопрягать вертикальными кривыми постоянной или переменной кривизны независимо от алгебраической разности уклонов сопрягаемых участков (требования к сопряжению переломов продольного профиля в проектной документации на строительство автомобильных дорог IV - V категории и реконструкцию дорог категории IВ и II - V, а также капитальный ремонт автомобильных дорог независимо от их категории устанавливаются в национальных стандартах или иных нормативных актах);
- прямолинейные и криволинейные отрезки дороги по протяженности должны быть соразмерны между собой, а радиусы смежных кривых в плане не должны отличаться друг от друга более чем в 1,3 раза.
3.2 В целях обеспечения относительного постоянства скорости и благоприятных условий безопасности движения транспортного потока на всем протяжении дороги, снижения ограничений, потенциально накладываемых дорожными условиями на избираемые водителями режимы движения, а также учитывая возможности последующей реконструкции дороги за пределами перспективного периода в качестве основных параметров геометрических элементов плана и продольного профиля автомобильной дороги следует принимать:
а) расстояние видимости поверхности дороги - не менее 450 м;
б) расстояние видимости встречного автомобиля на обычных дорогах - не менее 750 м;
в) радиус кривой в плане - не менее 3000 м;
г) радиус кривой в продольном профиле:
1) на выпуклых переломах продольного профиля - не менее 70000 м,
2) на вогнутых переломах продольного профиля - не менее 8000 м;
д) длина криволинейного участка в продольном профиле:
1) выпуклого - не менее 300 м,
2) вогнутого - не менее 100 м;
е) продольный уклон - не более .
3.3 В случаях, когда по условиям местности или иным объективным обстоятельствам выполнение требований п. 3.2 с технической, экономической, экологической или иной точки зрения признается нецелесообразным, допускается снижение требований к нормам проектирования отдельных геометрических элементов плана и продольного профиля автомобильной дороги исходя из расчетной скорости движения.
3.4 Значения расчетных скоростей движения для назначения допустимых параметров геометрических элементов автомобильных дорог I категории с учетом сложности рельефа местности устанавливаются в национальных стандартах или иных нормативных актах, разрабатываемых в развитие настоящего межгосударственного стандарта.
Значения расчетных скоростей движения для автомобильных дорог других категорий приведены в таблице 1.
Расчетные скорости на смежных участках не должны отличаться более чем на 20%.
Таблица 1
Расчетные скорости движения
Категория дороги Расчетные скорости движения, км/ч
основные допускаемые на трудных участках
пересеченной местности горной местности
II 120 100 60
III 100 80 50
IV 80 60 40
V 60 40 30
3.5 Допустимые параметры геометрических элементов автомобильной дороги, предназначенные для использования при обстоятельствах, изложенных в 3.3, приведены для различных значений расчетной скорости движения в таблице 2.
В национальных стандартах и иных нормативных актах, разрабатываемых в развитие настоящего межгосударственного стандарта, могут быть предусмотрены требования к допустимым параметрам геометрических элементов автомобильных дорог для других значений расчетных скоростей движения.
Таблица 2
Допустимые параметры геометрических элементов плана
и продольного профиля автомобильных дорог
Расчетная скорость движения, км/час Наибольшие продольные уклоны, Наименьшие расстояния видимости, м Наименьшие радиусы кривых, м
для остановки встречного автомобиля в плане в продольном профиле
основные в горной местности выпуклых вогнутых
основные в горной местности
150 30 300 - 1200 1000 30000 8000 4000
120 40 250 450 800 600 15000 5000 2500
100 50 200 350 600 400 10000 3000 1500
80 60 150 250 300 250 5000 2000 1000
60 70 85 170 150 125 2500 1500 600
50 80 75 130 100 100 1500 1200 400
40 90 55 110 60 60 1000 1000 300
30 100 45 90 30 30 600 600 200
3.6 В малые углы поворота трассы в плане должны быть вписаны кривые постоянной или переменной кривизны с радиусами не менее приведенных в таблице 3.
Таблица 3
