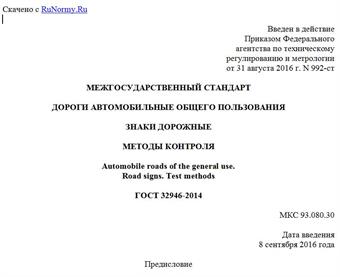

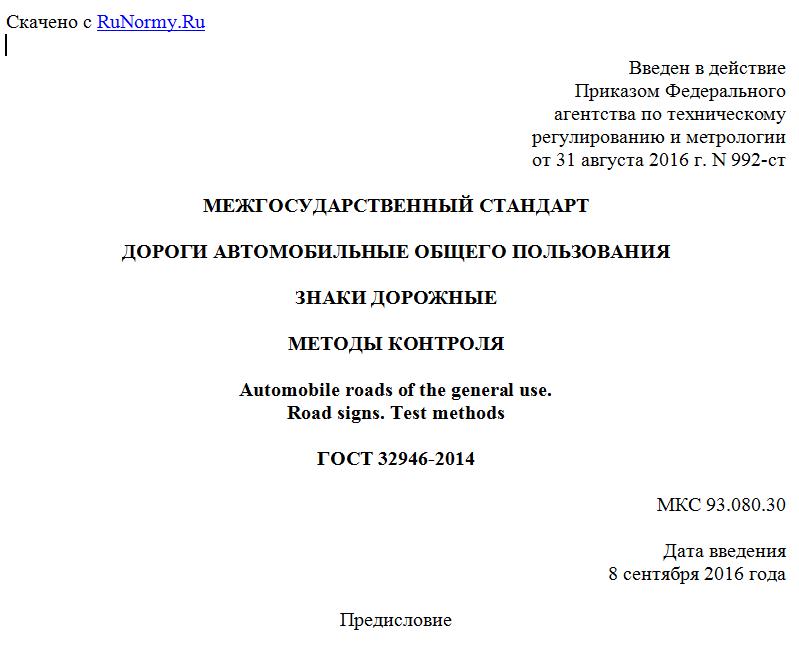

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 31 августа 2016 г. N 992-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
ЗНАКИ ДОРОЖНЫЕ
МЕТОДЫ КОНТРОЛЯ
Automobile roads of the general use.
Road signs. Test methods
ГОСТ 32946-2014
МКС 93.080.30
Дата введения
8 сентября 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН республиканским дочерним унитарным предприятием "Белорусский дорожный научно-исследовательский институт "БелдорНИИ", Межгосударственным техническим комитетом по стандартизации МТК 418 "Дорожное хозяйство"
2 ВНЕСЕН Государственным комитетом по стандартизации Республики Беларусь
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 30 сентября 2014 г. N 70-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2016 г. N 992-ст межгосударственный стандарт ГОСТ 32946-2014 введен в действие в качестве национального стандарта Российской Федерации с 8 сентября 2016 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на вновь устанавливаемые дорожные знаки (далее - знаки), а также на материалы, применяемые для изготовления световозвращающих поверхностей (далее - световозвращающие материалы) по ГОСТ 32945, и устанавливает методы их контроля.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 9.302-88 (ИСО 1463-82, ИСО 2064-80, ИСО 2106-82, ИСО 2128-76, ИСО 2177-85, ИСО 2178-82, ИСО 2360-82, ИСО 2361-82, ИСО 2819-80, ИСО 3497-76, ИСО 3543-81, ИСО 3613-80, ИСО 3882-86, ИСО 3892-80, ИСО 4516-80, ИСО 4518-80, ИСО 4522-1-85, ИСО 4522-2-85, ИСО 4524-1-85, ИСО 4524-3-85, ИСО 4524-5-85, ИСО 8401-86) Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 9.307-89 (ИСО 1461-89) Единая система защиты от коррозии и старения. Покрытия цинковые горячие. Общие требования и методы контроля
ГОСТ 2746-90 (МЭК 238-87) Патроны резьбовые для электрических ламп. Общие технические условия
ГОСТ 2768-84 Ацетон технический. Технические условия
ГОСТ 7721-89 Источники света для измерений цвета. Типы. Технические требования. Маркировка
ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры
ГОСТ 26433.1-89 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления
ГОСТ 32945-2014 Дороги автомобильные общего пользования. Знаки дорожные. Технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяют термины с соответствующими определениями по ГОСТ 32945.
4. Методы контроля
4.1 Испытания знаков на соответствие требованиям настоящего стандарта проводят при температуре воздуха (20 +/- 5) °C и относительной влажности 40% - 90%, если в методике испытания не установлено иное.
4.2 Количество образцов для испытания каждого показателя - не менее трех.
4.3 Геометрические параметры знаков определяют по ГОСТ 26433.1.
4.4 Толщину горячего цинкового покрытия знаков определяют по ГОСТ 9.302.
4.5 Внешний вид горячего цинкового покрытия знаков контролируют внешним осмотром.
4.6 Сцепление горячего цинкового покрытия определяют методом нанесения сетки царапин или методом нагрева по ГОСТ 9.307.
4.7 Устойчивость конструкции знака к деформациям в результате воздействия расчетной ветровой нагрузки, динамической нагрузки от снегоуборки, вертикальной и горизонтальной точечной нагрузки проверяют в соответствии с приложением А.
4.8 Отклонение угловых размеров изображений знаков определяют по ГОСТ 26433.1.
4.9 Координаты цветности x и y точек пересечения граничных линий цветовых областей, коэффициент яркости и флуоресцентный коэффициент яркости определяют с помощью спектрофотометра с погрешностью измерения +/- 3% - 5%, колориметра с погрешностью измерения +/- 5% или спектроколориметра с погрешностью измерения +/- 5% при освещении под углом (45 +/- 5)° и измерении под углом (0 +/- 5)° для стандартного источника света D65 по ГОСТ 7721. Углы измеряются по отношению к перпендикуляру к измеряемой поверхности.
Измерения выполняют в соответствии с инструкциями к приборам.
4.10 Удельный коэффициент световозвращения световозвращающего материала изображения знака определяют в соответствии с приложением Б.
4.11 Ускоренное искусственное старение световозвращающего материала проводят в соответствии с приложением В в течение 2 000 ч при параметрах, приведенных в таблице 1.
Таблица 1
Наименование параметра Лампа с воздушным охлаждением Лампа с водяным охлаждением
Цикл:
- освещение Непрерывное Непрерывное
- распыление воды Каждые 2 ч в течение 18 мин Каждые 2 ч в течение 18 мин
Температура на черном стандартном термометре (65 +/- 5) °C (65 +/- 5) °C
Относительная влажность (50 +/- 5)% (50 +/- 5)%
Плотность потока излучения в диапазоне:
- от 300 до 400 нм (60 +/- 6) Вт/м2 (60 +/- 6) Вт/м2
- от 300 до 800 нм (550 +/- 55) Вт/м2 (630 +/- 63) Вт/м2
Примечание - Вода, используемая для распыления на образец, должна содержать не более 1 мг/дм3 кремния.
4.12 Адгезию световозвращающего материала и несветовозвращающего материала черного цвета к основе знака определяют в соответствии с приложением Г.
4.13 Устойчивость световозвращающего материала к воздействию ударной нагрузки определяют в соответствии с приложением Д.
4.14 Количество частей, из которых состоит изображение дорожного знака, контролируют внешним осмотром.
4.15 Для проверки яркости изображения знака с внутренним освещением его разделяют на равные участки в форме квадрата со стороной не более 150 мм. Размер стороны выбирают таким образом, чтобы было выделено не менее 10 участков, распределенных по возможности равномерно по поверхности измеряемого элемента. Измерение яркости выполняют фотоэлектрическим фотометром с погрешностью установки длины волны +/- 2 нм в центре каждого участка и определяют ее среднеарифметическое значение для каждого цвета.
Для проверки минимальной и максимальной яркости изображения на знаке визуально выбирают на цветном элементе две точки с минимальной и максимальной яркостью и измеряют значения их яркости.
4.16 Проверку равномерности распределения яркости производят для знаков в сборе в указанной ниже последовательности.
Для каждого цвета визуально выделяют на поверхности знака площадки с центрами в точках 1 и 2 с наибольшим возможным перепадом яркости, расположенных на расстоянии 50 мм друг от друга (см. рисунок 1).
Размеры в миллиметрах
Рисунок 1
Измеряют фотоэлектрическим фотометром значения яркости L1, L2 и Lz (кд·м-2) в точках 1, 2 и z, симметрично расположенной между точками 1 и 2 соответственно, и определяют равномерность распределения яркости, которая считается допустимой при соблюдении неравенства: /L1 - L2/ <= 0,5 Lz.
4.17 Освещенность измеряют люксметром с максимальной погрешностью +/- 10% с верхним пределом измерения не менее 500 лк в соответствии с инструкцией к прибору.
4.18 Фиксированную установку резьбовых электропатронов проверяют по ГОСТ 2746.
4.19 Проверку плотности соединения стекла с корпусом знака проводят в указанной ниже последовательности.
Знаки устанавливают в рабочее положение и воздействуют на них струями воды под давлением (203 680 +/- 1 000) Па с высоты 1,5 - 2 м от верхней точки знака под углом (30 +/- 2)° к вертикали, перекрывающими габаритные размеры знаков не менее чем на 200 мм. Продолжительность испытания - (15 +/- 1) мин. Через каждые 3 мин знаки поворачивают вокруг вертикальной оси на угол (90 +/- 2)°. Допускается прерывать испытания на время поворота знаков.
По окончании испытания с наружной поверхности удаляют воду, вскрывают и осматривают знаки. Знаки считают выдержавшими испытания, если на лампах и контактах не будут обнаружены капли воды.
4.20 Сопротивление изоляции проверяют без ламп, установленных на знаке. Сопротивление изоляции должно измеряться мегомметром постоянного тока напряжением 500 В с погрешностью измерения +/- 15%.
Знак считается прошедшим испытание, если сопротивление изоляции между токоведущими проводами и заземляющим контактом составляет не менее 20 МОм в обесточенном состоянии.
4.21 Электрическую прочность изоляции проверяют без ламп, установленных на знаке, на высоковольтной установке переменного тока частотой (50 +/- 2) Гц и мощностью не менее 500 Вт. Напряжение повышают плавно от нуля или от значения, не превышающего номинального, до испытательного значения в течение (20 +/- 2) с.
Под испытательным напряжением в (1 500 +/- 50) В знаки выдерживают в течение (60 +/- 2) с, после чего напряжение плавно (не менее чем за (10 +/- 1) с) снижают до нуля.
Знак считается прошедшим испытание, если изоляция между токоведущими проводами и заземляющим контактом выдержала испытательное напряжение без пробоя или перекрытия.
4.22 Устойчивость световозвращающего материала к воздействию очищающих жидкостей определяют в соответствии с приложением Е. Для испытания отбирают две жидкости из приведенных в ГОСТ 32945. При этом одна жидкость должна быть из используемых для очистки от грязи и пыли, другая - для удаления нефтепродуктов и угольной пыли.
4.23 Комплектность, маркировку и упаковку контролируют внешним осмотром.
4.24 При измерении параметров знаков допускается применять другие средства измерений, метрологические характеристики которых позволяют определять контролируемые показатели с заданной точностью.
