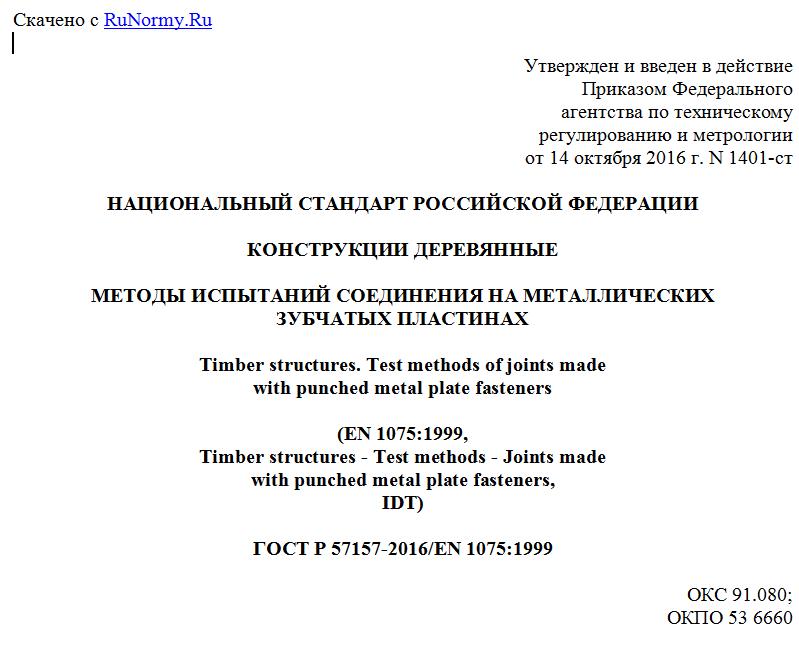

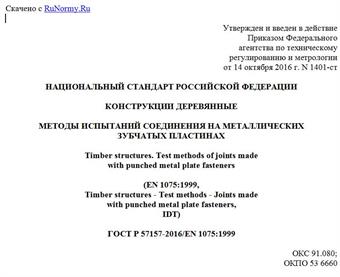

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 октября 2016 г. N 1401-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНСТРУКЦИИ ДЕРЕВЯННЫЕ
МЕТОДЫ ИСПЫТАНИЙ СОЕДИНЕНИЯ НА МЕТАЛЛИЧЕСКИХ
ЗУБЧАТЫХ ПЛАСТИНАХ
Timber structures. Test methods of joints made
with punched metal plate fasteners
(EN 1075:1999,
Timber structures - Test methods - Joints made
with punched metal plate fasteners,
IDT)
ГОСТ Р 57157-2016/EN 1075:1999
ОКС 91.080;
ОКПО 53 6660
Дата введения
1 апреля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Центральным научно-исследовательским, проектно-конструкторским и технологическим институтом им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко), отделением Акционерного общества "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 европейского стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-исследовательский центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 октября 2016 г. N 1401-ст
4 Настоящий стандарт идентичен европейскому стандарту ЕН 1075:1999 "Конструкции из древесины. Методы испытаний. Соединения металлическими пластинами с пробитыми отверстиями" (EN 1075:1999 "Timber structures - Test methods - Joints made with punched metal plate fasteners", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает методы испытаний для определения прочностных свойств и жесткости соединений на металлических зубчатых пластинах (МЗП) в несущих деревянных конструкциях, используемых для соединения двух или более деревянных деталей одинаковой толщины в одной плоскости. Измеряют следующие характеристики:
- "нагрузка-скольжение" и максимальная нагрузка, допускаемая при поперечном сопротивлении погруженных в древесину зубьев, при различных углах между направлением прилагаемого усилия и
- осью крепежного устройства (угол "нагрузка-крепеж ");
- направлением волокон в древесине (угол "нагрузка-волокно ");
- прочность на растяжение металлической пластины при различных углах ;
- прочность на сжатие металлической пластины при различных углах ;
- прочность на срез металлической пластины при различных углах .
Метод испытаний зуба на излом у места сгиба описан в приложении A.
2. Нормативные ссылки
Настоящий стандарт содержит датированные и недатированные ссылки на стандарты и положения других стандартов. Нормативные ссылки, перечисленные ниже, приведены в соответствующих разделах. Для датированных ссылок последующие изменения или их пересмотр применяют в настоящем стандарте только в случае, когда они включены в него путем изменения или пересмотра. Для недатированных ссылок применяют самое последнее издание ссылочного документа (включая все изменения).
EN 336, Structural timber - Coniferous and poplar - Sizes, permissible deviations (Древесина для строительства. Хвойные породы и тополь. Размеры, допустимые отклонения)
EN 26891, Timber structures - Joints made with mechanical fasteners - General principles for the determination of strength and deformation characteristics (ISO 6891:1983) [(Конструкции деревянные. Соединения механические. Общие принципы определения прочности и деформации (ISO 6891:1983)]
EN 28970, Timber structures - Testing of joints made with mechanical fasteners - Requirements for wood density (ISO 8970:1989) [Конструкции деревянные. Испытание соединений с использованием механических крепежных изделий. Требования к плотности древесины (ISO 8970:1989)]
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 металлическая зубчатая пластина; МЗП (punched metal plate fastener): Металлическая пластина, имеющая номинальную толщину от 0,9 мм до 2,5 мм, с зубчатыми выступами (зубцы) в одном направлении, изогнутыми перпендикулярно к основанию металлической пластины.
3.2 главная ось металлической пластины (major axis of fastener): Направление, в котором пластина имеет наиболее высокую прочность на растяжение на единицу ее ширины (во многих случаях схема зубцов в крепежном изделии создает два главных направления, перпендикулярных друг к другу и с различными прочностными свойствами).
3.3 эффективная площадь металлической пластины (effective area of fastener): Площадь контакта металлической пластины и деревянного элемента, уменьшенная на 5 мм с краев деревянного элемента и на 10 мм в направлении волокон древесины от торца деревянного элемента (рисунок 1).
- направление волокна;
- главная ось крепления
Рисунок 1 - Определение эффективной площади
металлической пластины
3.4 прочность заделки на единицу площади (anchorage capacity per unit area): Максимальная нагрузка, которую может выдержать соединение, на единицу эффективной площади металлической пластины.
3.5 нормативная плотность (characteristic density): Совокупность 5 квантилей с массой и объемом, соответствующими равновесному содержанию влаги при температуре 20 °C и относительной влажности 65%.
3.6 расчетная толщина металлической пластины (design core thickness of fastener): Номинальная толщина металлической пластины, уменьшенная на толщину покрытия и на отрицательный заводской допуск толщины изделия.
4. Обозначения
В настоящем стандарте применены следующие обозначения:
Aef - эффективная площадь металлической пластины, мм2;
B - ширина металлической пластины перпендикулярно к ее главной оси, мм;
- прочность заделки металлической пластины, Н/мм2;
- прочность металлической пластины на сжатие, Н/мм;
- прочность металлической пластины на растяжение, Н/мм;
ft, act - фактическая прочность на растяжение материала металлической пластины, Н/мм2;
ft, k - нормативная прочность на растяжение материала пластины, Н/мм2;
- прочность металлической пластины на сдвиг, Н/мм2;
fy, act - фактический предел текучести материала металлической пластины, Н/мм2;
fy, k - нормативный предел текучести материала металлической пластины, Н/мм2;
F - нагрузка, Н;
Fmax - максимальная нагрузка, Н;
Fmax, est - ожидаемая максимальная нагрузка, Н;
h - высота деревянного элемента, мм;
l - длина пластины параллельно главной оси пластины, мм;
l1, l2 - размеры площади, покрываемой крепежным изделием (см. рисунок 3), мм;
lj - длина пластины по линии соединения, мм;
t - толщина образца из древесины для испытаний, мм;
tcor, d - расчетная толщина металлической пластины, мм;
tact - фактическая толщина металлической пластины, мм;
- угол между направлением прилагаемого усилия и главной осью металлической пластины, град;
- угол между направлением прилагаемого усилия и направлением волокон древесины, град;
- угол между осью зазора (между деревянными элементами) и линией, проходящей через точку приложения нагрузки и центральную точку металлической пластины (рисунок 6), град;
- плотность деревянного элемента, в котором произошло разрушение, кг/м3;
- нормативная плотность древесины или класса древесины, к которому относятся результаты испытаний, кг/м3.
5. Материалы
5.1. Древесина
Древесину выбирают в соответствии с любым из методов, указанных в ЕН 28970 (см. также 6.6.1).
5.2. Металлические пластины
Необходимо указывать технические условия на металлические пластины, включая характеристики механических свойств (например, прочность на растяжение, предел текучести и деформативные свойства) стали, используемой для изготовления металлических пластин, определенные с использованием стандартных методов испытаний. Для проверки технических условий следует иметь образцы материалов, используемых для изготовления металлических пластин.
Пластичность материала пластин в месте сгиба зубьев определяют в соответствии с приложением A.
Примечание - Размеры (длина и ширина) металлических пластин, которые используют при различных испытаниях, должны быть выбраны таким образом, чтобы можно было определить путем интерполяции или экстраполяции с достаточной точностью их характеристики в полном диапазоне номенклатуры производителя металлических пластин.
6. Методы испытаний
6.1. Общие положения
При определении прочности МЗП на растяжение древесина должна быть достаточно прочной, чтобы можно было добиться разрушения металлической пластины. Деревянный элемент должен иметь установленные размеры (см. ЕН 336) - толщина не менее 35 мм или удвоенной длины зубца плюс 5 мм, выбирают большее из двух значений.
Примечания
1 Для испытаний, указанных в 6.4.1 и 6.4.2, минимальная толщина деревянного элемента должна быть ограничена значением, предполагаемым при нормальной эксплуатации соединения.
2 Данные испытаний прочности заделки МЗП в древесину не допускается применять к соединениям, деревянные элементы которых имеют меньшую толщину по сравнению с испытанными элементами, но допускается применять к соединениям с элементами большей толщины.
3 Примеры правильного расположения датчиков деформации приведены в приложении C.
Если специальные требования отсутствуют, деревянный элемент должен быть строганым; разница толщины соединяемых деревянных элементов не должна превышать 0,5 мм. Для каждого образца два соединяемых элемента должны быть вырезаны из прилегающих участков одной доски для обеспечения одинаковой плотности образца. В каждой группе образцов древесина для каждого испытуемого образца, соединенного МЗП, должна быть взята из различных досок.
Деревянные элементы для образцов должны быть вырезаны таким образом, чтобы участки, на которых устанавливают пластины, не имели сучков, нарушений ориентации волокон, трещин и обзола. Кроме того, элементы не должны иметь дефектов, которые могут привести к преждевременному разрушению древесины.
Следует определять содержание влаги и плотность древесины.
6.2. Кондиционирование
Образцы должны быть изготовлены из древесины, имеющей равновесное содержание влаги, соответствующее (20 +/- 2) °C и (85 +/- 5)% относительной влажности. Затем древесину следует кондиционировать в течение не менее чем одной недели при (20 +/- 2) °C и (65 +/- 5)% относительной влажности. Материал считают прошедшим кондиционирование по достижении постоянной массы. Постоянная масса считается полученной, когда результаты двух последовательных взвешиваний, выполненных через 6 ч, не различаются по массе больше, чем на 0,1% массы древесины. В ходе ряда испытаний допускается применять кондиционирование с другими условиями влажности, что должно быть указано в отчете об испытаниях.
