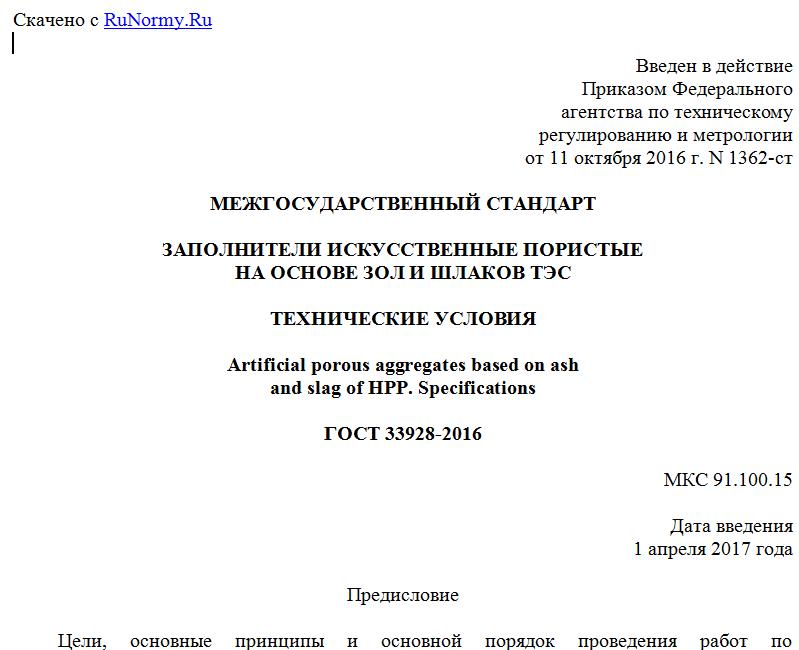

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 11 октября 2016 г. N 1362-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЗАПОЛНИТЕЛИ ИСКУССТВЕННЫЕ ПОРИСТЫЕ
НА ОСНОВЕ ЗОЛ И ШЛАКОВ ТЭС
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Artificial porous aggregates based on ash
and slag of HPP. Specifications
ГОСТ 33928-2016
МКС 91.100.15
Дата введения
1 апреля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Акционерным обществом "НИИКерамзит" (АО "НИИКерамзит") при участии Некоммерческой организации "Союз производителей керамзита и керамзитобетона" (НО "СПКиК")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 августа 2016 г. N 90-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 11 октября 2016 г. N 1362-ст межгосударственный стандарт ГОСТ 33928-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на искусственные пористые заполнители: зольный и шлакозитовый гравий, глинозольные и глиношлаковые гравий и щебень, зольные аглопоритовые гравий и щебень, глинозольный и глиношлаковый песок, зольный аглопоритовый песок, применяемые в качестве заполнителей при приготовлении легких бетонов по ГОСТ 25820 и силикатных бетонов по ГОСТ 25214.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2226-2013 Мешки из бумаги и комбинированных материалов. Общие технические условия
ГОСТ 7076-99 Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме
ГОСТ 9758-2012 Заполнители пористые неорганические для строительных работ. Методы испытаний
ГОСТ 14192-96 Маркировка грузов
ГОСТ 25214-82 Бетон силикатный плотный. Технические условия
ГОСТ 25820-2014 Бетоны легкие. Технические условия
ГОСТ 30090-93 Мешки и мешочные ткани. Общие технические условия
ГОСТ 30108-94 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов
ГОСТ 32496-2013 Заполнители пористые для легких бетонов. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной сети общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 9758, ГОСТ 25214, ГОСТ 25820, ГОСТ 32469, а также следующие термины с соответствующими определениями:
3.1 заполнители искусственные пористые на основе зол и шлаков тепловых электростанций (ТЭС): Заполнители, получаемые в результате промышленной переработки техногенного сырья, включая термическое воздействие, путем агломерации или обжига во вращающихся печах.
3.2 зольный гравий: Искусственный пористый заполнитель округлой формы, получаемый путем гранулирования золы-уноса ТЭС с последующим вспучиванием при обжиге гранул полуфабриката во вращающейся печи.
3.3 шлакозитовый гравий: Искусственный пористый заполнитель с зернами округлой формы, получаемый вспучиванием при обжиге гранулированного полуфабриката на основе молотого шлака ТЭС.
3.4 глинозольные гравий, щебень и песок: Искусственные пористые заполнители, получаемые путем обжига во вращающихся печах гранул полуфабриката из шихты, содержащей золу ТЭС и глинистое сырье.
3.5 глиношлаковые гравий, щебень и песок: Искусственные пористые заполнители, получаемые путем обжига во вращающихся печах гранул полуфабриката из шихты, содержащей молотый шлак ТЭС и глинистое сырье.
3.6 зольные аглопоритовые гравий, щебень и песок: Искусственные пористые заполнители, получаемые при обжиге путем агломерации шихты или гранул полуфабриката из золы ТЭС.
4. Технические требования
4.1 Искусственные пористые заполнители на основе зол и шлаков ТЭС должны соответствовать требованиям настоящего стандарта и изготовляться по технологическому регламенту, утвержденному предприятием-изготовителем.
4.2 Зерновой состав
4.2.1 Искусственные пористые заполнители на основе зол и шлаков ТЭС в зависимости от размеров зерен подразделяют на следующие виды:
- крупный заполнитель (пористые гравий и щебень) размером зерен от 5 до 40 мм;
- мелкий заполнитель (пористый песок) размером зерен менее 5 мм.
4.2.2 Гравий и щебень должны изготовляться следующих основных фракций:
- от 5 до 10 мм;
- от 10 до 20 мм;
- от 20 до 40 мм.
По согласованию с потребителем допускается изготовление смеси фракций гравия и щебня.
4.2.3 Полные остатки на контрольных ситах при рассеве гравия и щебня приведены в таблице 1.
Таблица 1
Диаметр отверстия контрольного сита, мм d D 2D
Полный остаток на сите, %, по массе От 85 до 100 До 10 Не допускается
Примечание - D, d - наибольший и наименьший номинальные диаметры контрольных сит соответственно.
Массовая доля зерен мелкой фракции (меньше d) не должна превышать 15%.
Массовая доля зерен крупной фракции (больше D) не должна превышать 10%.
4.2.4 Зерновой состав пористого песка, применяемого для изготовления легких бетонов, должен соответствовать ГОСТ 32496.
4.3 Характеристики
4.3.1 В зависимости от насыпной плотности гравий, щебень и песок подразделяют на марки, приведенные в таблице 2.
Таблица 2
Марка по насыпной плотности Насыпная плотность, кг/м3
М250 Св. 200 до 250
М300 Св. 250 до 300
М350 Св. 300 до 350
М400 Св. 350 до 400
М450 Св. 400 до 450
М500 Св. 450 до 500
М600 Св. 500 до 600
М700 Св. 600 до 700
М800 Св. 700 до 800
М900 Св. 800 до 900
М1000 Св. 900 до 1000
М1100 Св. 1000 до 1100
4.3.2 Минимальная и максимальная марки по насыпной плотности гравия, щебня и песка должны соответствовать приведенным в таблице 3.
Таблица 3
Наименование заполнителя Марка по насыпной плотности
Минимальная Максимальная
Зольный гравий М450 М900
Шлакозитовый гравий М250 М450
Глинозольные гравий и щебень М400 М900
Глиношлаковые гравий и щебень М350 М800
Зольный аглопоритовый гравий М450 М900
Зольный аглопоритовый щебень М400 М900
Глинозольный песок М600 М1000
Глиношлаковый песок М600 М1000
Зольный аглопоритовый песок М600 М1100
Примечание - Допускается по согласованию изготовителя с потребителем изготовлять заполнитель, имеющий марки по насыпной плотности выше и ниже указанных пределов.
4.3.3 В зависимости от прочности при сдавливании в цилиндре (далее - прочность) зольный и шлакозитовый гравий, глинозольные и глиношлаковые гравий и щебень, зольные аглопоритовые гравий и щебень подразделяют на марки, приведенные в таблице 4.
Таблица 4
Марка по прочности Прочность, МПа
зольного гравия шлакозитового гравия глинозольного гравия и щебня глиношлакового гравия и щебня зольного аглопоритового гравия зольного аглопоритового щебня
П25 - Св. 0,5 до 0,7 Св. 0,5 до 0,7 Св. 0,5 до 0,7 - Св. 0,3 до 0,4
П35 - Св. 0,7 до 1,0 Св. 0,7 до 1,0 Св. 0,7 до 1,0 Св. 0,5 до 0,7 Св. 0,4 до 0,5
П50 Св. 1,0 до 1,5 Св. 1,0 до 1,5 Св. 1,0 до 1,5 Св. 1,0 до 1,5 Св. 0,7 до 1,0 Св. 0,5 до 0,6
П75 Св. 1,5 до 2,0 - Св. 1,5 до 2,0 Св. 1,5 до 2,0 Св. 1,0 до 1,2 Св. 0,6 до 0,7
П100 Св. 2,0 до 2,5 - Св. 2,0 до 2,5 Св. 2,0 до 2,5 Св. 1,2 до 1,5 Св. 0,7 до 0,8
П125 Св. 2,5 до 3,3 - Св. 2,5 до 3,3 Св. 2,5 до 3,3 Св. 1,5 до 1,7 Св. 0,8 до 0,9
П150 Св. 3,3 до 4,5 - Св. 3,3 до 4,5 Св. 3,3 до 4,5 Св. 1,7 до 2,0 Св. 0,9 до 1,0
П200 Св. 4,5 до 5,5 - Св. 4,5 до 5,5 Св. 4,5 до 5,5 Св. 2,0 до 2,5 Св. 1,0 до 1,2
П250 Св. 5,5 до 7,5 - Св. 5,5 до 6,5 Св. 5,5 до 6,5 Св. 2,5 до 3,0 -
П300 - - - - Св. 3,0 до 3,5 -
Для просмотра документа целиком скачайте его >>>
