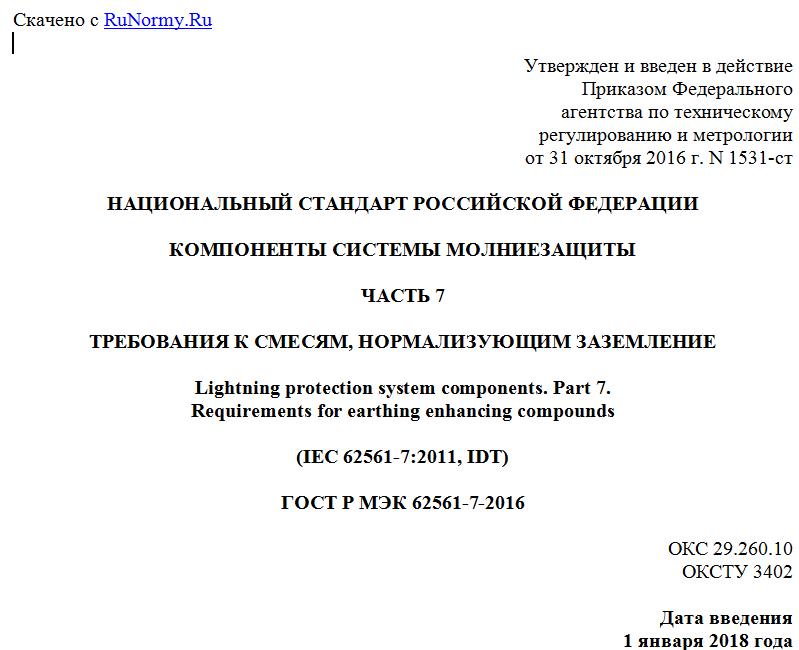

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 31 октября 2016 г. N 1531-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОМПОНЕНТЫ СИСТЕМЫ МОЛНИЕЗАЩИТЫ
ЧАСТЬ 7
ТРЕБОВАНИЯ К СМЕСЯМ, НОРМАЛИЗУЮЩИМ ЗАЗЕМЛЕНИЕ
Lightning protection system components. Part 7.
Requirements for earthing enhancing compounds
(IEC 62561-7:2011, IDT)
ГОСТ Р МЭК 62561-7-2016
ОКС 29.260.10
ОКСТУ 3402
Дата введения
1 января 2018 года
Предисловие
1 ПОДГОТОВЛЕН Ассоциацией "Росэлектромонтаж" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 337 "Электрические установки зданий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 31 октября 2016 г. N 1531-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 62561-7:2011 "Компоненты систем молниезащиты. Часть 7. Требования к смесям, нормализующим заземление" (IEC 62561-7:2011 "Lightning protection system components (LPSC) - Part 7: Requirements for earthing enhancing compounds", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
6 Федеральное агентство по техническому регулированию и метрологии не несет ответственности за патентную чистоту настоящего стандарта. Патентообладатель может заявить о своих правах и направить в Федеральное агентство по техническому регулированию и метрологии аргументированное предложение о внесении в настоящий стандарт поправки для указания информации о наличии в стандарте объектов патентного права и патентообладателе
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию метрологии в сети Интернет (www.gost.ru)
Введение
Данная часть 7 ГОСТ Р МЭК 62561 распространяется на требования и испытания для смесей, нормализующих заземление, как компонентов системы молниезащиты (LPSC), разработанной и применяемой в соответствии с серией стандартов МЭК 62305.
1 Область применения
Часть 7 серии стандартов ГОСТ Р МЭК 62561 устанавливает требования к исполнению и испытаниям проводящих смесей, нормализующих заземление, за счет обеспечения низкого сопротивления заземляющего устройства.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ISO 4689-3, Iron ores - Determination of sulfur content - Part 3: Combustion/infrared method (Руды железные. Определение содержания серы. Часть 3. Метод сжигания/инфракрасного облучения)
ISO 14869-1, Soil quality - Dissolution for determination of total element content - Part 1: Dissolution with hydrofluoric and perchloric acids (Качество почвы. Растворение для определения общего содержания элементов. Часть 1. Раствор с фтористоводородной и перхлористой кислотами)
EN 12457-2, Characterization of waste - Leaching - Compliance test for leaching of granular waste materials and sludge - Part 2: One stage batch test at a liquid to solid ratio of 10 l/kg for materials with particle size below 4 mm (without or with size reduction) (Характеристики отходов. Выщелачивание. Испытание соответствия для выщелачивания гранулированных материалов отходов и осадка. Часть 2. Одноступенчатое испытание доз порции при соотношении жидкости к твердому веществу 10 л/кг для материалов с размером частиц менее 4 мм (с уменьшением размера или без уменьшения))
EN 12506, Characterization of waste - Analysis of eluates - Determination of pH, As, Ba, Cd, Cl-, Co, Cr VI, Cu, Mo, Ni, NO2, , V and Zn (Характеристики отходов. Анализ экстрактов из адсорбента. Определение pH, As, Ba, Cd, Cl-, Co, Cr VI, Cu, Mo, Ni, NO2, , V и Zn)
ASTM G57-06, Standard Test Method for field Measurement of Soil Resistivity, Using the Wenner, Four Electrode Method (Стандартный метод испытания для полевого измерения удельного сопротивления почвы с использованием метода Венера, метода четырех электродов)
ASTM G59-97, Standard Test Method for Conducting Potentiodynamic Polarization Resistance Measurements (Стандартный метод испытания для измерений сопротивления при проводящей потенциодинамической поляризации)
ASTM G102-89, Standard Practice for Calculation of Corrosion Rates and Related Information from Electrochemical Measurements (Стандартная практика расчета темпов коррозии и имеющая к этому отношение информация из электрохимических измерений)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 смесь, нормализующая заземление (earthing enhancing compound): Проводящая смесь, обеспечивающая низкое сопротивление заземляющего устройства.
3.2 указания изготовителя (manufacturer's instructions), указания поставщика (supplier's instructions): Указания в письменном виде, предусмотренные изготовителем или поставщиком в его документации (см. 4.2).
3.3 испытание на выщелачивание (leaching test): Испытание, во время которого компонент, улучшающий заземление, приводится в контакт с выщелачивателем, и при этом извлекаются некоторые компоненты материала.
4 Требования
4.1 Общие требования
Смеси, нормализующие заземление, должны быть разработаны и составлены таким образом, чтобы при нормальном использовании их действие было надежным и безопасным для людей и окружающей среды.
Выбор материала зависит от его способности удовлетворять требования конкретного случая применения.
4.2 Документация
Изготовитель или поставщик смесей, нормализующих заземление, должен предусмотреть в документации к ним необходимую информацию, позволяющую монтажному персоналу выбрать и применить материалы надлежащим и безопасным способом.
Соответствие проверяется осмотром.
Примечание - Для того чтобы характеристики смеси, нормализующей заземление, оставались стабильными, изготовитель должен предусмотреть в своей документации информацию, относящуюся к обслуживанию, выполняемому пользователем в течение длительного времени.
4.3 Материал
Материал смеси, нормализующей заземление, должен быть химически инертным к грунту, в который он вносится. Он не должен загрязнять окружающую среду. Он должен обеспечивать устойчивость физических и химических свойств окружающей среды и иметь низкое удельное сопротивление. Смесь, нормализующая заземление, не должна вызывать коррозию примененных электродов заземления.
Соответствие проверяется выполнением испытаний, указанных в 5.2, 5.3, 5.4 и 5.5.
4.4 Маркировка
Вся продукция, соответствующая данному стандарту, должна быть промаркирована с указанием, по меньшей мере, следующей информации:
a) наименование изготовителя или ответственного поставщика, или торговая марка;
b) идентификационный символ;
c) удельное сопротивление.
Маркировка должна быть выполнена на упаковке.
Соответствие проверяется по 5.6.
5 Испытания
5.1 Общие требования
Испытания, проводимые в соответствии с данным стандартом, являются типовыми.
Если не указано иное, испытания проводятся на образцах, подготовленных, как для нормального использования в соответствии с инструкциями изготовителя или поставщика.
Все испытания проводятся на новых образцах.
Примечание - Если не указано иное, то каждый из трех образцов подвергается индивидуальному испытанию, и считается, что требования выполнены, если все три образца прошли испытания. Заявитель при передаче материала, который должен быть испытан, может также передать дополнительное количество материала, которое может понадобиться, если один из образцов не выдержит испытание. Тогда испытательная лаборатория может без дополнительного обращения заявителя повторить испытание и отбраковать изделие только в том случае, если еще один образец не выдержит испытание. Если дополнительный образец не был предоставлен одновременно с основным комплектом, то отказ одного образца при испытании повлечет за собой заключение о несоответствии материала требованиям.
5.2 Испытание на выщелачивание
5.2.1 Общие требования
Испытание на выщелачивание проводится в соответствии с EN 12457-2:
- Fe (железо);
- Cu (медь);
- Zn (цинк);
- Ni (никель);
- Cd (кадмий);
- Co (кобальт);
- Pb (свинец).
5.2.2 Определение концентрации выщелачиваемых ионов
Определение концентрации компонентов, представляющих интерес, должно быть выполнено по EN 12506.
5.2.3 Критерий соответствия
Критерий задается национальными или международными правилами.
5.3 Определение содержания серы
5.3.1 Общие требования
Испытание на определение содержания серы должно проводиться в соответствии с ИСО 4689-3 или ИСО 14869-1 приборами, приспособленными для анализа (ICP-OES, ICP-AES или другими методами ICP).
5.3.2 Критерий соответствия
Считается, что материал выдержал испытание, если все измеренные величины не превышают 2%. Регистрируемая величина, получаемая при этом испытании, должна быть указана в документации на изделие.
5.4 Определение удельного сопротивления
5.4.1 Общие требования
Для измерения удельного сопротивления смесей, нормализующих заземление, применяется метод четырех электродов, как описано в ASTM G57-06. Типичные образцы материалов должны быть взяты из типовой упаковки, как предписано изготовителем, и подготовлены в соответствии с инструкциями изготовителя. Три образца материала для улучшения заземления должны быть испытаны в контейнере с почвой и с четырьмя электродами.
По методу четырех электродов к внешним электродам прикладывается напряжение, что вызывает протекание тока. При помощи вольтметра измеряется падение напряжения между внутренними электродами, после чего рассчитывается сопротивление.
Сопротивление материала может быть измерено напрямую.
Сопротивление каждого образца смеси, нормализующей заземление, должно быть преобразовано для получения значения удельного сопротивления с использованием следующей формулы
