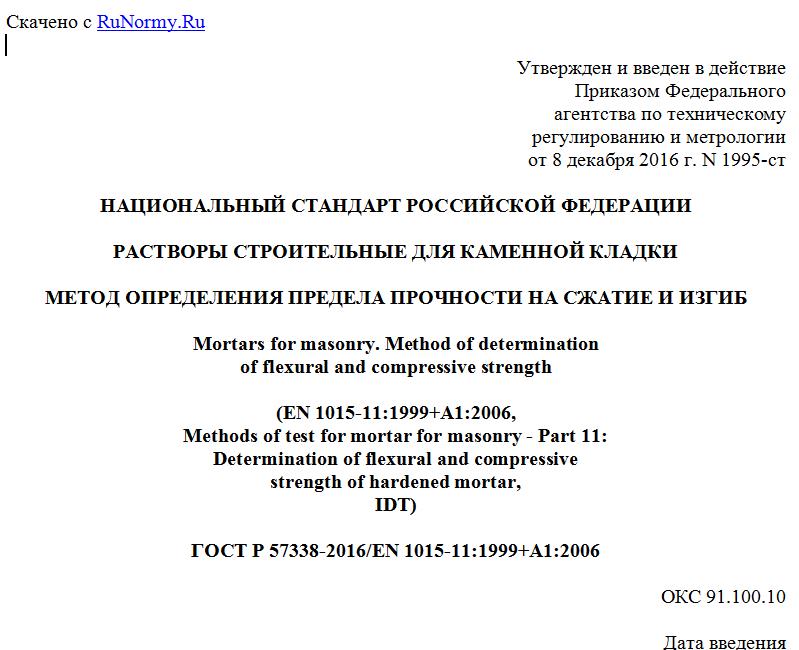

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 декабря 2016 г. N 1995-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
РАСТВОРЫ СТРОИТЕЛЬНЫЕ ДЛЯ КАМЕННОЙ КЛАДКИ
МЕТОД ОПРЕДЕЛЕНИЯ ПРЕДЕЛА ПРОЧНОСТИ НА СЖАТИЕ И ИЗГИБ
Mortars for masonry. Method of determination
of flexural and compressive strength
(EN 1015-11:1999+A1:2006,
Methods of test for mortar for masonry - Part 11:
Determination of flexural and compressive
strength of hardened mortar,
IDT)
ГОСТ Р 57338-2016/EN 1015-11:1999+A1:2006
ОКС 91.100.10
Дата введения
1 июля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство"), Центральным научно-исследовательским институтом строительных конструкций им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко) на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 европейского стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 декабря 2016 г. N 1995-ст
4 Настоящий стандарт идентичен европейскому стандарту ЕН 1015-11:1999+A1:2006 "Растворы строительные для каменной кладки. Методы испытаний. Часть 11. Определение предела прочности на сжатие и изгиб затвердевшего строительного раствора" (EN 1015-11:1999+A1:2006 "Methods of test for mortar for masonry - Part 11: Determination of flexural and compressive strength of hardened mortar", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Европейский стандарт ЕН 1015-11:1999 "Растворы строительные для каменной кладки. Методы испытаний. Часть 11. Определение предела прочности на сжатие и изгиб затвердевшего строительного раствора" разработан Техническим комитетом CEN/TC 125 "Каменная кладка" (секретариат ведет Британский институт стандартов (BSI), Великобритания).
В Немецком институте по стандартизации (DIN) за данный стандарт отвечает действующий в качестве подкомитета CEN/TC 125 Рабочий комитет NA 005-06-01 AA "Каменная кладка" совместно с рабочей группой NA 005-06-04 AA "Методы испытаний" Комитета по стандартизации в строительстве (NABau).
Настоящий стандарт входит в группу стандартов на методы испытаний, которые устанавливают методы испытаний, необходимые для обеспечения требований к характеристикам или свойствам продукта, установленных для строительных растворов в европейских стандартах на продукцию.
1. Область применения
Настоящий стандарт распространяется на растворные смеси и строительные растворы, изготовленные на минеральных вяжущих (цемент, известь, гипс), применяющиеся во всех видах строительства, кроме гидротехнического.
Настоящий стандарт устанавливает методы испытаний для определения предела прочности на сжатие и изгиб испытуемых образцов определенной формы, изготовленных из затвердевшего строительного раствора.
2. Нормативные ссылки
В настоящем стандарте приведены ссылки на следующие документы. Для датированных ссылок применяется только приведенное ниже издание. Для недатированных ссылок применяется последнее издание документа (включая все изменения).
EN 998-1, Specification for mortar for masonry - Part 1: Rendering and plastering mortar (Растворы строительные для каменной кладки. Технические условия. Часть 1. Строительный раствор для нанесения обрызга и штукатурки)
EN 998-2, Specification for mortar for masonry - Part 2: Masonry mortar (Растворы строительные для каменной кладки. Технические условия. Часть 2. Кладочный раствор)
EN 1015-2, Methods of test for mortar for masonry - Part 2: Bulk sampling of mortars and preparation of test mortars (Растворы строительные для каменной кладки. Методы испытаний. Часть 2. Отбор валовых проб и приготовление валовой пробы для испытания)
EN 1015-3, Methods of test for mortar for masonry - Part 3: Determination of consistence of fresh mortar (by flow table) [Растворы строительные для каменной кладки. Методы испытаний. Часть 3. Определение консистенции свежего строительного раствора (с помощью вибрационного столика)]
EN ISO 6507-1, Metallic materials - Vickers hardness test - Part 1: Test method (ISO 6507-1:1997) [Материалы металлические. Определение твердости по Виккерсу. Часть 1. Метод испытания (ISO 6507-1:1997)]
3. Сущность метода
Предел прочности раствора на изгиб определяют приложением нагрузки к образцам-призмам, изготовленным с помощью специальных форм, до их разрушения.
Предел прочности раствора при сжатии определяют испытанием двух половинок образцов-призм, полученных после испытания на изгиб образцов-призм. При отсутствии необходимости определения прочности на изгиб образцы для испытаний на сжатие изготовляют из образцов-призм произвольным образом, не допуская повреждений.
4. Термины, определения и обозначения
4.1 Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
4.1.1 воздушная известь (air-lime): Типы извести, состоящие из оксида или гидроксида кальция, которые затвердевают на воздухе при реакции с атмосферной двуокисью углерода.
4.2 Обозначения
В настоящем стандарте применены следующие обозначения:
F - прилагаемая к испытуемому образцу максимальная нагрузка, Н;
l - расстояние между осями опорных роликов, мм;
b - ширина испытуемого образца, мм;
d - высота испытуемого образца, мм.
5. Испытательное оборудование
5.1 Металлические формы, состоящие из открытой рамы с разъемными стенками, образующие три отделения (рисунок A.1 приложения A).
5.2 Стальной стержень квадратного сечения размером стороны (12 +/- 1) мм для трамбовки растворной смеси. Торец стержня должен быть плоским и перпендикулярным продольной оси стержня. Масса стержня для трамбовки должна составлять (50 +/- 1) г.
5.3 Камера нормального хранения для выдержки раствора при температуре (20 +/- 2) °C и относительной влажности воздуха (95 +/- 5)% или (65 +/- 5)%.
5.4 Зажим, обеспечивающий прямоугольность составной формы.
5.5 Белая хлопчатобумажная марля, четыре салфетки, размерами 150 x 175 мм.
5.6 Абсорбирующая фильтровальная бумага удельной массой (200 +/- 20) г/м2 и влагоемкостью (160 +/- 20) г/м2, 12 листов размерами 150 x 175 мм каждый.
5.7 Пластиковый мешок для выдерживания металлических форм.
5.8 Две стеклянные пластины для накрытия металлических форм.
5.9 Линейка.
5.10 Решетка треугольного сечения для хранения и последующей обработки испытуемых образцов.
5.11 Кельма.
Дополнительное испытательное оборудование описано в 8.1 и 9.1.
6. Отбор проб
Определение предела прочности на сжатие раствора является обязательным для всех видов раствора. Другие свойства растворных смесей и раствора определяют в случаях, предусмотренных проектом или правилами производства работ.
Пробы растворной смеси для изготовления образцов отбирают до начала схватывания растворной смеси. Пробы следует отбирать из смесителя по окончании процесса перемешивания, на месте применения раствора из транспортных средств или рабочего ящика.
Объем пробы растворной смеси должен быть не менее 1,5 л и превышать необходимое для испытаний количество раствора не менее чем в 1,5 раза; для изготовления образца (ЕН 1015-2) пробу получают делением с помощью делителя проб или квартованием или изготовляют в лаборатории из сухих компонентов и воды. Подвижность пробы растворной смеси для изготовления испытательного образца определяют согласно ЕН 1015-3 и указывают в протоколе испытаний.
Перед испытанием образцы, приготовленные в лаборатории, доводят до определенной подвижности в соответствии с ЕН 1015-2.
Готовую к применению растворную смесь (в том числе с добавками, замедляющими схватывание) и заводскую растворную смесь из воздушной извести и песка, без добавления гидравлических вяжущих, испытывают на подвижность до начала затвердевания.
Время смешивания отсчитывают с момента окончания добавления всех компонентов в смеситель.
Отобранная проба раствора перед проведением испытания должна быть дополнительно перемешана вручную в течение 5 - 10 с кельмой для предотвращения преждевременного твердения.
Любое отклонение от процесса смешивания фиксируют в протоколе испытаний.
7. Подготовка и хранение испытуемых проб
7.1. Общие положения
Испытания затвердевших растворов проводят на образцах в форме призмы с размерами 160 x 40 x 40 мм. Для проведения испытаний на определение предела прочности на изгиб изготовляют три образца, на сжатие - шесть половинок образцов-призм.
7.2. Подготовка
7.2.1 Общие положения
Раствор на основе гидравлических вяжущих (с добавками, замедляющими схватывание, или без них) и раствор на основе воздушной извести и цемента с содержанием извести менее 50% от общей массы вяжущего изготовляют согласно 7.2.2.
Раствор на воздушной извести и раствор на основе воздушной извести и цемента с содержанием цемента менее 50% общей массы вяжущего изготовляют согласно 7.2.3.
Указания по подготовке и условиям хранения образцов приведены в таблице 1.
