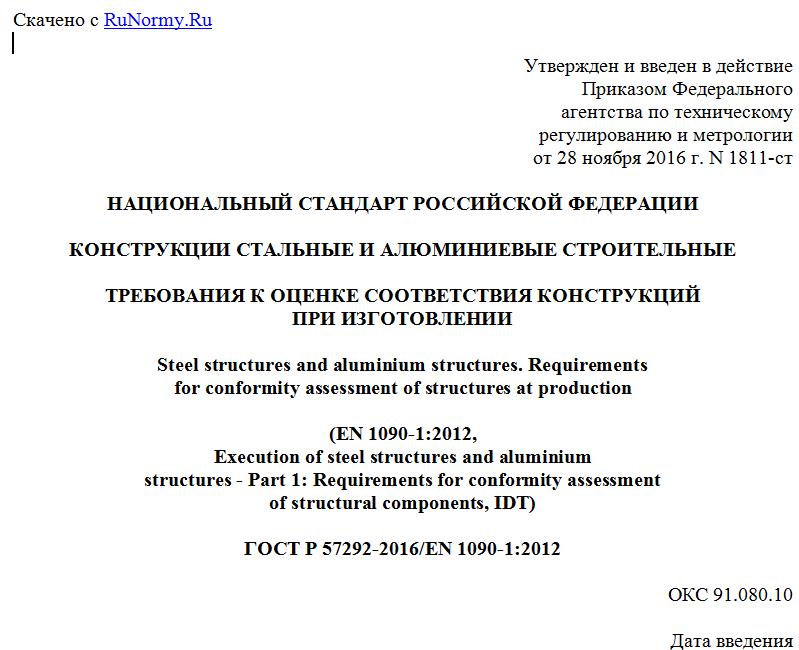

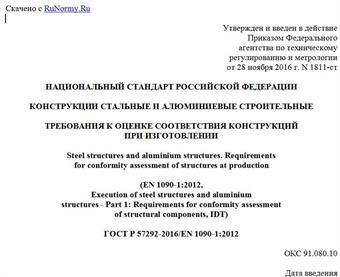

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 ноября 2016 г. N 1811-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

КОНСТРУКЦИИ СТАЛЬНЫЕ И АЛЮМИНИЕВЫЕ СТРОИТЕЛЬНЫЕ

ТРЕБОВАНИЯ К ОЦЕНКЕ СООТВЕТСТВИЯ КОНСТРУКЦИЙ
ПРИ ИЗГОТОВЛЕНИИ

Steel structures and aluminium structures. Requirements
for conformity assessment of structures at production

(EN 1090-1:2012,
Execution of steel structures and aluminium
structures - Part 1: Requirements for conformity assessment
of structural components, IDT)

ГОСТ Р 57292-2016/EN 1090-1:2012

ОКС 91.080.10

Дата введения
1 июня 2017 года

Предисловие

1 ПОДГОТОВЛЕН Закрытым акционерным обществом "Центральный ордена Трудового Красного Знамени научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П. Мельникова" (ЗАО "ЦНИИПСК им. Мельникова") на основе официального перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 4, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия (ФГУП "Стандартинформ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 ноября 2016 г. N 1811-ст
4 Настоящий стандарт идентичен европейскому стандарту ЕН 1090-1:2012 "Производство стальных и алюминиевых конструкций. Часть 1. Требования к оценке соответствия несущих строительных конструкций" (EN 1090-1:2012 "Execution of steel structures and aluminium structures - Part 1: Requirements for conformity assessment of structural components", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения его в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных и европейских стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1. Область применения

Настоящий стандарт устанавливает требования к оценке соответствия эксплуатационных характеристик стальных и алюминиевых строительных изделий, а также их элементов (изделий). Оценка соответствия охватывает технологические, а при необходимости - и конструктивные характеристики.
Настоящий стандарт устанавливает требования к оценке соответствия характеристик строительных материалов для изготовления конструкций.
Стандарт применяют совместно с ЕН 1090-1.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
EN 1090-2, Execution of steel structures and aluminium structures - Part 2: Technical requirements for steel structures (Изготовление стальных и алюминиевых конструкций. Часть 1. Технические требования к стальным конструкциям)
EN 1090-3, Execution of steel structures and aluminium structures - Part 3: Technical requirements for aluminium structures (Изготовление стальных и алюминиевых конструкций. Часть 3. Технические требования к алюминиевым конструкциям)
EN 1990:2002, Eurocode: Basis of structural design (Еврокод. Основы проектирования несущих конструкций)
EN 1991 (all parts), Eurocode 1: Actions on structures (Еврокод 1. Воздействия на конструкции)
EN 1993 (all parts), Eurocode 3: Design of steel structures (Еврокод 3. Проектирование стальных конструкций)
EN 1993 (all parts), Eurocode 4: Design of concrete and composite structures (Еврокод 4. Проектирование железобетонных и сталежелезобетонных конструкций)
EN 1998 (all parts), Eurocode 8: Design of structures for earthquake-resistance structures (Еврокод 8. Проектирование сейсмостойких конструкций)
EN 1999 (all parts), Eurocode 9: Design of aluminium structures (Еврокод 9. Проектирование алюминиевых конструкций)
EN 10045-1, Metallic materials - Test Charpy impact - Part 1: Test method (Металлические материалы. Испытание на ударную вязкость по Шарпи. Часть 1. Методика испытаний)
EN 10164, Steel products with improved deformation perpendicular to the surface of the product - Technical delivery conditions (Строительные стали с улучшенными деформационными свойствами в направлении толщины проката. Технические условия поставки)
EN 3501-1, Fire classification of construction products and building elements - Part 1: Classification using test data from reaction to fire (Пожарная классификация конструктивных элементов. Часть 1. Классификация на основе данных, полученных при испытаниях на воздействие огня)
EN 13501-2, Fire classification of construction products and building elements - Part 2: Classification using test data from resistance fire tests, excluding ventilation services (Пожарная классификация конструктивных элементов. Часть 2. Классификация на основе данных, полученных при испытаниях на огнестойкость, за исключением конструкций вентиляционных систем)
EN ISO 9001, Quality management systems - Requirements (ISO 9001:2000) [Системы управления качеством. Требования (ИСО 9001:2000)]
EN ISO 14731, Welding coordination - Tasks and responsibilities (ISO 14731:2006) [Организация сварочных работ. Задачи и ответственность (ИСО 14731:2006)]
ISO 7976-1, Welding coordination - Methods of measurement of buildings and building products - Part 1: Methods and instruments (Допуски в строительстве. Способы измерений строительных конструкций и изделий. Часть 1. Методики и инструментарий)
ISO 7976-2, Tolerances for building - Methods of measurement of buildings and building products - Part 2: Position of measuring points (Допуски в строительстве. Способы измерений строительных конструкций и изделий. Часть 2. Местоположение точек замеров)
ISO 17123-1, Optics and optical instruments - Field procedures for testing geodetic and surveying instruments - Part 1: Theory (Оптика и оптические приборы. Методика полевых работ с использованием геодезических и гидрографических испытательных приборов. Часть 1. Теория)

3. Термины, определения, сокращения и обозначения

3.1. Термины и определения
В настоящем стандарте применены термины по ЕН 1363-1 и ЕН ИСО 13943, а также следующие термины с соответствующими определениями:
3.1.1 спецификация на конструктивный элемент (component specification): Документ или документы, содержащие всю необходимую информацию и технические требования к производству конструктивного элемента.
3.1.2 составляющие компоненты (constituent products): Материалы или конструктивные элементы, используемые при изготовлении конструкций, свойства которых используются в конструктивных расчетах или касаются механической прочности и устойчивости сооружений, их огнестойкость, включая долговечность и эксплуатационные качества.
3.1.3 проектная документация (design brief): Документы, включающие в себя все данные, необходимые для проектирования и выполнения расчетов конструктивных элементов с учетом их назначения.
3.1.4 европейская техническая спецификация (european technical specifications): Нормы и документы технических согласований на строительную продукцию.
3.1.5 метод оценки (evaluation method): Средство проверки того, что эксплуатационные характеристики изделия соответствуют декларируемым и всем остальным требованиям, которые используются для оценки соответствия свойств материалов, геометрических и конструктивных параметров.
Примечание 1 - Если в качестве основы для оценки проводят физические испытания, используют термин "метод испытания".
Примечание 2 - Если для оценки несущей способности и/или усталостной прочности применяют конструктивные расчеты, используют термин "первоначальный типовой расчет".

3.1.6 несущая способность (load bearing capacity): Значение или множество значений нагрузок, которые может воспринять изделие при одном типе и направлении нагрузки, либо при множестве нагрузок, действующих в различных направлениях соответственно, по отношению к уровню сопротивления, определенному согласно ЕН 1990 и соответствующим частям ЕН 1993, ЕН 1994 или ЕН 1999. Для сложных конструктивных комплексов несущая способность соотносится с нагрузками или сочетаниями нагрузок, которые конструктивный комплекс может воспринять и которые соответствуют назначению конструкции.
Примечание - Термин "несущая способность" в настоящем стандарте относится к ситуациям, в которых нагрузки являются преимущественно статическими, когда влиянием повторных загружений (усталостных явлений), возникающих в конструкции, можно пренебречь. Критерии, при которых следует учитывать явления усталости, приводятся в ЕН 1993 для стальных конструкций и в ЕН 1999 - для алюминиевых конструкций.

3.1.7 изготовление (manufacturing): Рабочие операции, требующиеся для производства изделий, которые могут включать в себя холодную обработку давлением, сварку, механические соединения, сборку, испытание и документирование декларируемых эксплуатационных характеристик.
3.1.8 конструктивные характеристики (structural characteristics): Свойства изделия в сочетании с его способностью удовлетворительного функционирования под влиянием воздействий, которым он подвергается.
Примечание - В настоящем стандарте эксплуатационные характеристики, несущая способность, усталостная прочность и огнестойкость определяются как конструктивные характеристики, которые ввиду их связи с характеристиками изготовления влияют на работу изделий. Характеристиками изготовления являются, например: классы исполнения, качество сварки, геометрическая точность (допуски) или свойства поверхности, то есть все свойства, которые имеют влияние на долговечность конструкции.

3.1.9 конструктивные элементы (structural components): Элементы, используемые в качестве несущих деталей конструкции, предназначенные для обеспечения ее механической прочности и устойчивости и/или огнестойкости, включая долговечность и эксплуатационные качества; они могут использоваться непосредственно в состоянии поставки или могут быть включены в строительные работы.
3.1.10 строительный комплекс (structural kit): Набор строительных элементов, которые собираются и устанавливаются на месте.
Примечание - Система конструктивных элементов, собранная в единое целое, представляет собой конструкцию.

3.1.11 свариваемость (weldability): Качество стального или алюминиевого материала, при котором можно обеспечить квалифицированную сварочную процедуру.
Примечание - См. [4].

3.2. Сокращения и обозначения
В настоящем стандарте применены следующие сокращения и обозначения:
FPC - заводской контроль производства;
ITC - предварительный типовой расчет;
ITT - предварительное типовое испытание;
MPCS - ведомость на конструкцию, предоставляемая изготовителем;
NDP - параметр, определяемый в приложении A;
NPD - неопределенная характеристика (сокращение используют, когда действительная характеристика не была определена путем испытания).
Примечание - Это может быть, когда, например, действительная характеристика не регламентирована в стране, являющейся членом комитета по стандартизации, в которой используется конструкция;

- PPCS - спецификация на конструкцию, предоставляемая покупателем;
- R, E, I, M - эксплуатационные характеристики, полученные путем испытания на огнестойкость согласно ЕН 13501-2; по отдельности характеристики имеют следующие значения:
- R - огнестойкость в минутах, при условии определенного совместного огневого воздействия на конструкцию;
- E - целостность (сохраняет целостность в качестве разделяющего элемента);
- I - термическая изоляция (способность в качестве элемента разделения удерживать ниже установленного предела повышение температуры на стороне, не подвергающейся огню);
- M - механическое воздействие (стойкость в испытании на динамическую ударную нагрузку по завершении огневого нагрева).

4. Общие требования

4.1. Материалы
4.1.1 Общие сведения
Стальные и алюминиевые элементы конструкции должны быть изготовлены из материалов согласно 4.1.2 и 4.1.3, соответственно.
4.1.2 Материалы для стальных конструкций
Конструкционные материалы для стальных конструкций (элементов, изделий) должны отвечать требованиям стандартов, указанных в соответствующих разделах ЕН 1090-2.
Примечание - Ссылочные стандарты, указанные в ЕН 1090-2, содержат информацию о прочностных свойствах, свариваемости и ударной вязкости сталей.

4.1.3 Материалы для алюминиевых конструкций
Конструкционные материалы для алюминиевых конструкций должны отвечать требованиям стандартов, указанных в соответствующих пунктах ЕН 1090-3.
Примечание - Ссылочные стандарты, указанные в ЕН 1090-3, предоставляют информацию о прочностных свойствах алюминиевых сплавов.

4.2. Допуски на размеры и геометрию
Геометрические допуски, указанные в ЕН 1090-2 и ЕН 1090-3 как основные допуски, следует применять ко всем конструкциям. При использовании особых допусков необходимо указать их в спецификации на конструкцию.
Примечание - Согласно ЕН 1090-2 и ЕН 1090-3 требования к функциональным допускам применяются ко всем конструкциям.
