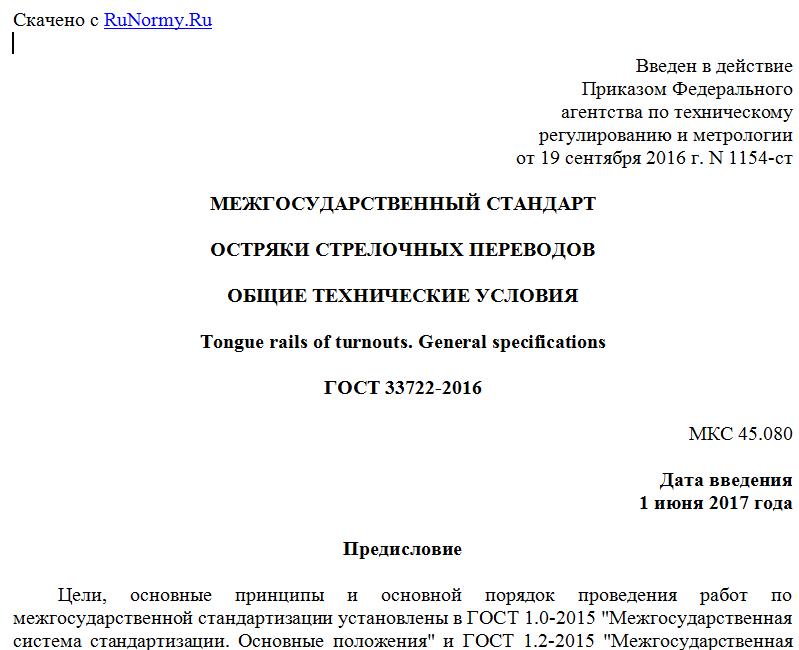

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 сентября 2016 г. N 1154-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОСТРЯКИ СТРЕЛОЧНЫХ ПЕРЕВОДОВ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Tongue rails of turnouts. General specifications
ГОСТ 33722-2016
МКС 45.080
Дата введения
1 июня 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "Научно-исследовательский институт железнодорожного транспорта" (ОАО "ВНИИЖТ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 524 "Железнодорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 июня 2016 г. N 49)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 19 сентября 2016 г. N 1154-ст межгосударственный стандарт ГОСТ 33722-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2017 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт распространяется на остряки стрелочных переводов всех марок, съездов, сбрасывающих стрелок и ремонтных комплектов к ним, уравнительных стыков и приборов (далее - остряки), предназначенные для эксплуатации в звеньевом и бесстыковом железнодорожном пути в условиях грузового, скоростного, совмещенного с грузовым движением, и высокоскоростного движения.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 1497-84 (ИСО 6892-84) Металлы. Методы испытаний на растяжение
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 8026-92 Линейки поверочные. Технические условия
ГОСТ 8925-68 Щупы плоские для станочных приспособлений. Конструкция
ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81) Металлы. Метод измерения твердости по Бринеллю
ГОСТ 9013-59 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу
ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
ГОСТ 9960-85 <*> Рельсы остряковые. Технические условия
--------------------------------
<*> В Российской Федерации применяют ГОСТ Р 55820-2013 "Рельсы железнодорожные остряковые. Технические условия".
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 23170-78 Упаковка для изделий машиностроения. Общие требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 вероятность безотказной работы: Вероятность того, что в пределах заданной наработки отказ остряка не возникнет.
3.2 двухсторонняя закалка: Термическое упрочнение остряков нагревом с последующим охлаждением сжатым воздухом со стороны головки и подошвы.
3.3 интенсивность опасных отказов: Условная плотность вероятности возникновения опасного отказа остряка, определяемая при условии, что до рассматриваемого момента времени опасный отказ не возник.
3.4 контрольный остряк: Остряк, отбираемый для приемо-сдаточных испытаний.
3.5 намин: Дефект поверхности рельса, представляющий собой зону деформированного металла в виде блестящей полосы (визуальный признак), образующийся в процессе правки на роликоправильной машине и расположенный на боковой грани головки со стороны малого плеча подошвы рельса.
3.6 односторонняя закалка: Термическое упрочнение остряков нагревом и последующим охлаждением сжатым воздухом или другой охлаждающей средой, обеспечивающей получение микроструктуры головки, соответствующей требованиям настоящего стандарта.
3.7 опасный отказ: Событие, в результате которого остряк переходит из исправного, работоспособного или частично работоспособного состояния в опасное состояние.
3.8 остряк стрелочного перевода: Деталь стрелочного перевода, полученная в результате обработки острякового рельса.
3.9 отказ: Событие, заключающееся в нарушении работоспособного состояния остряка.
3.10 партия: Остряки одного типа из стали одной марки, одной или нескольких плавок, термически упрочненные по одному технологическому режиму на одной установке, одновременно предъявляемые к приемке в количестве не более 300 шт.
3.11 полнопрофильная проба остряка: Образец остряка длиной (1200,0 + 20,0) мм, изготовленный из части остряка, не подвергавшейся строжке и сохранившей полное сечение головки.
3.12 средняя наработка на отказ: Отношение суммарной наработки остряков к числу их отказов в течение этой наработки.
3.13 средняя наработка до опасного отказа: Математическое ожидание наработки остряка до первого опасного отказа.
3.14 средний ресурс: Математическое ожидание ресурса остряка.
4 Классификация
4.1 Остряки подразделяют:
а) по типам:
1) ОР50;
2) ОР65;
3) ОР75;
б) по конструкции:
1) секущие;
2) касательные;
в) по конфигурации:
1) прямые;
2) кривые;
г) по прикреплению остряка к примыкающему рельсу:
1) поворотные, с вкладышно-накладочным прикреплением выпрессованной корневой части к примыкающему рельсу;
2) гибкие, со сварным прикреплением выпрессованной корневой части к примыкающему рельсу;
3) гибкие с креплением корневой части на мостике;
д) по термическому упрочнению:
1) термоупрочненные, подвергнутые односторонней закалке (ПЗ);
2) термоупрочненные, подвергнутые двухсторонней закалке (ДЗ);
3) нетермоупрочненные (НТ);
е) по классу прочности (минимальной твердости, HB):
1) 320 (термоупрочненные из стали марок К73Ф, К73ГФ, Э73Ф, Э73ГФ);
2) 350 (термоупрочненные из стали марок Э76Ф, К76ХСФ, Э76ХСФ);
3) 320 (нетермоупрочненные из стали марок К76ХСФ, Э76ХСФ).
4.2 Классификация остряков по категориям приведена в таблице 1.
Таблица 1
Категории остряков
Обозначение категории Характеристика категории остряков
П3320 Термически упрочненные односторонней закалкой с предварительным упругим изгибом, из стали марок К73Ф, К73ГФ, Э73Ф, Э73ГФ
Д3350 Термически упрочненные двухсторонней закалкой без упругого изгиба, из стали марок Э76Ф, К76ХСФ, Э76ХСФ
НТ320 Нетермоупрочненные, из стали марок К76ХСФ, Э76ХСФ
5 Технические требования
5.1 Требования к заготовкам
5.1.1 Для изготовления остряков следует использовать в качестве заготовок остряковые рельсы первого сорта по ГОСТ 9960.
5.1.2 Конструкция и размеры остряковых рельсов по ГОСТ 9960.
5.1.3 Остряковые рельсы-заготовки не должны иметь дефектов поверхности, указанных в ГОСТ 9960, а также дефекта "намин".
5.2 Конструкция и размеры
5.2.1 Отклонения остряков от прямолинейности по поверхности катания в вертикальной плоскости и по боковой грани головки в горизонтальной плоскости (на базовой длине 1,0 м при измерении по хорде) не должны превышать, мм:
0,5 ....................................... для категорий Д3350, НТ320;
1,0 .............................................. для категории П3320.
5.2.2 Отклонения концов остряков от прямолинейности вверх и в горизонтальной плоскости (на базовой длине 1,0 м при измерении по хорде) не должны превышать, мм:
0,5 ....................................... для категорий Д3350, НТ320;
1,0 .............................................. для категории П3320.
Отклонение концов остряков в вертикальной плоскости вниз (на базовой длине 1,0 м при измерении по касательной) - не более 0,5 мм.
5.2.3 Скручивание остряков не должно превышать, мм:
1,0 ............ для категорий Д3350, НТ320 при длине остряков до 10 м;
1,5 ....... для категорий Д3350, НТ320 при длине остряков 10 м и более;
2,0 ................... для категории П3320 при длине остряков до 10 м;
3,0 .............. для категории П3320 при длине остряков 10 м и более.
