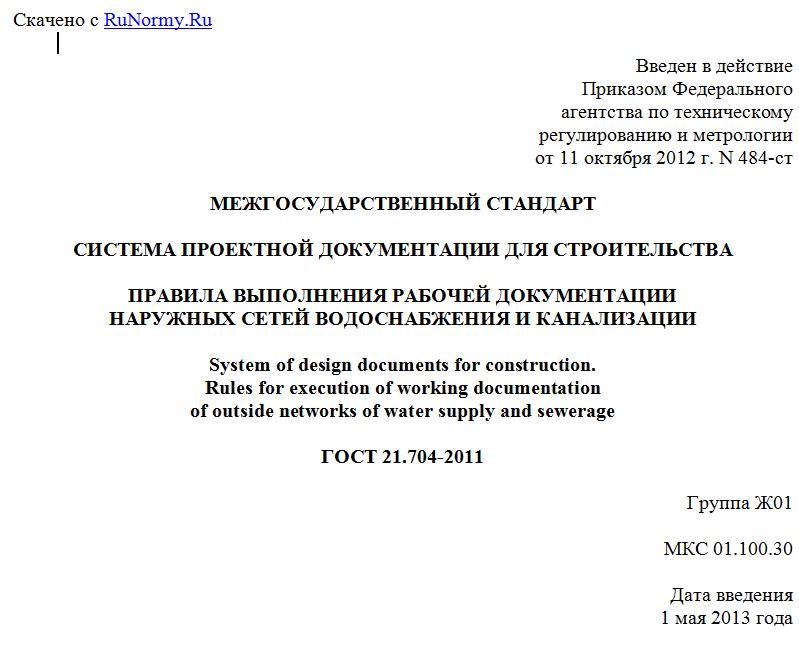

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 11 октября 2012 г. N 484-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ СТРОИТЕЛЬСТВА
ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧЕЙ ДОКУМЕНТАЦИИ
НАРУЖНЫХ СЕТЕЙ ВОДОСНАБЖЕНИЯ И КАНАЛИЗАЦИИ
System of design documents for construction.
Rules for execution of working documentation
of outside networks of water supply and sewerage
ГОСТ 21.704-2011
Группа Ж01
МКС 01.100.30
Дата введения
1 мая 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Центр методологии нормирования и стандартизации в строительстве" (ОАО "ЦНС").
2. Внесен Техническим комитетом ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (Протокол от 8 декабря 2011 г. N 39).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа государственного управления строительством
Азербайджан AZ Госстрой
Армения AM Министерство градостроительства
Казахстан KZ Агентство по делам строительства и жилищно-коммунального хозяйства
Кыргызстан KG Госстрой
Молдова MD Министерство строительства и регионального развития
Российская Федерация RU Департамент архитектуры, строительства и градостроительной политики Министерства регионального развития
Таджикистан TJ Агентство по строительству и архитектуре при Правительстве
Узбекистан UZ Госархитектстрой
Украина UA Министерство регионального развития, строительства и ЖКХ
4. Приказом Федерального агентства по техническому регулированию и метрологии от 11 октября 2012 г. N 484-ст межгосударственный стандарт ГОСТ 21.704-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2013 г.
5. Взамен ГОСТ 21.604-82.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт устанавливает состав и правила выполнения рабочей документации наружных сетей водоснабжения и канализации объектов строительства различного назначения.
2. Нормативные ссылки
ГОСТ 2.317-2011 Единая система конструкторской документации. Аксонометрические проекции
ГОСТ 21.101-97 <*> Система проектной документации для строительства. Основные требования к проектной и рабочей документации
--------------------------------
<*> В Российской Федерации действует ГОСТ Р 21.1101-2013.
ГОСТ 21.110-2013 Система проектной документации для строительства. Спецификация оборудования, изделий и материалов
ГОСТ 21.114-2013 Система проектной документации для строительства. Правила выполнения эскизных чертежей общих видов нетиповых изделий
ГОСТ 21.204-93 Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта
ГОСТ 21.205-93 Система проектной документации для строительства. Условные обозначения элементов санитарно-технических систем
ГОСТ 21.206-2012 Система проектной документации для строительства. Условные обозначения трубопроводов
ГОСТ 21.302-2013 Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Общие положения
3.1. Рабочую документацию наружных сетей водоснабжения и канализации выполняют в соответствии с требованиями настоящего стандарта, ГОСТ 21.101 и других взаимосвязанных стандартов Системы проектной документации для строительства (СПДС).
3.2. В состав рабочей документации наружных сетей водоснабжения и канализации (далее - сети) включают:
- рабочие чертежи, предназначенные для производства строительных и монтажных работ (основной комплект рабочих чертежей марки НВК);
- спецификацию оборудования, изделий и материалов по ГОСТ 21.110;
- локальную смету (при необходимости).
3.3. Основной комплект рабочих чертежей марки НВК при необходимости может быть разделен на основные комплекты рабочих чертежей марки НВ (наружные сети водоснабжения) и НК (наружные сети канализации).
3.4. В состав основных комплектов рабочих чертежей марок НВ, НК и НВК включают:
- общие данные по рабочим чертежам;
- чертежи (планы, профили и элементы) сетей;
- схемы напорных сетей.
3.5. Буквенно-цифровые обозначения сетей и соответствующих трубопроводов присваивают по ГОСТ 21.205.
Пример - В2, К2
Если требуется показать, что участок сети канализации является напорным, то буквенно-цифровое обозначение дополняют прописной буквой "Н".
Пример - К4Н
3.6. Элементам сетей присваивают обозначения, состоящие, как правило, из марок, приведенных в таблице 1, и порядковых номеров элементов в пределах каждой сети, например, Д1, Д2, ПГ7, ПГ8.
Таблица 1
Наименование элемента сети Марка
Колодец или камера с пожарным гидрантом ПГ
Дождеприемник Д
Точка разрыва, присоединение без колодца Т
Угол поворота УП
Неподвижная опора (для надземных трубопроводов) Н
Колодцам и камерам, не указанным в таблице 1, присваивают порядковые номера без марок. Нумерацию элементов сетей начинают от источника водоснабжения (для сетей водоснабжения) или границы проектирования.
3.7. В наименованиях выпусков канализации на планах и фрагментах планов указывают слово "Выпуск" и обозначение соответствующей сети канализации, например, "Выпуск К1".
3.8. Длины трубопроводов, расстояния между колодцами, точками разрыва и углами поворотов, отметки высот указывают в метрах с точностью до двух знаков после запятой. Диаметры и толщины стенок трубопроводов указывают в миллиметрах.
Числовое значение углов поворота указывают в градусах с точностью до одной минуты, а при необходимости - до одной секунды. Числовое значение уклона указывают в процентах или промилле.
Система координат и высотных отметок, принимаемая в рабочих чертежах наружных сетей водоснабжения и канализации, должна соответствовать системе координат и высотных отметок, принятой в рабочих чертежах генерального плана.
3.9. На планах сетей условные графические обозначения различных способов прокладки сетей принимают по ГОСТ 21.204 (таблица 5).
Трубопроводы и их элементы на чертежах указывают условными графическими обозначениями по ГОСТ 21.206. Видимые участки проектируемых трубопроводов изображают сплошной толстой основной линией, невидимые (например, в перекрытых каналах) - штриховой линией той же толщины.
Допускается обозначать невидимые трубопроводы (например, подземные, в перекрытых каналах) сплошной толстой основной линией при отсутствии на чертежах видимых участков трубопроводов с необходимым пояснением в общих данных по рабочим чертежам или на соответствующих чертежах.
Существующие и проектируемые здания и сооружения, существующие сети водоснабжения и канализации, существующие и проектируемые инженерные сети другого назначения, влияющие на прокладку проектируемых сетей, изображают сплошной тонкой линией.
3.10. Буквенно-цифровые обозначения систем водоснабжения и канализации и соответствующих трубопроводов принимают по ГОСТ 21.205 и указывают на чертежах и схемах в соответствии с ГОСТ 21.206. Пример нанесения буквенно-цифровых обозначений приведен на рисунке 1.
Рисунок 1
3.11. При указании номинального диаметра арматуры на чертежах и схемах перед размерным числом приводят условное обозначение "DN".
При указании номинального диаметра (условного прохода) трубопроводов и их элементов на чертежах и схемах перед размерным числом приводят знак (допускается условное обозначение "DN") в соответствии с рисунками 2 а, 2 в. При указании наружного диаметра и толщины стенки перед размерным числом наносят знак (см. рисунок 2 б).
Рисунок 2
3.12. Условные графические обозначения элементов систем водоснабжения и канализации принимают по ГОСТ 21.205.
3.13. Условные графические обозначения видов грунтов, особенностей их залегания, консистенции и степени влажности, используемые на продольных профилях сетей, принимают по ГОСТ 21.302.
3.14. Рекомендуемые масштабы изображений на чертежах приведены в таблице 2.
Таблица 2
Наименование изображения Масштаб
1. Ситуационный план сетей Без масштаба
2. Планы сетей 1:500; 1:1000; 1:2000; 1:5000
3. Узлы планов сетей 1:20; 1:50
4. Профили сетей:
- по горизонтали 1:200; 1:500; 1:1000; 1:2000; 1:5000
- по вертикали 1:100; 1:200; 1:500
5. Схемы напорных сетей Без масштаба
6. Разрезы, узлы и местные виды схем напорных сетей 1:10; 1:20; 1:50; 1:100
7. Эскизные чертежи общих видов нетиповых изделий 1:5; 1:10; 1:20; 1:50; 1:100
